Tragwerksplanungsleistungen und Konstruktionszeichnungen

CC Metall AB unterstützt Privatpersonen, Immobilieneigentümer, Wohnungseigentümergemeinschaften, Bauunternehmen, Architekten und andere Auftraggeber mit Tragwerksplanungsleistungen, Konstruktionszeichnungen und technischen Unterlagen für Bauprojekte.

Wir erstellen klare und praktisch nutzbare Unterlagen, die zeigen, wie ein Gebäude, ein Bauteil oder eine Konstruktion bemessen, verstärkt, hergestellt und montiert werden soll.

Die Aufträge werden digital durchgeführt und können Projekte in ganz Europa umfassen. Berechnungen und Unterlagen werden an den Standort, die Voraussetzungen sowie die geltenden nationalen und lokalen Bauvorschriften des jeweiligen Projekts angepasst.

Was sind Tragwerksplanungsleistungen?

Tragwerksplanungsleistungen umfassen die Analyse und Bemessung der tragenden Bauteile eines Gebäudes, damit die Konstruktion über eine ausreichende Tragfähigkeit, Stabilität und Dauerhaftigkeit verfügt.

Ein Tragwerksplaner beurteilt unter anderem, wie Lasten aus Dach, Geschossdecken, Wänden, Schnee, Wind und Nutzlasten durch das Gebäude bis in die Gründung abgeleitet werden.

Die Arbeiten können sowohl statische Berechnungen als auch Zeichnungen umfassen, die zeigen, wie die Konstruktion auszuführen ist.

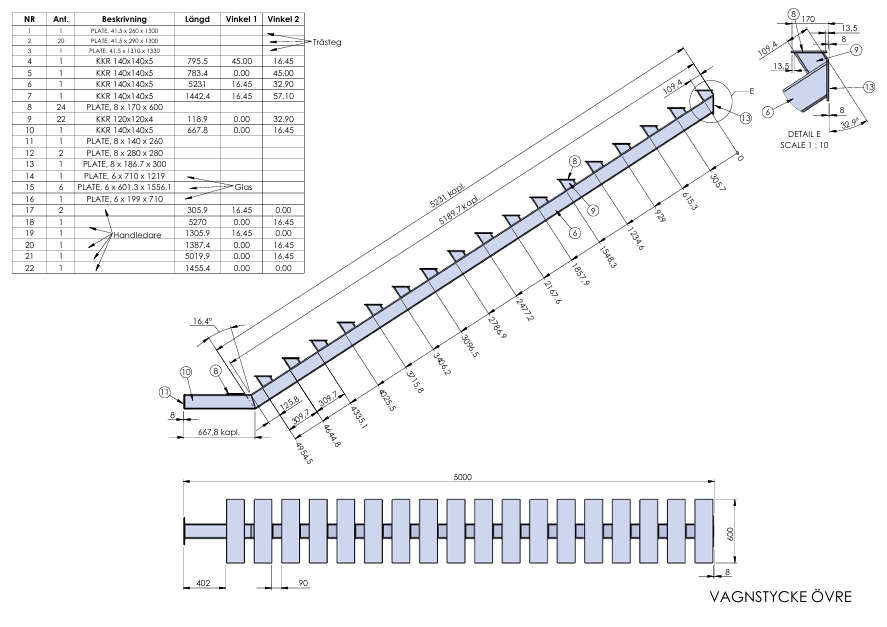

Was ist eine Konstruktionszeichnung?

Eine Konstruktionszeichnung ist eine technische Zeichnung, die die tragenden Bauteile eines Gebäudes sowie deren Aufbau, Verbindung und Verankerung beschreibt.

Die Zeichnung kann beispielsweise Folgendes darstellen:

• Abmessungen von Trägern, Stützen, Pfosten und Decken

• Materialien und Festigkeitsklassen

• Auflager und Lastabtragungswege

• Befestigungen und Verbindungen

• Verstärkungen an Öffnungen

• Gründung und Anschlüsse

• Grundsätze der Aussteifung

• Details zur Montage und Ausführung

Konstruktionszeichnungen werden von Bauunternehmen, Zimmerern, Stahlbauunternehmen und anderen Fachbetrieben verwendet, die klare Unterlagen benötigen, um die Konstruktion fachgerecht auszuführen.

Wann werden Konstruktionszeichnungen benötigt?

Konstruktionszeichnungen und Berechnungen können bei Neubauten, Anbauten, Umbauten oder bei Veränderungen an der tragenden Konstruktion eines bestehenden Gebäudes erforderlich sein.

Typische Aufträge sind:

• Anbauten

• neue Einfamilienhäuser und Nebengebäude

• Garagen, Carports und Abstellgebäude

• Wintergärten und Überdachungen

• Dachanhebungen und neue Geschosse

• Öffnungen in tragenden Wänden

• Austausch oder Verstärkung von Trägern

• Veränderungen an Geschossdecken

• Balkone und Vordächer

• Stahl- und Holztragwerke

• Treppen, Geländer und andere tragende Stahlkonstruktionen

• Verstärkung bestehender Gebäude

• technische Unterlagen für die Baufreigabe oder den Baubeginn

Die zuständige Behörde, der verantwortliche Kontrolleur oder das Bauunternehmen kann Tragwerksunterlagen verlangen, um sicherzustellen, dass die geplante Lösung umsetzbar und ausreichend sicher ist.

Was kann im Auftrag enthalten sein?

Der Leistungsumfang wird an das jeweilige Projekt angepasst. Ein Auftrag kann unter anderem folgende Leistungen enthalten:

Statische Berechnungen

Berechnungen dienen dazu, zu überprüfen, ob die tragenden Bauteile eines Gebäudes den während der Nutzung auftretenden Belastungen standhalten.

Dies kann beispielsweise die Überprüfung folgender Bauteile und Einwirkungen umfassen:

• Träger und Stützen

• Dachbinder und Dachträger

• Holz- und Stahldecken

• tragende Wände

• Abfangkonstruktionen

• Befestigungen und Verbindungen

• Schnee- und Windlasten

• Durchbiegung und Verformung

• Stabilität und Verankerung

Konstruktionszeichnungen

Die Zeichnungen zeigen, wie die bemessenen Bauteile ausgeführt und angeordnet werden sollen.

Je nach Projekt können die Unterlagen Folgendes enthalten:

• Gründungsplan

• Deckenplan

• Dachbinderplan

• Tragwerksplan

• Träger- und Stützenplan

• Schnittzeichnungen

• Konstruktionsdetails

• Bewehrungsgrundsätze

• Befestigungsdetails

• Material- und Maßangaben

Bemessungskontrolle

Bestehende oder vorgeschlagene Konstruktionen können überprüft werden, um zu beurteilen, ob Abmessungen, Materialien und Ausführung ausreichend sind.

Dabei kann es sich beispielsweise um die Überprüfung eines vorgeschlagenen Stahlträgers für eine neue Öffnung in einer tragenden Wand oder um die Beurteilung handeln, ob eine bestehende Geschossdecke einer veränderten Belastung standhält.

Beispiel: Öffnung in einer tragenden Wand

Wenn eine Öffnung in einer tragenden Wand hergestellt werden soll, muss die Last oberhalb der Öffnung über einen neuen Träger und gegebenenfalls über Stützen oder Verstärkungen weitergeleitet werden.

Der Tragwerksplaner beurteilt unter anderem:

• die Breite der Öffnung

• welche Geschosse oder Dachkonstruktionen die Wand belasten

• die Materialien und den Aufbau des Gebäudes

• eine geeignete Trägerart und Trägerdimension

• die Länge und Tragfähigkeit der Auflager

• den Bedarf an Stützen oder Verstärkungen

• wie die Konstruktion während der Arbeiten montiert und vorübergehend abgestützt werden soll

Das Ergebnis kann als statische Berechnung zusammen mit einer Konstruktionszeichnung geliefert werden, nach der das Bauunternehmen die Arbeiten ausführen kann.

Mit welchen Materialien arbeiten wir?

Tragwerksunterlagen können für verschiedene Baustoffe und Materialkombinationen erstellt werden, beispielsweise für:

• Konstruktionsholz

• Brettschichtholz

• Stahl

• Beton

• Porenbeton

• Mauerwerk

• bestehende Holz- und Stahlkonstruktionen

Die Wahl des Materials und der Abmessungen wird unter anderem von der Spannweite, der Belastung, der Gestaltung des Gebäudes, den Brandschutzanforderungen, den Montagebedingungen und den Anschlüssen an bestehende Bauteile beeinflusst.

So läuft die Zusammenarbeit ab

1. Sie senden uns die Projektunterlagen

Sie senden uns die vorhandenen Unterlagen, beispielsweise Bauantragszeichnungen, Grundrisse, Fotos, Maße, Skizzen oder bestehende Konstruktionszeichnungen.

2. Wir prüfen die Voraussetzungen

Wir beurteilen, welche Unterlagen und Berechnungen benötigt werden und ob Informationen fehlen, die ergänzt werden müssen.

3. Sie erhalten ein Angebot

Sie erhalten eine Beschreibung des Leistungsumfangs, der voraussichtlichen Kosten und der vorläufigen Lieferzeit.

4. Berechnungen und Zeichnungen werden erstellt

Die Konstruktion wird analysiert und bemessen. Anschließend werden die erforderlichen Konstruktionszeichnungen und technischen Details erstellt.

5. Die Unterlagen werden digital geliefert

Die fertigen Unterlagen werden normalerweise als PDF-Dateien geliefert. Bei Bedarf können auch CAD-Dateien oder andere technische Dateiformate erstellt werden.

Welche Unterlagen muss der Kunde bereitstellen?

Für die Durchführung der Arbeiten werden normalerweise folgende Unterlagen benötigt:

• Grundrisse

• Fassadenzeichnungen

• Schnittzeichnungen

• Gebäudeabmessungen

• Informationen über bestehende Materialien

• Fotos der betroffenen Bauteile

• Lage von Wänden, Trägern und Öffnungen

• Projektstandort oder Grundstücksbezeichnung

• Informationen darüber, was gebaut oder verändert werden soll

Bei Umbauten ist es wichtig, dass aus den Unterlagen hervorgeht, wie die bestehende Konstruktion aufgebaut ist. Bei bestimmten Projekten können eine Besichtigung vor Ort, eine Probeöffnung oder eine ergänzende Vermessung erforderlich sein, bevor die Konstruktion bemessen werden kann.

Was erhält der Kunde?

Die Lieferung wird an den jeweiligen Auftrag angepasst und kann Folgendes enthalten:

• Konstruktionszeichnungen im PDF-Format

• statische Berechnungen

• Abmessungen tragender Bauteile

• Materialangaben

• Befestigungs- und Anschlussdetails

• technische Hinweise

• Unterlagen für das Bauunternehmen

• Unterlagen für technische Besprechungen oder die Baufreigabe

• überarbeitete Unterlagen nach Vereinbarung

Die Unterlagen sollen klar und praktisch nutzbar sein und als Grundlage für Angebotsanfragen, Materialbestellungen, Bauausführung und Kontrollen dienen.

Preis für Tragwerksplanungsleistungen

Tragwerksplanungsleistungen werden normalerweise mit 1.150 schwedischen Kronen pro Stunde zuzüglich Mehrwertsteuer berechnet.

Für klar abgegrenzte Aufträge kann nach Prüfung der Projektunterlagen ein Festpreis angeboten werden.

Der Preis wird unter anderem von folgenden Faktoren beeinflusst:

• Größe und Komplexität des Gebäudes

• Umfang und Qualität der vorhandenen Unterlagen

• Anzahl der zu bemessenden Bauteile

• Bedarf an Detailzeichnungen

• erforderliche Kontrolle bestehender Konstruktionen

• Bedarf an Ortsbesichtigungen oder ergänzenden Vermessungen

• Anforderungen der zuständigen Behörde oder des verantwortlichen Kontrolleurs

Lieferzeit

Die Lieferzeit hängt vom Umfang des Projekts und von der Vollständigkeit der eingereichten Unterlagen ab.

Eine vorläufige Lieferzeit wird im Angebot angegeben. Kleinere und klar abgegrenzte Aufträge können normalerweise schneller ausgeführt werden als vollständige Tragwerksunterlagen für ein gesamtes Gebäude.

Dringende Aufträge können nach Vereinbarung gegebenenfalls priorisiert werden.

Konstruktionszeichnungen und Bauantragszeichnungen

Bauantragszeichnungen und Konstruktionszeichnungen erfüllen unterschiedliche Aufgaben.

Bauantragszeichnungen zeigen normalerweise die Lage, Gestaltung, Raumaufteilung, Fassaden und Schnitte eines Gebäudes. Sie werden hauptsächlich verwendet, wenn die zuständige Behörde prüft, ob eine Baumaßnahme genehmigt werden kann.

Konstruktionszeichnungen zeigen, wie die tragenden Bauteile des Gebäudes bemessen und ausgeführt werden sollen. Sie werden normalerweise zu einem späteren Zeitpunkt für technische Abstimmungen, die Baufreigabe, Materialbestellungen und die Bauausführung verwendet.

CC Metall AB kann sowohl bei Bauantragszeichnungen als auch bei Tragwerksunterlagen unterstützen. Dadurch entsteht ein klarer Übergang zwischen Baugenehmigung, Planung und Ausführung.

Häufig gestellte Fragen

Werden Konstruktionszeichnungen für einen kleineren Anbau benötigt?

Das hängt von der Gestaltung des Anbaus und davon ab, welche tragenden Bauteile betroffen sind. Auch kleinere Anbauten können bemessene Träger, Dachbalken, Stützen oder Gründungskonstruktionen erfordern.

Können Sie einen Träger für eine Öffnung in einer Wand bemessen?

Ja. Für die Bemessung des Trägers benötigen wir unter anderem die Breite der Öffnung, Informationen über den Gebäudeaufbau, Zeichnungen und Angaben zu den Lasten oberhalb der Wand.

Ist eine statische Berechnung ausreichend?

Bei bestimmten kleineren Aufträgen kann eine Berechnung zusammen mit einem einfachen Detail ausreichend sein. Bei anderen Projekten werden vollständige Konstruktionszeichnungen benötigt. Der Umfang richtet sich nach den Anforderungen des Projekts sowie nach den Vorgaben der zuständigen Behörde, des verantwortlichen Kontrolleurs oder des Bauunternehmens.

Können Sie anhand von Fotos und handgezeichneten Skizzen arbeiten?

Ja. Fotos und Skizzen können als erste Grundlage verwendet werden. Für die Bemessung sind jedoch zuverlässige Maße und Informationen über die bestehende Konstruktion erforderlich.

Können die Tragwerksunterlagen vom Bauunternehmen verwendet werden?

Ja. Ziel ist es, klare und praktisch nutzbare Unterlagen für Bauunternehmen und Handwerksbetriebe bereitzustellen. Das ausführende Unternehmen ist jedoch dafür verantwortlich, Maße und Voraussetzungen vor Ort zu kontrollieren, bevor die Arbeiten beginnen.

Arbeiten Sie in ganz Europa?

Ja. Die meisten Aufträge können vollständig digital durchgeführt werden. Der Kunde sendet Zeichnungen, Fotos, Skizzen und Maße per E-Mail oder Dateiübertragung.

Besichtigungen vor Ort können in bestimmten Regionen oder über einen lokalen Kooperationspartner organisiert werden. Die Unterlagen werden an den Projektstandort sowie an die geltenden nationalen und lokalen Vorschriften angepasst.

Tragwerksplanungsleistungen beauftragen

Senden Sie uns eine Beschreibung des Projekts zusammen mit den verfügbaren Zeichnungen, Fotos und Maßen. Geben Sie außerdem an, wo sich das Gebäude befindet und wann die Unterlagen fertiggestellt sein müssen.

Nach einer ersten Prüfung unterbreitet CC Metall AB einen Vorschlag zum Leistungsumfang, zum Preis und zur Lieferzeit.
