Ingeniørtjenester, tekniske tegninger og CAD-underlag

CC Metall AB hjelper bedrifter, eiendomsbesittere, borettslag, entreprenører, arkitekter, verksteder, produsenter og privatpersoner med ingeniørtjenester, tekniske tegninger og CAD-underlag.

Vi utarbeider tydelige og praktisk anvendelige dokumenter for prosjekter der mål, materialer, detaljer, tilkoblinger, innfestinger og utførelse må beskrives før prosjektering, tilbud, bygging, produksjon eller montering.

CC Metall AB har base i Gränna og arbeider digitalt med kunder og prosjekter i hele Europa.

Hva inngår i ingeniørtjenester?

Ingeniørtjenester benyttes når en idé, skisse eller arkitekttegning må videreutvikles til et mer teknisk og gjennomførbart underlag.

Vi kan blant annet hjelpe med:

• tekniske tegninger

• detaljtegninger

• prinsipptegninger

• CAD-tegninger

• bygningsdetaljer

• stål- og metalldetaljer

• innfestinger og tilkoblinger

• monteringsunderlag

• produksjonsunderlag

• konstruksjonsunderlag før beregning

• underlag for ombygginger

• trapper og rekkverk

• balkonger og inngangspartier

• konsoller, beslag og festemidler

• enklere stålrammer og metallkonstruksjoner

• dokumentasjon av eksisterende løsninger

• koordinering mellom arkitekt, konstruksjonsingeniør, entreprenør og produsent

• kundetilpassede tekniske spesialløsninger

Det nøyaktige omfanget tilpasses prosjektet og oppgis i tilbudet.

Hva kan tegningene brukes til?

Tekniske tegninger og ingeniørunderlag kan brukes til:

• prosjektering

• tilbudsforespørsler

• materialbestilling

• planlegging av byggearbeider

• produksjon og verkstedarbeid

• montering på byggeplassen

• koordinering mellom ulike faggrupper

• kontroll utført av en konstruksjonsingeniør eller annen spesialist

• dokumentasjon av eksisterende bygningsdeler og produkter

Et tydelig teknisk underlag reduserer risikoen for misforståelser mellom bestiller, entreprenør, verksted, konstruksjonsingeniør og montør.

Tekniske tegninger for bygg, eiendom og industri

Vi hjelper med tekniske tegningsunderlag for både byggeprosjekter og produksjonsbedrifter.

Et oppdrag kan for eksempel omfatte:

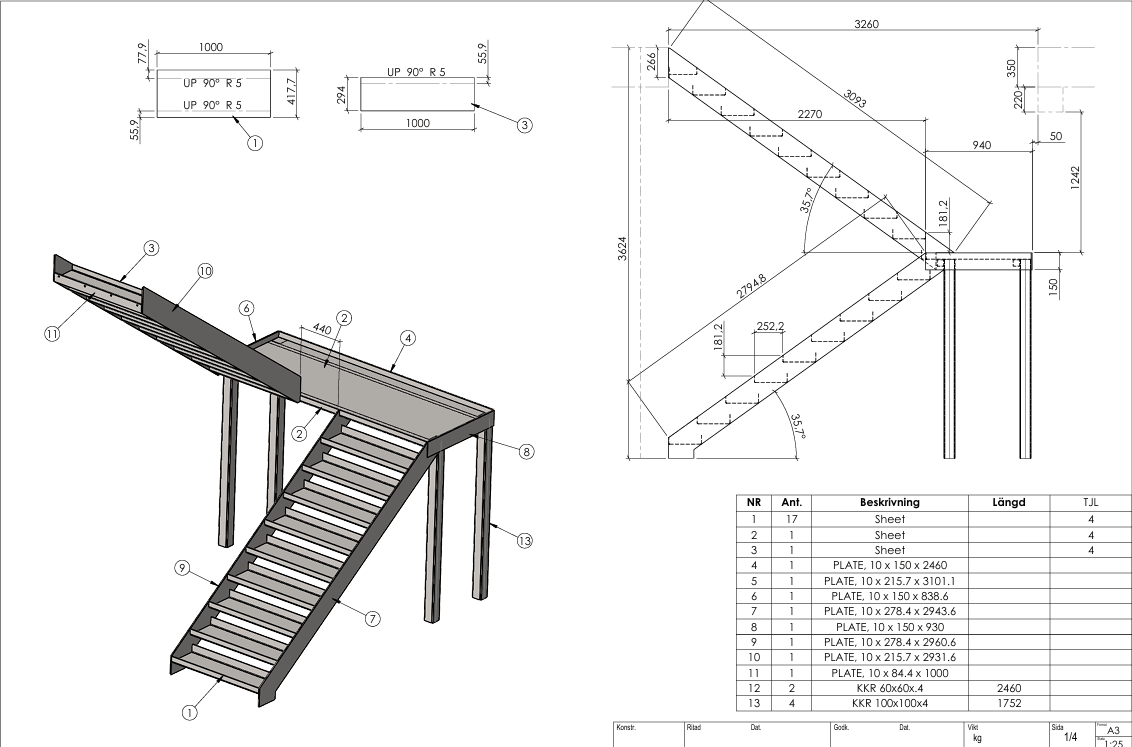

• en trapp som skal produseres og monteres

• et rekkverk der mål og innfestinger må tydeliggjøres

• en balkong eller stålramme som må tegnes opp

• en tilkobling mellom eksisterende og nye bygningsdeler

• et monteringsunderlag for byggeplass eller verksted

• en eksisterende detalj som skal dokumenteres eller gjenskapes

• en teknisk løsning som skal kontrolleres av en konstruksjonsingeniør

• et spesialprodukt som må utvikles fra skisse til CAD-tegning

Vi tar hensyn til hvordan løsningen skal produseres, transporteres, tilkobles og monteres i praksis.

Hva kan leveransen inneholde?

Avhengig av oppdraget kan leveransen inneholde:

• målsatte 2D-tegninger

• 3D-modeller

• plan-, fasade- og snittvisninger

• sammenstillingstegninger

• detaljtegninger

• eksploderte visninger

• innfestingsprinsipper

• monteringsanvisninger

• materialangivelser

• stykklister

• materiallister

• kapplister

• revisjonsmarkeringer

Vanlige leveringsformater er:

• PDF for kontroll, utskrift og montering

• DWG for videre CAD-arbeid

• DXF for eksempelvis laser-, plasma- eller CNC-bearbeiding

• STEP for overføring av 3D-modeller

Det fremgår alltid av tilbudet hvilke tegninger, lister, filformater og revisjoner som inngår. Redigerbare CAD-filer, DXF-filer, STEP-filer, materiallister og kapplister inngår bare når dette er uttrykkelig angitt.

Forskjellen mellom ingeniørtjenester og konstruksjonstekniske tjenester

Ingeniørtjenester og tekniske tegninger fokuserer på hvordan en bygningsdel, et produkt eller en teknisk løsning skal utformes, beskrives og gjennomføres i praksis.

Konstruksjonstekniske tjenester brukes til formell dimensjonering og kontroll av bærende konstruksjoner. Konstruksjonsberegninger kan blant annet omfatte:

• bæreevne

• stabilitet

• snø- og vindlaster

• deformasjoner

• bjelker og søyler

• materialdimensjoner

• innfestinger og forbindelser

• lastoverføring til fundamentet

Konstruksjonsberegninger og dimensjonering av bærende eller sikkerhetskritiske deler inngår ikke automatisk i en bestilling av ingeniørtjenester.

Når det er behov for konstruksjonsberegninger, kan oppdraget koordineres med en konstruksjonsingeniør. Hvilke tegninger, beregninger, kontroller og eventuelle signeringer som inngår, samt hvem som har ansvaret, oppgis i tilbudet.

Fra skisse til teknisk tegningsunderlag

Vi kan ofte begynne med:

• håndskisser

• fotografier

• hovedmål

• eksisterende tegninger

• arkitekttegninger

• eldre tegningsunderlag

• et fysisk produkt eller en bygningsdel

• en påbegynt CAD-modell

• en beskrivelse av ønsket funksjon

Etter gjennomgangen opplyser vi om hvilke tilleggsopplysninger som er nødvendige.

Jo tydeligere informasjon vi får om mål, materialer, funksjon, tilkoblinger og bruk, desto bedre kan vi vurdere arbeidsomfanget og leveringstiden.

Slik foregår arbeidet

1. Dere sender inn underlaget

Send tegninger, fotografier, mål, håndskisser og en beskrivelse av hva som skal utarbeides.

2. Vi gjennomgår prosjektet

Vi vurderer hvilke tegninger som er nødvendige, om det mangler informasjon, og om en konstruksjonsingeniør eller annen spesialist må involveres.

3. Dere mottar et tilbud

Tilbudet oppgir:

• oppdragets omfang

• hvilke tegninger som skal utarbeides

• hvilke filformater som skal leveres

• antall revisjoner

• beregnet leveringstid

• avgrensninger

• eventuelt behov for eksterne spesialister

4. Tegningsunderlaget utarbeides

Vi videreutvikler underlaget og avklarer viktige spørsmål om mål, materialer, funksjon, innfestinger og utførelse.

5. Underlaget kontrolleres og leveres

Bestilleren gjennomgår dokumentene før de endelige tegningene leveres digitalt i avtalt format.

Dette er en digital tjeneste

Tjenesten omfatter utarbeidelse av tekniske tegninger og digitale dokumenter i henhold til omfanget som er angitt i tilbudet.

Følgende inngår ikke automatisk:

• produksjon av et fysisk produkt

• materialer

• transport

• montering

• oppmåling eller kontrollmåling på stedet

• konstruksjonsberegninger

• formell dimensjonering

• signering av konstruksjonsdokumenter

• gebyrer for byggetillatelse eller andre offentlige gebyrer

• kontrollansvarlig

• brannprosjektering

• energiberegninger

• elektro-, VVS- eller ventilasjonsprosjektering

• geotekniske undersøkelser

• CE-merking eller produktsertifisering

• kostnader til eksterne konsulenter

Prosjekter i hele Europa

CC Metall AB arbeider digitalt med kunder og prosjekter i hele Europa.

Ved prosjekter som omfattes av nasjonale standarder, byggeforskrifter eller myndighetskrav, må underlaget tilpasses landet og kommunen der prosjektet skal gjennomføres.

Lokale krav, kvalifikasjoner og eventuell signering kan innebære at en lokalt virksom konstruksjonsingeniør, arkitekt eller annen sakkyndig må involveres.

Send inn underlag for tilbud

Har dere behov for ingeniørtjenester, tekniske tegninger eller CAD-underlag?

Send eksisterende tegninger, fotografier, mål, skisser og en kort beskrivelse av prosjektet til:

CC Metall AB
Kontaktperson: Christoffer Eskilsson
E-post: christoffer@ccmetall.com
Telefon: +46 70 448 64 47
Utgangspunkt: Gränna
Arbeidsområde: hele Europa

Vi gjennomgår underlaget og kommer tilbake med informasjon om anbefalt omfang, leveringstid og neste trinn.
