CAD-ritningar för bygg, tillverkning och specialprojekt

CC Metall AB tar fram tydliga CAD-ritningar och digitala ritningsunderlag för privatpersoner, byggföretag, fastighetsägare, bostadsrättsföreningar, arkitekter, verkstäder, snickerier, tillverkare och andra verksamheter.

Vi hjälper till att vidareutveckla skisser, fotografier, mått, befintliga ritningar och idéer till praktiskt användbara ritningar för planering, offertförfrågningar, bygglov, projektering, tillverkning, bearbetning och montering.

CC Metall AB utgår från Gränna och arbetar digitalt med kunder och projekt i hela Europa.

Vad är en CAD-ritning?

En CAD-ritning är en digitalt framtagen ritning som visar en byggnad, produkt, detalj eller konstruktion med tydliga mått, former och teknisk information.

CAD-ritningar kan användas för att:

• tydliggöra en idé eller lösning

• dokumentera en befintlig byggnad eller produkt

• ta fram underlag för bygglov eller anmälan

• förbereda offerter och materialbeställningar

• visa mått, anslutningar och infästningar

• skapa underlag för tillverkning och bearbetning

• samordna information mellan beställare, entreprenör, konstruktionsingenjör och tillverkare

• minska risken för fel och missförstånd innan byggnationen eller tillverkningen påbörjas

Vilken detaljeringsnivå och vilka filtyper som behövs beror på hur ritningarna ska användas.

CAD-ritningar för byggprojekt

Vi kan ta fram CAD-underlag för exempelvis:

• tillbyggnader och ombyggnader

• fasadändringar

• dörrar och fönster

• entrépartier

• garage, carportar och förråd

• balkonger och terrasser

• lokalanpassningar

• planlösningar

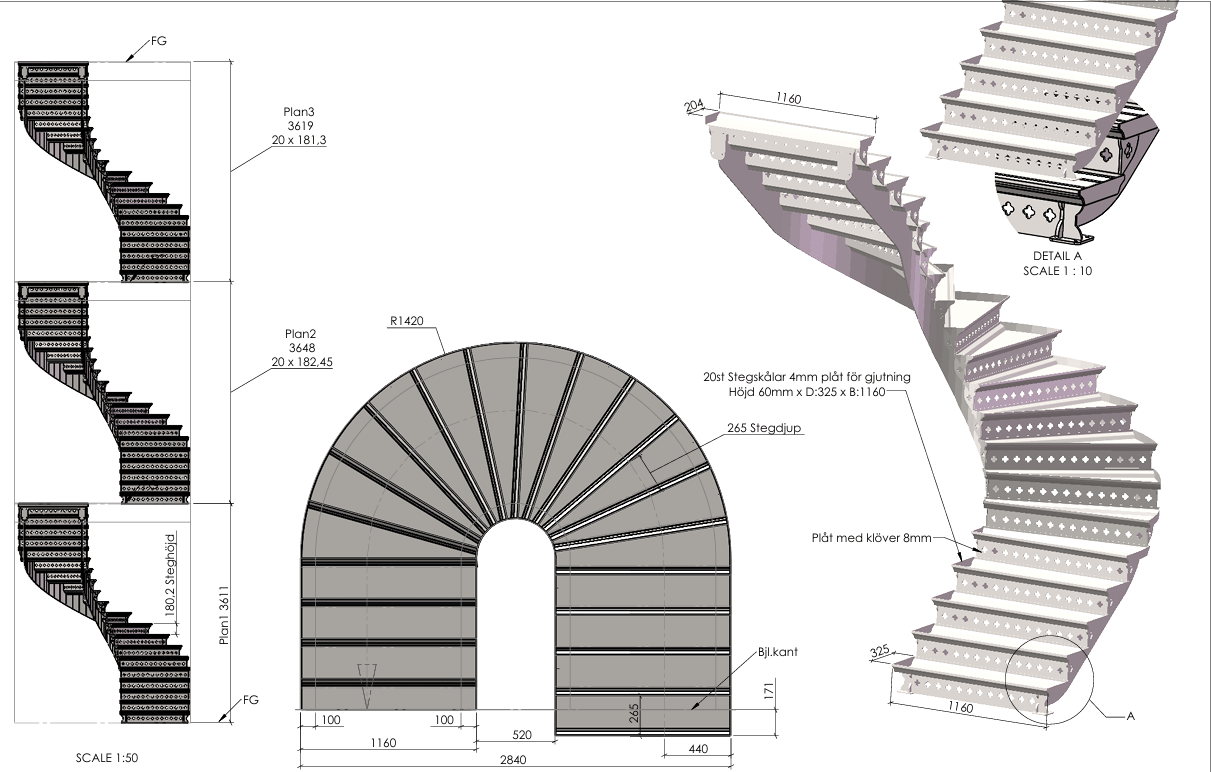

• trappor och räcken

• byggnadsdetaljer

• infästningar och anslutningar

• befintliga byggnader som behöver ritas upp

När ritningarna ska användas för bygglov behöver handlingarna anpassas efter projektet och kommunens krav. Det framgår av offerten om uppdraget omfattar bygglovsritningar eller enbart ett tekniskt CAD-underlag.

CAD-ritningar för tillverkning och verkstad

Vi hjälper även verkstäder, tillverkare, smidesföretag, svetsföretag och snickerier med ritningar för bland annat:

• stålramar

• metallkonstruktioner

• trappor

• räcken

• grindar

• konsoler

• beslag och infästningar

• plåtdetaljer

• svetsade förband

• träprodukter

• snickeridetaljer

• jiggar och fixturer

• specialtillverkade produkter

• prototyper och mindre produktserier

Underlaget kan anpassas efter hur produkten ska kapas, bearbetas, svetsas, skruvas samman eller monteras.

Vad kan leveransen innehålla?

Beroende på uppdraget kan leveransen innehålla:

• 2D-ritningar

• 3D-modeller

• måttsatta vyer

• plan-, fasad- och sektionsritningar

• sammanställningsritningar

• detaljritningar

• sprängskisser

• hålbilder

• infästningsprinciper

• monteringsunderlag

• materialangivelser

• stycklistor

• materiallistor

• kaplistor

• revideringsmarkeringar

Vanliga leveransformat är:

• PDF för granskning och utskrift

• DWG för fortsatt CAD-arbete

• DXF för exempelvis laser-, plasma-, vattenstråle- eller CNC-bearbetning

• STEP för överföring av 3D-modeller

Det framgår alltid av offerten vilka ritningar, listor och filformat som ingår. Redigerbara CAD-filer, DXF-filer, STEP-filer, materiallistor och kaplistor ingår inte automatiskt, om detta inte uttryckligen har avtalats.

Från skiss eller fotografi till färdig CAD-ritning

Vi kan ofta utgå från:

• en handskiss

• fotografier

• inspirationsbilder

• huvudmått

• befintliga ritningar

• äldre ritningsunderlag

• en fysisk produkt

• en påbörjad CAD-modell

• en beskrivning av den önskade funktionen

När underlaget har granskats meddelar vi om några mått eller andra uppgifter behöver kompletteras.

Ju tydligare information vi får om mått, material, funktion, tillverkningsmetod och önskat resultat, desto bättre kan vi bedöma uppdragets omfattning och leveranstid.

Så går arbetet till

1. Ni skickar underlaget

Skicka skisser, fotografier, mått, befintliga ritningar och en kort beskrivning av det som ska ritas.

2. Vi går igenom projektet

Vi bedömer vilka ritningar och filformat som behövs samt om några uppgifter behöver kompletteras.

3. Ni får en offert

I offerten anges:

• vilka ritningar som ska tas fram

• vilken detaljeringsnivå som ingår

• vilka filformat som levereras

• om listor eller monteringsunderlag ingår

• antalet revideringar

• leveranstid

• pris

• eventuella avgränsningar

4. CAD-underlaget tas fram

Vi tar fram ritningarna och klargör viktiga frågor om mått, material, utformning och användning.

5. Ritningarna granskas och levereras

Beställaren granskar underlaget innan de slutliga filerna levereras i avtalat format.

Skillnaden mellan CAD-ritningar och konstruktionsberäkningar

En CAD-ritning visar exempelvis form, mått, placering, material, detaljer och hur olika delar ska anslutas till varandra.

En konstruktionsberäkning används för att kontrollera bärförmåga, stabilitet, laster, deformationer, materialdimensioner och infästningar.

Konstruktionsberäkningar och formell dimensionering av bärande konstruktioner ingår inte automatiskt i en beställning av CAD-ritningar.

När projektet omfattar en bärande eller säkerhetskritisk konstruktion kan en konstruktionsingenjör behöva dimensionera eller kontrollera lösningen. Det framgår av offerten vem som ansvarar för beräkningar, ritningar, kontroll och eventuell underskrift.

Detta är en digital ritningstjänst

Tjänsten omfattar framtagning av CAD-ritningar och digitala filer enligt den omfattning som anges i offerten.

Följande ingår inte automatiskt:

• tillverkning av den fysiska produkten

• material

• transport

• montering

• uppmätning på plats

• bygglovsavgifter

• konstruktionsberäkningar

• myndighetskontakter

• CE-märkning eller produktcertifiering

• maskinprogrammering

• kostnader för externa konsulter

Skicka underlag för att få en offert

Behöver ni CAD-ritningar för ett byggprojekt, en produkt, en stålkonstruktion, en trädetalj eller ett specialprojekt?

Skicka skisser, fotografier, mått och befintliga ritningar till:

CC Metall AB

Kontaktperson: Christoffer Eskilsson

E-post: christoffer@ccmetall.com

Telefon: +46 70 448 64 47

Utgångspunkt: Gränna

Arbetsområde: Hela Europa

Vi går igenom underlaget och återkommer med information om omfattning, pris, leveranstid och nästa steg.
