Konstruktörstjänster och konstruktionsritningar

CC Metall AB hjälper privatpersoner, fastighetsägare, bostadsrättsföreningar, byggföretag, arkitekter och andra beställare med konstruktörstjänster, konstruktionsritningar och tekniska underlag för byggprojekt.

Vi hjälper till att ta fram tydliga och praktiskt användbara underlag som visar hur en byggnad, byggnadsdel eller konstruktion ska dimensioneras, förstärkas, tillverkas och monteras.

Uppdragen genomförs digitalt och kan omfatta projekt i hela Sverige och övriga Europa. Beräkningar och handlingar anpassas efter projektets placering, förutsättningar och tillämpliga byggregler.

Vad är konstruktörstjänster?

Konstruktörstjänster innebär att byggnadens bärande delar analyseras och dimensioneras så att konstruktionen får tillräcklig bärförmåga, stabilitet och hållbarhet.

En konstruktör bedömer bland annat hur laster från tak, bjälklag, väggar, snö, vind och nyttig last förs genom byggnaden och vidare ner till grunden.

Arbetet kan omfatta både konstruktionsberäkningar och ritningar som visar hur konstruktionen ska utföras.

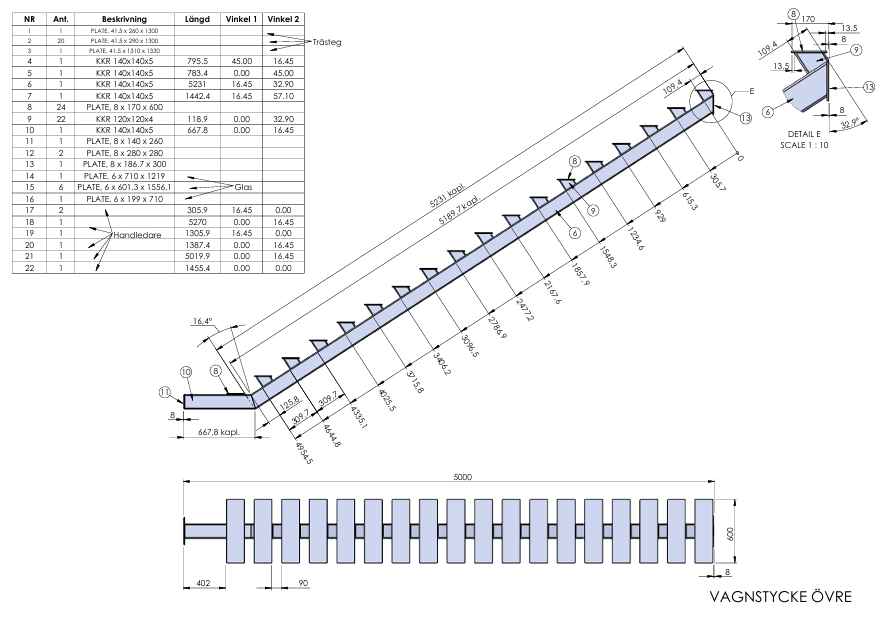

Vad är en konstruktionsritning?

En konstruktionsritning är en teknisk ritning som beskriver byggnadens bärande delar och hur de ska byggas, sammanfogas och förankras.

Ritningen kan exempelvis visa:

• dimensioner på balkar, pelare, reglar och bjälkar

• material och hållfasthetsklasser

• upplag och lastvägar

• infästningar och förband

• förstärkningar vid öppningar

• grundläggning och anslutningar

• principer för stabilisering

• detaljer för montage och utförande

Konstruktionsritningar används av byggentreprenörer, snickare, ståltillverkare och andra yrkesgrupper som behöver ett tydligt underlag för att kunna bygga konstruktionen på rätt sätt.

När behövs konstruktionsritningar?

Konstruktionsritningar och beräkningar kan behövas vid nybyggnation, tillbyggnad, ombyggnad eller när en befintlig byggnads bärande konstruktion ska förändras.

Vanliga uppdrag är:

• tillbyggnader

• nya villor och komplementbyggnader

• garage, carportar och förråd

• uterum och taköverbyggnader

• taklyft och nya våningsplan

• öppningar i bärande väggar

• byte eller förstärkning av balkar

• förändring av bjälklag

• balkonger och skärmtak

• stålstommar och trästommar

• trappor, räcken och andra bärande stålkonstruktioner

• förstärkning av befintliga byggnader

• tekniska underlag inför startbesked eller byggstart

Kommunen, kontrollansvarig eller byggentreprenören kan begära konstruktionshandlingar för att säkerställa att den planerade lösningen är genomförbar och tillräckligt säker.

Vad kan ingå i uppdraget?

Omfattningen anpassas efter projektet. Ett uppdrag kan bland annat innehålla:

Konstruktionsberäkningar

Beräkningar används för att kontrollera att byggnadens bärande delar klarar de laster som kan uppstå under byggnadens användning.

Det kan exempelvis omfatta kontroll av:

• balkar och pelare

• takstolar och takbalkar

• trä- och stålbjälklag

• bärande väggar

• avväxlingar

• infästningar och förband

• snö- och vindlaster

• nedböjning och deformation

• stabilitet och förankring

Konstruktionsritningar

Ritningarna visar hur de dimensionerade delarna ska utföras och placeras.

Beroende på projektet kan handlingarna innehålla:

• grundplan

• bjälklagsplan

• takstolsplan

• stomplan

• balk- och pelarplan

• sektionsritningar

• konstruktionsdetaljer

• armeringsprinciper

• infästningsdetaljer

• material- och dimensionsangivelser

Dimensioneringskontroll

Befintliga eller föreslagna konstruktioner kan kontrolleras för att bedöma om dimensioner, material och utförande är tillräckliga.

Det kan till exempel handla om att kontrollera en föreslagen stålbalk vid en ny öppning i en bärande vägg eller att bedöma om ett befintligt bjälklag klarar en förändrad belastning.

Exempel: öppning i en bärande vägg

När en öppning ska göras i en bärande vägg behöver lasten ovanför öppningen föras vidare genom en ny balk och eventuella pelare eller förstärkningar.

Konstruktören bedömer bland annat:

• öppningens bredd

• vilka våningar eller takkonstruktioner som belastar väggen

• byggnadens material och uppbyggnad

• lämplig balktyp och dimension

• upplagens längd och bärförmåga

• behov av pelare eller förstärkning

• hur konstruktionen ska monteras och stämpas under arbetet

Resultatet kan levereras som en beräkning tillsammans med en konstruktionsritning som byggentreprenören kan följa.

Vilka material arbetar vi med?

Konstruktionsunderlag kan tas fram för flera olika byggmaterial och kombinationer av material, exempelvis:

• konstruktionsvirke

• limträ

• stål

• betong

• lättbetong

• murverk

• befintliga trä- och stålkonstruktioner

Valet av material och dimension påverkas av spännvidd, belastning, byggnadens utformning, brandkrav, montageförutsättningar och hur konstruktionen ansluter till befintliga delar.

Så går arbetet till

1. Ni skickar projektunderlaget

Ni skickar de handlingar som finns tillgängliga, till exempel bygglovsritningar, planritningar, fotografier, mått, skisser eller befintliga konstruktionsritningar.

2. Vi går igenom förutsättningarna

Vi bedömer vilka handlingar och beräkningar som behövs samt om det saknas information som måste kompletteras.

3. Ni får en offert

Ni får en beskrivning av uppdragets omfattning, beräknad kostnad och preliminär leveranstid.

4. Beräkningar och ritningar tas fram

Konstruktionen analyseras och dimensioneras. Därefter tas nödvändiga konstruktionsritningar och tekniska detaljer fram.

5. Handlingarna levereras digitalt

De färdiga handlingarna levereras normalt som PDF-filer. Vid behov kan även CAD-filer eller andra tekniska filformat tas fram.

Vilket underlag behöver kunden skicka?

För att arbetet ska kunna genomföras behövs normalt:

• planritningar

• fasadritningar

• sektionsritningar

• mått på byggnaden

• information om befintliga material

• fotografier av berörda byggnadsdelar

• placering av väggar, balkar och öppningar

• projektets ort eller fastighetsbeteckning

• information om vad som ska byggas eller förändras

Vid ombyggnad är det viktigt att underlaget visar hur den befintliga konstruktionen är uppbyggd. I vissa projekt kan en platsbesiktning, provöppning eller kompletterande uppmätning behövas innan konstruktionen kan dimensioneras.

Vad får kunden?

Leveransen anpassas efter uppdraget och kan innehålla:

• konstruktionsritningar i PDF-format

• konstruktionsberäkningar

• dimensioner på bärande delar

• materialangivelser

• infästnings- och anslutningsdetaljer

• tekniska kommentarer

• underlag för byggentreprenör

• underlag inför tekniskt samråd eller startbesked

• reviderade handlingar efter överenskommelse

Handlingarna ska vara tydliga och möjliga att använda i praktiken vid offertförfrågan, materialbeställning, byggnation och kontroll.

Pris för konstruktörstjänster

Konstruktörstjänster debiteras normalt med 1 150 kronor per timme exklusive moms.

För tydligt avgränsade uppdrag kan ett fast pris lämnas efter att projektunderlaget har granskats.

Priset påverkas bland annat av:

• byggnadens storlek och komplexitet

• hur mycket befintligt underlag som finns

• antalet byggnadsdelar som ska dimensioneras

• behovet av detaljritningar

• om befintliga konstruktioner ska kontrolleras

• behovet av platsbesök eller kompletterande mätning

• kommunens eller kontrollansvarigs krav på handlingarna

Leveranstid

Leveranstiden beror på projektets omfattning och hur komplett underlaget är.

En preliminär leveranstid anges i offerten. Mindre och tydligt avgränsade uppdrag kan normalt genomföras snabbare än kompletta konstruktionshandlingar för en hel byggnad.

Brådskande uppdrag kan ibland prioriteras efter överenskommelse.

Konstruktionsritningar och bygglovsritningar

Bygglovsritningar och konstruktionsritningar har olika funktioner.

Bygglovsritningar visar vanligtvis byggnadens placering, utformning, planlösning, fasader och sektioner. De används främst när kommunen bedömer om en åtgärd kan beviljas bygglov.

Konstruktionsritningar visar hur byggnadens bärande delar ska dimensioneras och utföras. De används vanligtvis senare i processen inför tekniskt samråd, startbesked, materialbeställning och byggnation.

CC Metall AB kan hjälpa till med både bygglovsritningar och konstruktionsunderlag, vilket ger en tydligare övergång mellan bygglov, projektering och genomförande.

Vanliga frågor

Behövs konstruktionsritningar för en mindre tillbyggnad?

Det beror på hur tillbyggnaden är utformad och vilka bärande delar som påverkas. Även mindre tillbyggnader kan behöva dimensionerade balkar, takbjälkar, pelare eller grundkonstruktioner.

Kan ni dimensionera en balk för en öppning i en vägg?

Ja. För att kunna dimensionera balken behöver vi bland annat öppningens bredd, byggnadens uppbyggnad, ritningar och information om vilka laster som ligger ovanför väggen.

Räcker det med en konstruktionsberäkning?

I vissa mindre uppdrag kan en beräkning tillsammans med en enkel detalj vara tillräcklig. I andra projekt behövs fullständiga konstruktionsritningar. Omfattningen avgörs utifrån projektets behov och de krav som ställs av kommunen, kontrollansvarig eller entreprenör.

Kan ni arbeta utifrån fotografier och handritade skisser?

Ja. Fotografier och skisser kan användas som en första utgångspunkt. För dimensionering krävs dock tillförlitliga mått och information om den befintliga konstruktionen.

Kan konstruktionshandlingarna användas av byggfirman?

Ja. Målet är att handlingarna ska vara tydliga och användbara för entreprenörer och hantverkare. Byggfirman ansvarar samtidigt för att kontrollera mått och förutsättningar på plats innan arbetet påbörjas.

Arbetar ni i hela Europa?

Ja. De flesta uppdrag kan genomföras helt digitalt. Kunden skickar ritningar, fotografier, skisser och mått via e-post eller filöverföring. Platsbesök kan ordnas i vissa områden eller genom en lokal samarbetspartner.

Beställ konstruktörstjänster

Skicka en beskrivning av projektet tillsammans med tillgängliga ritningar, fotografier och mått. Ange även var byggnaden finns och när handlingarna behöver vara färdiga.

Efter en första genomgång återkommer CC Metall AB med förslag på omfattning, pris och leveranstid.
