Tillverkningsritningar för metall, trä och specialprodukter

CC Metall AB tar fram tydliga tillverkningsritningar och CAD-underlag för verkstäder, smidesföretag, svetsföretag, byggföretag, snickerier, träproducenter, industriföretag, tillverkare och andra verksamheter.

Vi hjälper till att utveckla skisser, fotografier, mått, befintliga ritningar och idéer till praktiskt användbara underlag för offert, materialbeställning, kapning, bearbetning, svetsning, tillverkning och montering.

Ritningarna anpassas efter hur produkten faktiskt ska tillverkas. Fokus ligger på tydliga mått, material, komponenter, anslutningar, infästningar och ett genomförbart utförande.

CC Metall AB utgår från Gränna och arbetar digitalt med kunder och projekt i hela Europa.

Vad är en tillverkningsritning?

En tillverkningsritning visar hur en produkt, detalj eller konstruktion ska tillverkas, sättas samman och monteras.

Ritningen kan exempelvis visa:

• huvudmått och delmått

• material och dimensioner

• profiler, plåtar och komponenter

• hål, urtag, vinklar och radier

• svetsade eller skruvade förband

• infästningar och beslag

• de olika delarnas placering

• antal komponenter

• monteringsprinciper

• revideringsstatus

Vilken information och detaljeringsnivå som behövs beror på produkten, tillverkningsmetoden och hur ritningarna ska användas.

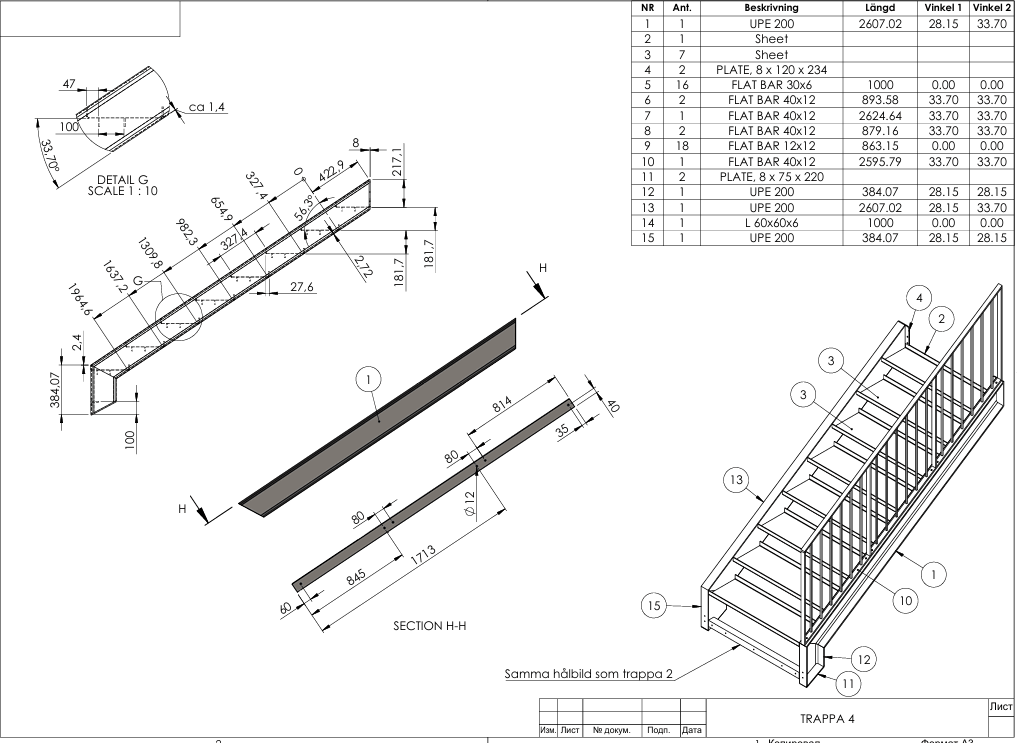

Tillverkningsritningar för trappor och räcken

Vi tar bland annat fram ritningar för:

• raka trappor

• L-formade och U-formade trappor

• svängda trappor

• spiraltrappor

• industri- och utrymningstrappor

• ståltrappor

• trätrappor

• trappräcken

• balkongräcken

• terrassräcken

• skyddsräcken

• smidesräcken

• räcken i kombinerade material

Ritningsunderlaget kan exempelvis visa vangstycken, trappsteg, vilplan, stolpar, handledare, fyllningar, infästningar, sektioner och monteringsprinciper.

När en trappa eller ett räcke är bärande eller omfattas av särskilda belastnings- och säkerhetskrav kan konstruktionsberäkningar eller kontroll av en konstruktionsingenjör behövas.

Grindar, entrépartier och smidesdetaljer

Vi kan ta fram tillverkningsritningar för:

• gånggrindar

• fordonsgrindar

• skjutgrindar

• slaggrindar

• smidesgrindar

• trägrindar

• entrépartier

• dekorativa galler

• beslag

• konsoler

• infästningsbeslag

• specialanpassade metalldetaljer

Underlaget kan innehålla huvudmått, ramar, fyllningar, stolpar, gångjärn, låslösningar, beslag och monteringsprinciper.

Motorer, automatik, elprojektering och säkerhetssystem ingår endast när detta uttryckligen anges i offerten.

Stålramar och svetsade konstruktioner

CC Metall AB hjälper till med ritningsunderlag för exempelvis:

• stålramar

• ramkonstruktioner

• maskinstativ

• plattformar

• stödkonstruktioner

• montageplåtar

• infästningsdetaljer

• profiler och plåtdetaljer

• svetsade förband

• mindre industrikonstruktioner

• specialdetaljer för bygg och tillverkning

Ritningarna kan anpassas så att kapning, hålbilder, svetsning, skruvförband, sammanfogning och montering framgår tydligt.

När konstruktionen är bärande eller säkerhetskritisk behöver materialdimensioner, laster, stabilitet och infästningar kontrolleras av en konstruktionsingenjör.

Tillverkningsritningar för trä och specialsnickerier

Vi tar även fram ritningar för träprodukter och snickeridetaljer, exempelvis:

• specialtillverkade träprodukter

• trästommar och träramar

• fronter och paneler

• bänkar och hyllor

• inredningsdetaljer

• beklädnader

• skivmaterial

• specialsnickerier

• produkter för CNC-fräsning

• lösningar med kombinationer av trä och metall

Underlaget kan anpassas efter materialtjocklek, skivformat, förband, beslag, bearbetning och montering.

Jiggar och fixturer

Jiggar och fixturer används för att göra återkommande tillverkning snabbare, tydligare och mer enhetlig.

Vi kan bland annat ta fram ritningar för:

• svetsfixturer

• borrmallar

• monteringsfixturer

• positioneringsverktyg

• kontrollmallar

• hjälpmedel för återkommande detaljer

• fixturer för trä- och metalltillverkning

Arbetet kan utgå från en befintlig produkt, ett produktionsproblem, en handskiss eller en beskrivning av den önskade funktionen.

Vad kan ingå i leveransen?

Beroende på uppdraget kan leveransen innehålla:

• 2D-ritningar

• 3D-modeller

• sammanställningsritningar

• detaljritningar

• måttsatta vyer

• sektioner

• sprängskisser

• monteringsunderlag

• hålbilder

• materialangivelser

• stycklistor

• materiallistor

• kaplistor

• profil- och plåtlistor

• revideringsmarkeringar

Vanliga leveransformat är:

• PDF för granskning, utskrift och tillverkning

• DWG för fortsatt CAD-arbete

• DXF för laser-, plasma-, vatten- eller CNC-bearbetning

• STEP för överföring av 3D-modeller

Det framgår alltid av offerten vilka ritningar, listor och filformat som ingår.

Redigerbara CAD-filer, DXF-filer, STEP-filer, stycklistor, materiallistor och kaplistor ingår endast när detta uttryckligen anges i offerten.

DXF- och CNC-underlag

Vi kan ta fram DXF-filer för exempelvis:

• laserskärning

• plasmaskärning

• vattenskärning

• fräsning

• plåtbearbetning

• mallar och konturer

Tillverkaren eller maskinoperatören ansvarar för att kontrollera filerna mot den aktuella maskinen, programvaran, materialtjockleken, toleranserna och bearbetningsmetoden innan tillverkningen påbörjas.

Maskinkod, verktygsbanor och maskinspecifika inställningar ingår endast när detta har avtalats separat.

Från skiss till färdigt tillverkningsunderlag

Vi kan ofta börja med:

• en handskiss

• fotografier

• inspirationsbilder

• huvudmått

• befintliga ritningar

• en fysisk produkt

• äldre ritningsunderlag

• en påbörjad CAD-modell

• en beskrivning av produktens funktion

När underlaget har granskats meddelar vi vilka uppgifter och mått som behöver kompletteras.

Ju tydligare information vi får om material, dimensioner, funktion, tillverkningsmetod och montering, desto bättre kan vi bedöma uppdragets omfattning och leveranstid.

Så går arbetet till

1. Ni skickar underlaget

Skicka skisser, fotografier, mått, befintliga ritningar och en kort beskrivning av det som ska tillverkas.

2. Vi går igenom projektet

Vi bedömer vilka ritningar och filer som behövs och om underlaget behöver kompletteras.

3. Ni får en offert

I offerten anges:

• vilka ritningar som ska tas fram

• vilken detaljeringsnivå som ingår

• vilka filformat som levereras

• om styck-, material- eller kaplistor ingår

• antalet revideringar

• beräknad leveranstid

• uppdragets avgränsningar

• eventuellt behov av en konstruktionsingenjör eller annan specialist

4. Ritningarna tas fram

Vi utvecklar tillverkningsunderlaget och klargör viktiga frågor om mått, material, anslutningar, funktion och montering.

5. Kunden granskar underlaget

Beställaren eller kunden kontrollerar mått, material, utformning och övriga uppgifter innan ritningarna godkänns.

Tillverkningen bör inte påbörjas innan underlaget har granskats av kunden och, när det behövs, av ansvarig konstruktionsingenjör eller tillverkare.

6. De slutliga filerna levereras

Efter den avtalade granskningen och revideringen levereras ritningarna i de filformat som anges i offerten.

Skillnaden mellan en tillverkningsritning och en konstruktionsritning

En tillverkningsritning visar hur en produkt eller komponent ska kapas, bearbetas, sammanfogas och monteras.

En konstruktionsritning visar den bärande konstruktionens principer, dimensioner och tekniska krav.

En konstruktionsberäkning används för att kontrollera exempelvis:

• bärförmåga

• stabilitet

• belastningar

• deformationer

• materialdimensioner

• infästningar och förband

• säkerhet

Konstruktionsberäkningar och formell dimensionering ingår inte automatiskt i en beställning av tillverkningsritningar.

När produkten är bärande, säkerhetskritisk eller omfattas av särskilda krav kan en konstruktionsingenjör behöva dimensionera och kontrollera lösningen. Det framgår av offerten vem som ansvarar för ritningar, beräkningar, kontroll och eventuell underskrift.

Detta är en digital ritningstjänst

Tjänsten omfattar framtagning av digitala tillverkningsritningar och CAD-filer enligt den omfattning som anges i offerten.

Följande ingår inte automatiskt:

• tillverkning av den fysiska produkten

• material

• ytbehandling

• transport

• montering

• uppmätning eller kontrollmätning på plats

• konstruktionsberäkningar

• formell dimensionering

• CE-märkning eller produktcertifiering

• maskinprogrammering

• fysisk provning

• tillverkning av prototyper

• kostnader för externa konsulter

Projekt i hela Europa

CC Metall AB arbetar digitalt med företag och tillverkningsprojekt i hela Europa.

Ritningsunderlaget kan anpassas efter kundens tillverkning, arbetsmetoder, språk och önskade filformat.

När en produkt omfattas av nationella regler, standarder, säkerhetskrav eller certifieringskrav behöver dessa förutsättningar fastställas innan uppdraget påbörjas.

Skicka underlag för att få en offert

Behöver ni tillverkningsritningar för metall, trä, en stålkonstruktion eller en specialprodukt?

Skicka skisser, fotografier, mått, befintliga ritningar och en kort beskrivning av hur produkten ska tillverkas och användas till:

CC Metall AB

Kontaktperson: Christoffer Eskilsson

E-post: christoffer@ccmetall.com

Telefon: +46 70 448 64 47

Utgångspunkt: Gränna

Arbetsområde: Hela Europa

Vi går igenom underlaget och återkommer med information om rekommenderad omfattning, leveranstid och nästa steg.
