Disegni CAD per l’edilizia, la produzione e i progetti speciali

CC Metall AB realizza disegni CAD chiari e documentazione grafica digitale per privati, imprese edili, proprietari immobiliari, condomìni, architetti, officine, falegnamerie, produttori e altre aziende.

Trasformiamo schizzi, fotografie, misure, disegni esistenti e idee in elaborati grafici concretamente utilizzabili per la pianificazione, le richieste di preventivo, i permessi di costruire, la progettazione, la produzione, la lavorazione e il montaggio.

CC Metall AB ha sede a Gränna, in Svezia, e lavora in modalità digitale con clienti e progetti in tutta Europa.

Che cos’è un disegno CAD?

Un disegno CAD è un elaborato realizzato digitalmente che rappresenta un edificio, un prodotto, un dettaglio o una struttura con dimensioni, forme e informazioni tecniche chiaramente indicate.

I disegni CAD possono essere utilizzati per:

• chiarire un’idea o una soluzione

• documentare un edificio o un prodotto esistente

• preparare la documentazione per un permesso di costruire o una comunicazione edilizia

• predisporre preventivi e ordini dei materiali

• rappresentare dimensioni, collegamenti e fissaggi

• creare documentazione per la produzione e la lavorazione

• coordinare le informazioni tra committente, impresa edile, progettista strutturale e produttore

• ridurre il rischio di errori e incomprensioni prima dell’inizio dei lavori o della produzione

Il livello di dettaglio e i formati di file necessari dipendono dall’utilizzo previsto dei disegni.

Disegni CAD per progetti edilizi

Possiamo realizzare documentazione CAD, ad esempio, per:

• ampliamenti e ristrutturazioni

• modifiche delle facciate

• porte e finestre

• ingressi

• garage, tettoie per auto e locali di deposito

• balconi e terrazze

• adattamenti e riorganizzazioni degli spazi

• planimetrie e distribuzioni interne

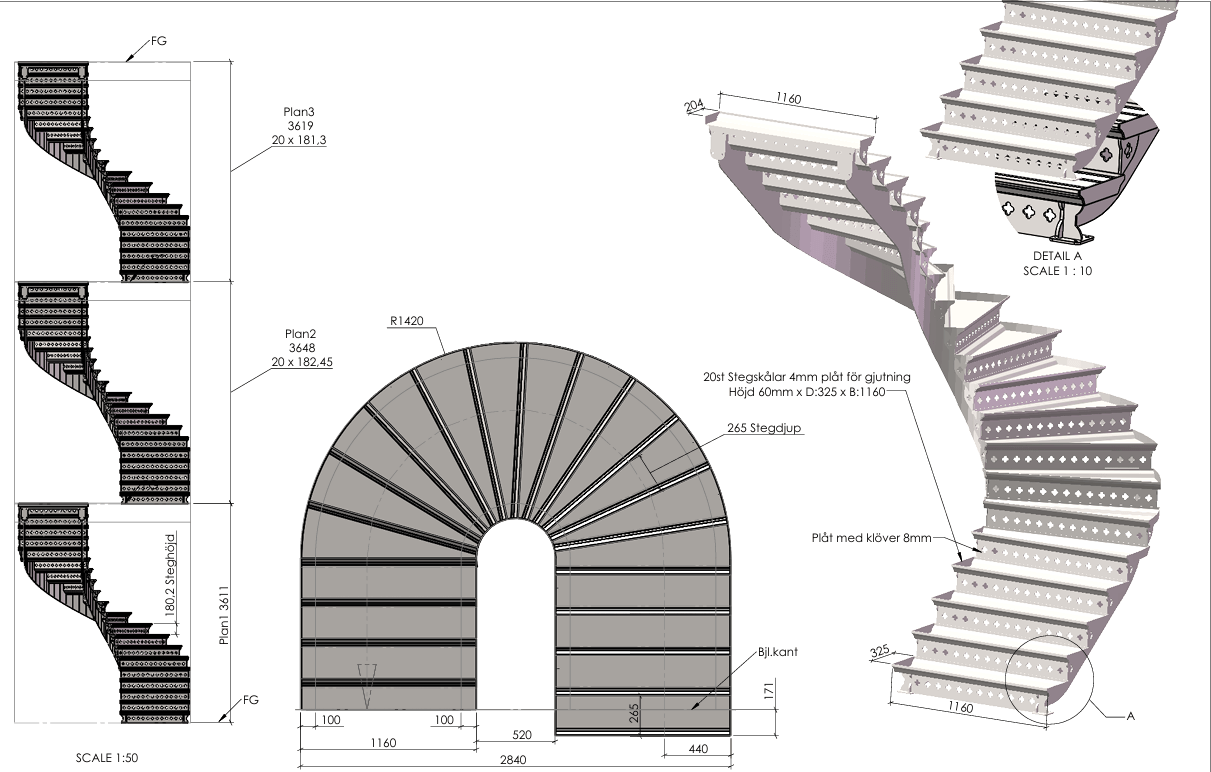

• scale e parapetti

• dettagli costruttivi

• fissaggi e collegamenti

• edifici esistenti che devono essere rilevati e rappresentati graficamente

Quando i disegni devono essere utilizzati per un permesso di costruire, la documentazione deve essere adattata al progetto e ai requisiti del Comune o dell’autorità competente. Il preventivo specifica se l’incarico comprende gli elaborati per il permesso di costruire oppure soltanto una documentazione CAD tecnica.

Disegni CAD per la produzione e l’officina

Assistiamo inoltre officine, produttori, imprese di carpenteria metallica, aziende di saldatura e falegnamerie nella realizzazione di disegni per, tra l’altro:

• telai in acciaio

• strutture metalliche

• scale

• parapetti

• cancelli

• mensole

• ferramenta e fissaggi

• componenti in lamiera

• assiemi saldati

• prodotti in legno

• dettagli di falegnameria

• dime e attrezzature di fissaggio

• prodotti realizzati su misura

• prototipi e piccole serie di produzione

La documentazione può essere adattata in base al modo in cui il prodotto dovrà essere tagliato, lavorato, saldato, assemblato mediante viti o montato.

Che cosa può comprendere la consegna?

A seconda dell’incarico, la consegna può comprendere:

• disegni 2D

• modelli 3D

• viste quotate

• piante, prospetti e sezioni

• disegni d’assieme

• disegni di dettaglio

• viste esplose

• schemi di foratura

• principi di fissaggio

• documentazione per il montaggio

• indicazioni dei materiali

• distinte dei componenti

• liste dei materiali

• liste di taglio

• indicazioni delle revisioni

I formati di consegna più comuni sono:

• PDF per la verifica e la stampa

• DWG per la prosecuzione del lavoro CAD

• DXF, ad esempio per il taglio laser, al plasma o a getto d’acqua e per la lavorazione CNC

• STEP per il trasferimento di modelli 3D

Il preventivo specifica sempre quali disegni, elenchi e formati di file sono inclusi. I file CAD modificabili, i file DXF, i file STEP, le liste dei materiali e le liste di taglio non sono inclusi automaticamente, salvo esplicito accordo.

Dallo schizzo o dalla fotografia al disegno CAD definitivo

Spesso possiamo iniziare il lavoro sulla base di:

• uno schizzo a mano

• fotografie

• immagini di riferimento o di ispirazione

• dimensioni principali

• disegni esistenti

• documentazione grafica precedente

• un prodotto fisico

• un modello CAD già iniziato

• una descrizione della funzione desiderata

Dopo aver esaminato la documentazione, comunichiamo se è necessario integrare alcune misure o altre informazioni.

Quanto più chiare sono le informazioni relative a dimensioni, materiali, funzione, metodo di produzione e risultato desiderato, tanto più accuratamente possiamo valutare la portata dell’incarico e i tempi di consegna.

Come si svolge il lavoro

1. Ci inviate la documentazione

Inviateci schizzi, fotografie, misure, disegni esistenti e una breve descrizione di ciò che deve essere disegnato.

2. Esaminiamo il progetto

Valutiamo quali disegni e formati di file siano necessari e se occorra integrare alcune informazioni.

3. Ricevete un preventivo

Il preventivo specifica:

• quali disegni devono essere realizzati

• il livello di dettaglio incluso

• quali formati di file saranno consegnati

• se sono incluse liste o documentazione per il montaggio

• il numero di revisioni

• i tempi di consegna

• il prezzo

• eventuali limitazioni o esclusioni

4. Viene elaborata la documentazione CAD

Realizziamo i disegni e definiamo gli aspetti importanti relativi a dimensioni, materiali, configurazione e utilizzo previsto.

5. I disegni vengono verificati e consegnati

Il committente verifica la documentazione prima che i file definitivi vengano consegnati nel formato concordato.

Differenza tra disegni CAD e calcoli strutturali

Un disegno CAD rappresenta, ad esempio, la forma, le dimensioni, la posizione, i materiali, i dettagli e il modo in cui i diversi componenti devono essere collegati.

Un calcolo strutturale viene utilizzato per verificare la capacità portante, la stabilità, i carichi, le deformazioni, il dimensionamento dei materiali e i fissaggi.

I calcoli strutturali e il dimensionamento formale delle strutture portanti non sono automaticamente inclusi in un ordine di disegni CAD.

Quando il progetto comprende una struttura portante o rilevante per la sicurezza, può essere necessario che un progettista strutturale dimensioni o verifichi la soluzione. Il preventivo specifica chi è responsabile dei calcoli, dei disegni, delle verifiche e delle eventuali firme o approvazioni.

Si tratta di un servizio di disegno digitale

Il servizio comprende la realizzazione di disegni CAD e file digitali secondo la portata indicata nel preventivo.

Le seguenti prestazioni non sono automaticamente incluse:

• produzione del prodotto fisico

• materiali

• trasporto

• montaggio

• rilievi sul posto

• oneri relativi al permesso di costruire

• calcoli strutturali

• contatti con le autorità

• marcatura CE o certificazione dei prodotti

• programmazione delle macchine

• costi per consulenti esterni

Inviate la documentazione per ricevere un preventivo

Avete bisogno di disegni CAD per un progetto edilizio, un prodotto, una struttura in acciaio, un componente in legno o un progetto speciale?

Inviate schizzi, fotografie, misure e disegni esistenti a:

CC Metall AB
Persona di contatto: Christoffer Eskilsson
E-mail: christoffer@ccmetall.com
Telefono: +46 70 448 64 47
Sede: Gränna, Svezia
Area operativa: tutta Europa

Esamineremo la documentazione e vi forniremo informazioni sulla portata dell’incarico, sul prezzo, sui tempi di consegna e sulle fasi successive.
