Vad är bygglovsritningar?
Bygglovsritningar är de ritningar som kommunen använder för att förstå vad du vill bygga, ändra eller bygga till. Ritningarna behöver visa byggnadens utformning, placering, mått och hur den förhåller sig till den befintliga fastigheten och omgivningen.

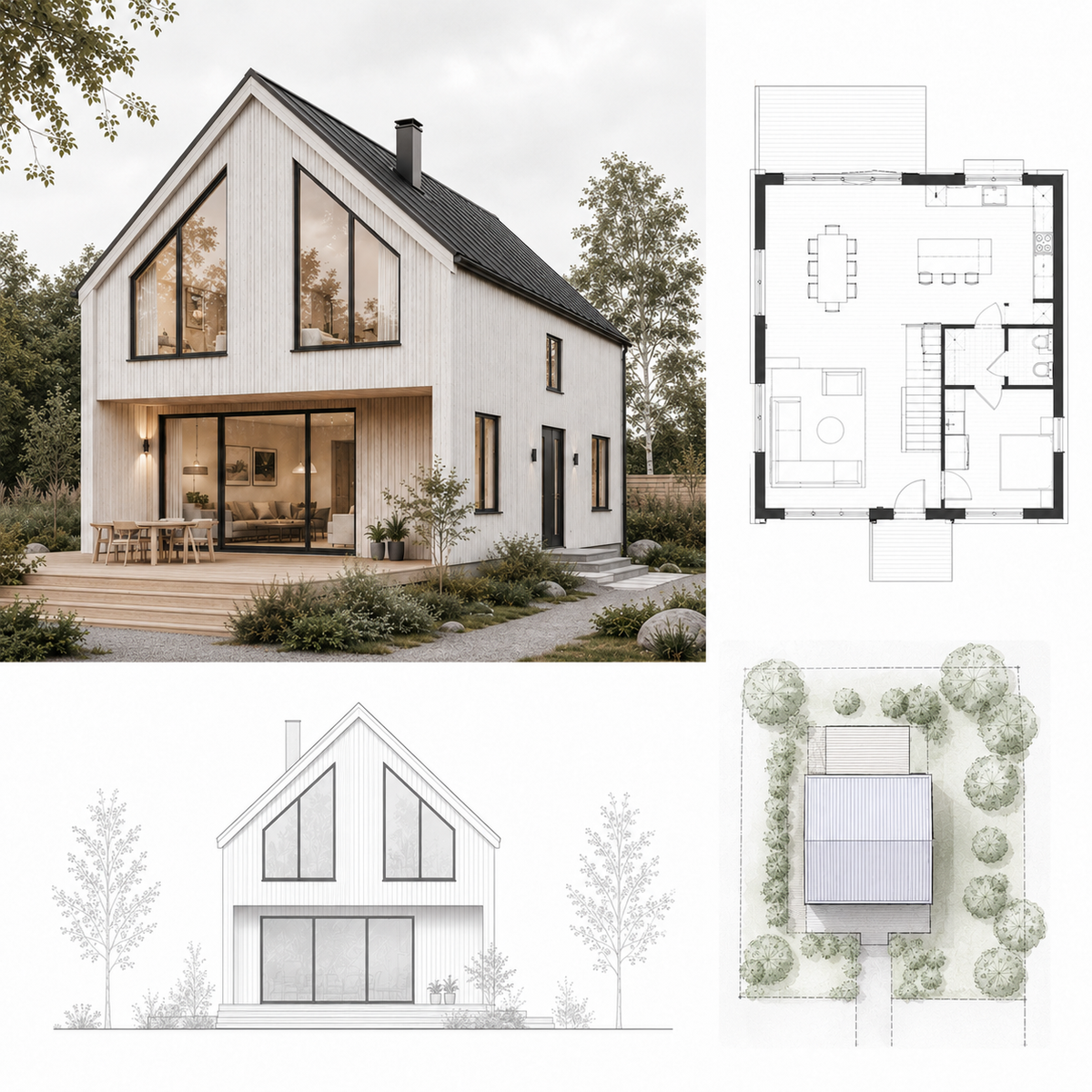

Vilka ritningar som behövs beror på projektets omfattning. Ett vanligt bygglovsunderlag kan innehålla en situationsplan som visar byggnadens placering på fastigheten, planritningar som visar byggnaden ovanifrån, fasadritningar som visar byggnadens utsidor samt en sektionsritning som visar byggnadens höjder, våningsplan, tak och invändiga uppbyggnad från sidan.
CC Drawing anpassar ritningsunderlaget efter det aktuella projektet och det material som redan finns. Vi kan arbeta vidare från exempelvis handskisser, fotografier, befintliga ritningar, mått och kommunens kartunderlag och ta fram tydliga handlingar som kan användas i bygglovsansökan.
Målet är att göra processen så enkel som möjligt för kunden och samtidigt ta fram ett tydligt ritningsunderlag som kommunen kan granska.
Vad behöver du bygglovsritningar till?
CC Drawing tar fram bygglovsritningar för många olika typer av byggprojekt. Underlaget anpassas efter vad som ska byggas eller förändras, vilka befintliga handlingar som finns och vilka ritningar som behövs för det aktuella projektet.
Vilka ritningar behövs för bygglov?

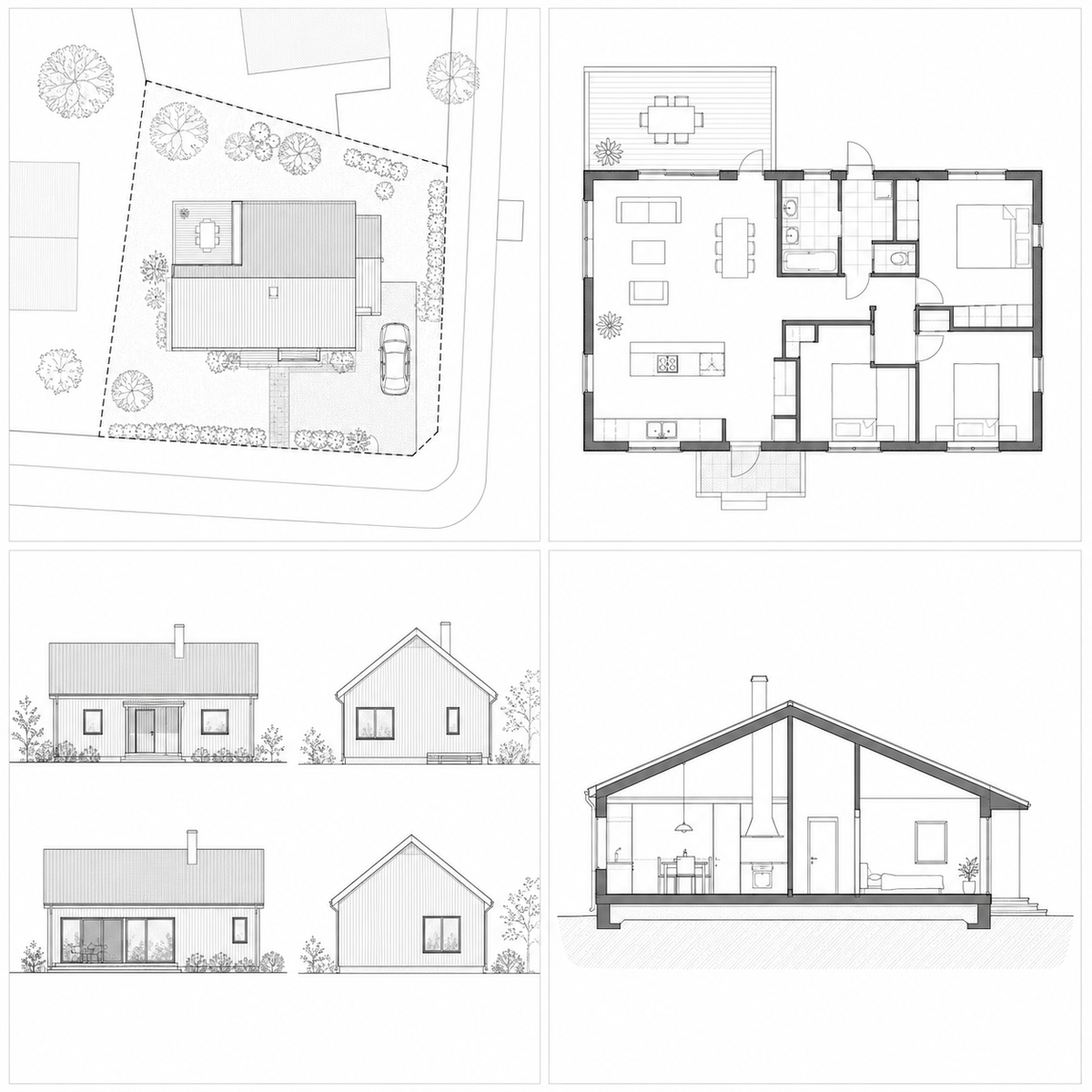

Vilka ritningar som behövs beror på vad du ska bygga eller förändra, men ett vanligt bygglovsunderlag består ofta av situationsplan, planritningar, fasadritningar och sektionsritning. CC Drawing anpassar handlingarna efter projektets omfattning och de krav som gäller för den aktuella ansökan.

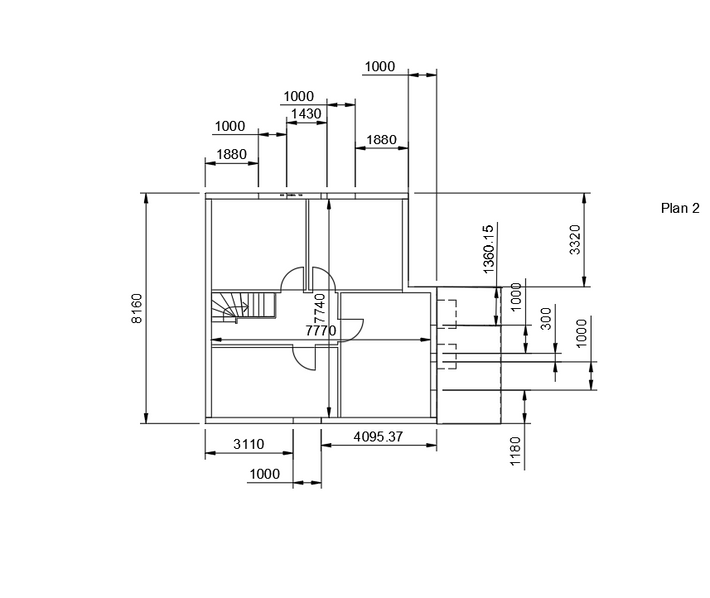

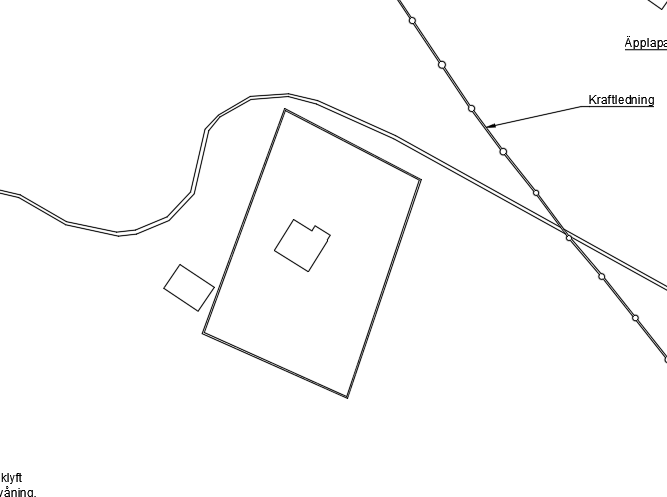

Situationsplanen visar var byggnaden eller tillbyggnaden är placerad på fastigheten och hur den förhåller sig till tomtgränser, befintliga byggnader, vägar och andra viktiga delar på tomten. Planritningen visar byggnaden ovanifrån och redovisar bland annat rum, väggar, dörrar, fönster och byggnadens viktigaste mått.

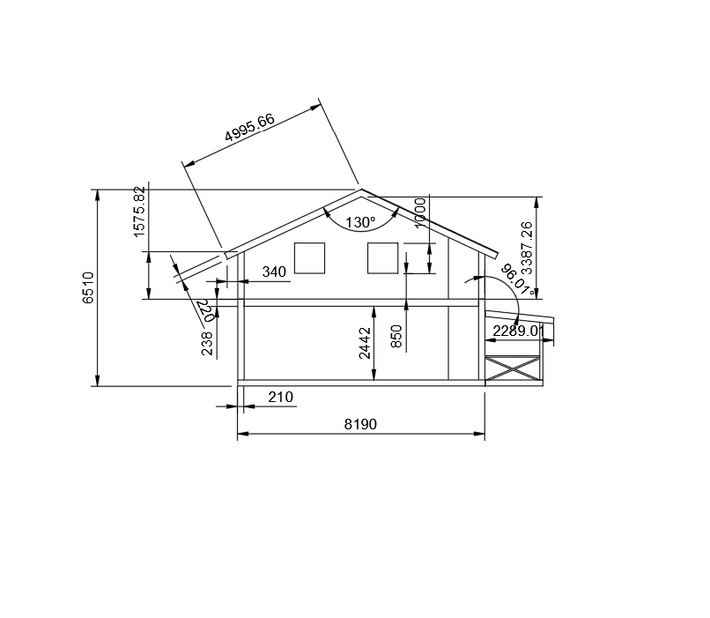

Fasadritningarna visar byggnadens utsidor från olika väderstreck och redovisar exempelvis fönster, dörrar, tak, material, marknivåer och byggnadens utseende. Sektionsritningen visar byggnaden från sidan och används för att tydliggöra våningshöjder, takhöjd, taklutning, golvnivåer och andra viktiga höjdmått.
Vid vissa projekt kan även ytterligare handlingar behövas, exempelvis takplan, markplanering eller andra kompletterande ritningar. Vi går igenom projektet och anpassar ritningspaketet efter vad som behöver redovisas.
En revidering ingår alltid, så att ritningarna kan justeras en gång efter kundens eller kommunens återkoppling.
Vi hjälper dig att ta fram ritningarna från ditt underlag

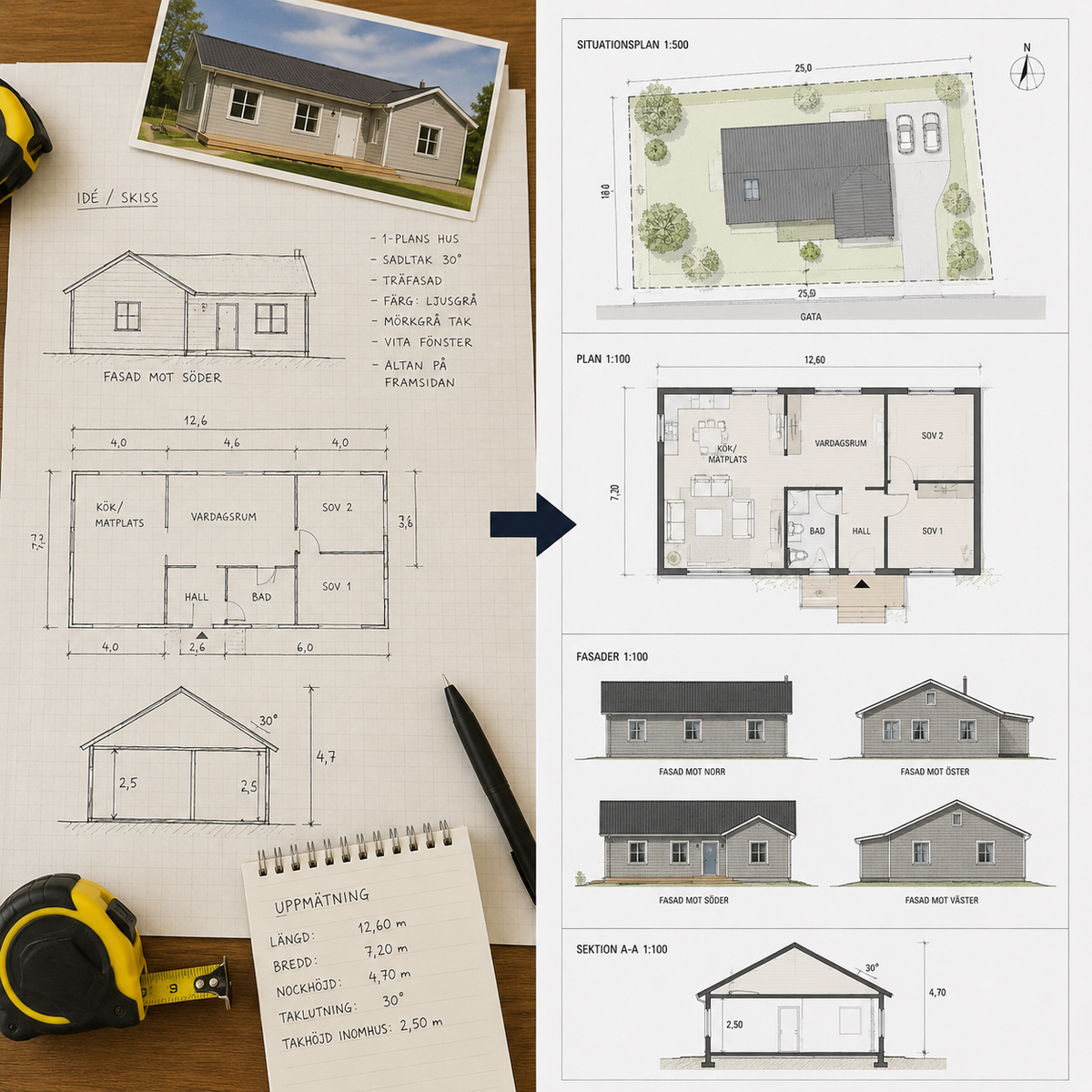

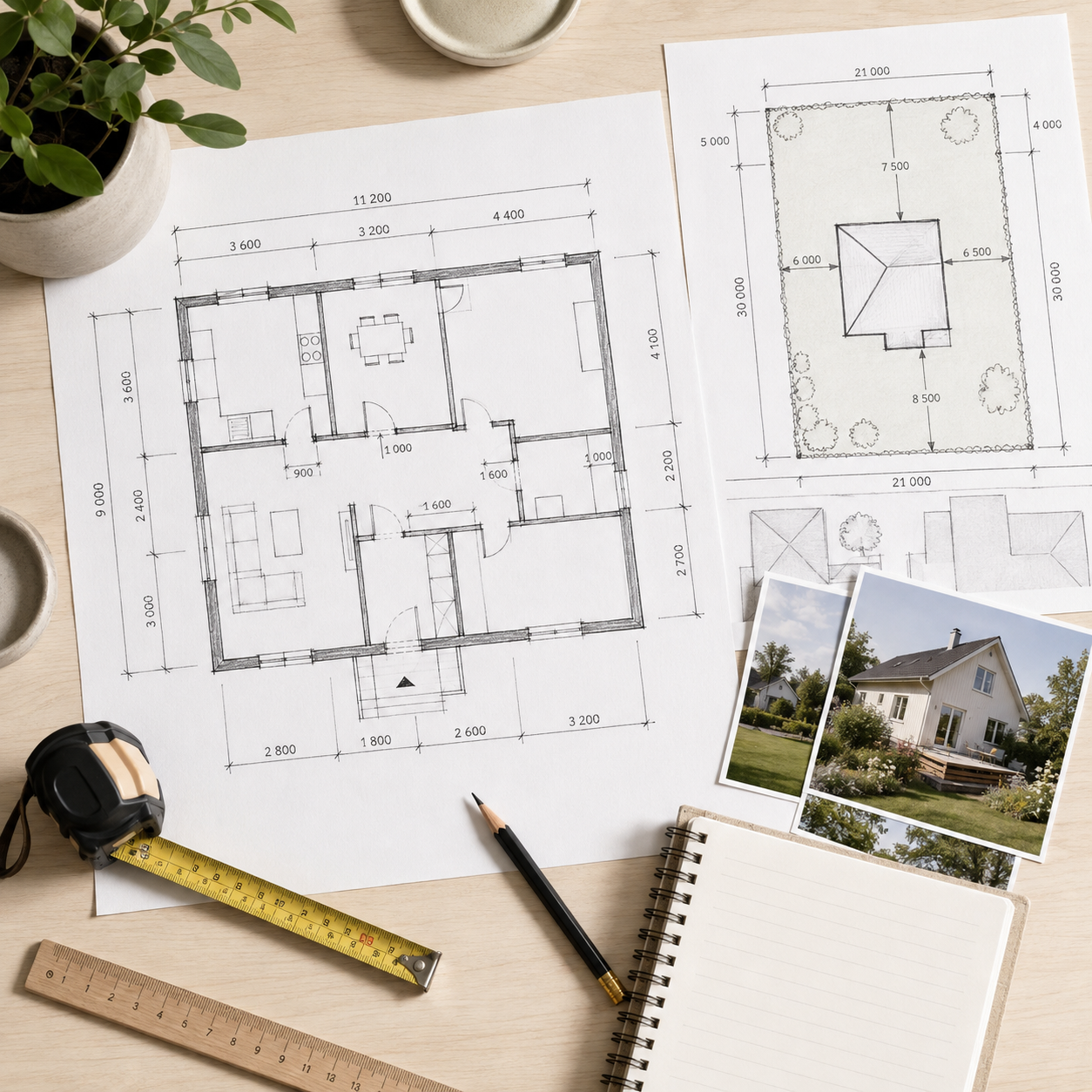

Du behöver inte ha färdiga ritningar när du kontaktar CC Drawing. Vi kan utgå från en enkel handskiss, fotografier, uppmätta mått, befintliga ritningar och kommunens kartunderlag och använda detta som grund för att ta fram bygglovsritningarna.
Vi går igenom det material du skickar och ser vilka uppgifter som behövs för att kunna rita upp byggnaden eller den förändring som ska göras. Om något saknas berättar vi vilka mått, fotografier eller kompletteringar som behöver tas fram innan ritningsarbetet fortsätter.

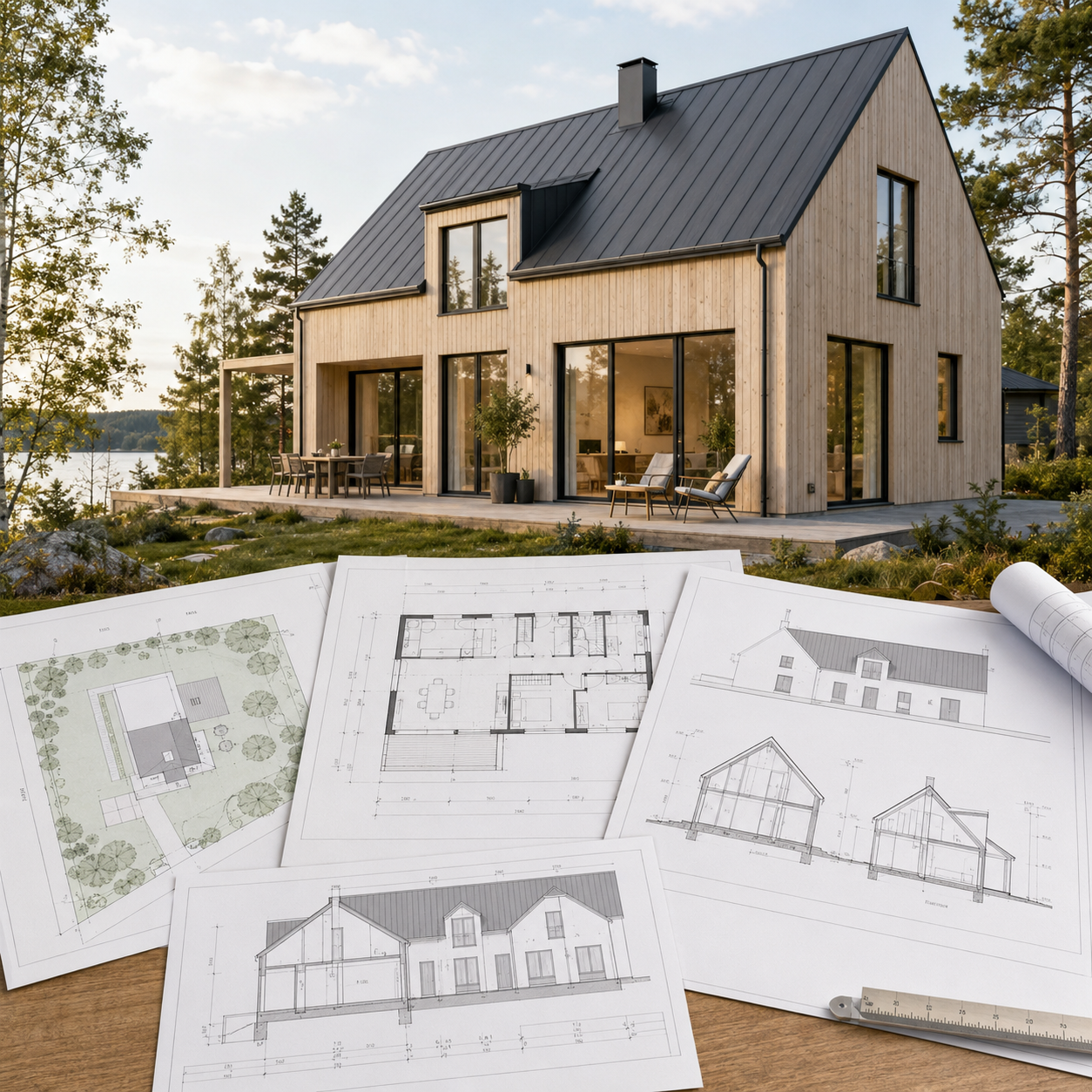

När underlaget är komplett tar vi fram de ritningar som behövs för projektet, exempelvis situationsplan, planritningar, fasadritningar och sektionsritning. Ritningarna anpassas efter byggnadens utformning och den åtgärd som bygglovsansökan gäller.
När ritningarna är färdiga får du dem digitalt för genomgång och användning i bygglovsansökan. En revidering ingår alltid, vilket innebär att vi kan justera ritningarna en gång efter din genomgång eller efter återkoppling från kommunen.
Så går ett bygglovsprojekt till
Du skickar ditt underlag
Skicka de skisser, fotografier, mått, befintliga ritningar och kartor som finns för projektet. Beskriv även kort vad du vill bygga, bygga till eller förändra. Om något saknas berättar vi vilka uppgifter som behöver kompletteras.
Vi går igenom projektet
När vi har fått underlaget går vi igenom byggnadens mått, placering, utformning och vilka ritningar som behöver tas fram. Vi kontrollerar även vilket ytterligare underlag som kan behövas för att kunna påbörja ritningsarbetet.
Bygglovsritningarna tas fram
När underlaget är komplett börjar vi rita projektet. Beroende på uppdraget kan ritningspaketet innehålla situationsplan, planritningar, fasadritningar, sektionsritning och andra kompletterande handlingar. Normal leveranstid är cirka 8 arbetsdagar efter att vi har fått ett komplett underlag.
Granskning, revidering och leverans
När ritningarna är färdiga får du dem digitalt för genomgång. En revidering ingår alltid, vilket innebär att vi kan göra en omgång justeringar efter din genomgång eller efter återkoppling från kommunen. Därefter levereras det uppdaterade ritningsunderlaget digitalt för fortsatt bygglovsprocess.
Skicka mått, skisser och information om projektet
Du behöver inte ha färdiga ritningar när du kontaktar CC Drawing. Vi kan börja från en enkel handskiss, fotografier, befintliga ritningar eller andra underlag som visar byggnaden och den förändring du vill göra. Det viktigaste är att vi får tillräckligt med information för att kunna förstå byggnadens mått, utformning och placering.
För en befintlig byggnad behöver vi normalt byggnadens yttermått samt mått som visar var dörrar och fönster är placerade. Det innebär exempelvis fönster- och dörrbredder, avstånd från hörn till öppningar och avstånd mellan fönster och dörrar. Även innerväggarnas placering och viktiga invändiga mått behöver framgå om planritningen ska ritas upp.
Vi behöver också information om byggnadens höjder och tak. Det kan exempelvis vara våningshöjd, nockhöjd, taklutning och vilken typ av tak som finns eller planeras. Om fasaden ska förändras är det bra att ange fasadmaterial samt önskade kulörer på fasad, tak, fönster, dörrar, vindskivor och andra synliga byggnadsdelar.
För situationsplanen behöver vi kommunens kartunderlag eller motsvarande underlag över fastigheten. Där ska byggnadens placering kunna bestämmas i förhållande till tomtgränser, andra byggnader och vid behov väg eller infart. Vid en ny byggnad eller tillbyggnad behöver vi därför mått som visar var den ska placeras på tomten.
Skicka gärna även fotografier av byggnaden och tomten från flera håll. Bilderna gör det betydligt enklare för oss att förstå förutsättningarna på platsen. Fastighetsbeteckning, kommun och en kort beskrivning av vad du vill bygga eller förändra ska också följa med.
Du behöver inte veta exakt vilka mått som krävs innan du kontaktar oss. Skicka det underlag du har så går vi igenom projektet och berättar vad som eventuellt behöver kompletteras innan ritningsarbetet börjar.
Vanliga frågor om bygglovsritningar
Bygglovsritningar är de ritningar som kommunen använder för att förstå vad du vill bygga, ändra eller bygga till. De visar bland annat byggnadens placering, planlösning, fasader, höjder och andra uppgifter som behövs för att kommunen ska kunna pröva ansökan.
Det beror på projektet. Ett vanligt underlag kan innehålla situationsplan, planritningar, fasadritningar och sektionsritning. Vid vissa projekt kan även exempelvis takplan, markplanering eller andra kompletterande ritningar behövas.
Ja. Vi kan utgå från skisser, fotografier och mått från byggnaden eller tomten. Vi går igenom det material du har och berättar vilka uppgifter som behöver kompletteras innan vi börjar rita.
För en befintlig byggnad behöver vi normalt yttermått, placering och bredd på dörrar och fönster, avstånd mellan öppningar samt viktiga invändiga mått. Vi kan även behöva höjder, taklutning och mått som visar hur byggnaden är placerad på fastigheten.
I många bygglovsärenden behövs en situationsplan som visar var byggnaden eller tillbyggnaden är placerad på fastigheten. Vi utgår normalt från kommunens kartunderlag eller annat lämpligt underlag över tomten.
Ja. Vi kan ta fram ritningar som tydligt visar både befintligt och nytt utförande så att kommunen enkelt kan se vad som förändras.
Ja. Vi tar fram bygglovsritningar för garage, carportar, förråd och andra komplementbyggnader i olika storlekar.
Ja. Vi kan ta fram bygglovsritningar för nya bostadshus och fritidshus med exempelvis situationsplan, planritningar, fasader och sektion.
När vi har fått ett komplett underlag är vår normala leveranstid cirka 8 arbetsdagar. Mer omfattande projekt kan ta längre tid beroende på projektets storlek och komplexitet.
Ja. En revidering ingår alltid i våra bygglovsritningar. Det innebär att vi kan göra en omgång justeringar efter din genomgång eller efter återkoppling från kommunen.
Om kommunen efterfrågar en ändring i de bygglovsritningar vi har tagit fram kan den ingå i den revidering som alltid ingår. Om kommunen efterfrågar helt nya handlingar eller ett större tillägg till uppdraget går vi igenom detta separat innan arbetet fortsätter.
Ja. Om projektet även behöver konstruktionsritningar och beräkningar kan CC Drawing hjälpa till med detta som ett separat uppdrag.
Ja. Bygglovsritningarna levereras digitalt i PDF-format så att de enkelt kan användas vid bygglovsansökan.
Skicka ditt projekt till CC Drawing
Behöver du bygglovsritningar för en nybyggnad, tillbyggnad, garage, carport, attefallshus, uterum, fasadändring eller något annat byggprojekt kan CC Drawing hjälpa dig att ta fram ett tydligt och professionellt ritningsunderlag för bygglovsansökan.
Du kan skicka en enkel skiss, fotografier, mått, befintliga ritningar och kommunens kartunderlag. Vi går igenom materialet och berättar om något behöver kompletteras innan ritningsarbetet börjar.
När vi har fått ett komplett underlag är vår normala leveranstid cirka 8 arbetsdagar. Ritningarna levereras digitalt och en revidering ingår alltid, så att vi kan göra en omgång justeringar efter din genomgång eller efter återkoppling från kommunen.
Oavsett om projektet är litet eller omfattande anpassar vi ritningsunderlaget efter det som ska byggas eller förändras.
