Vad är ventilationsritningar?

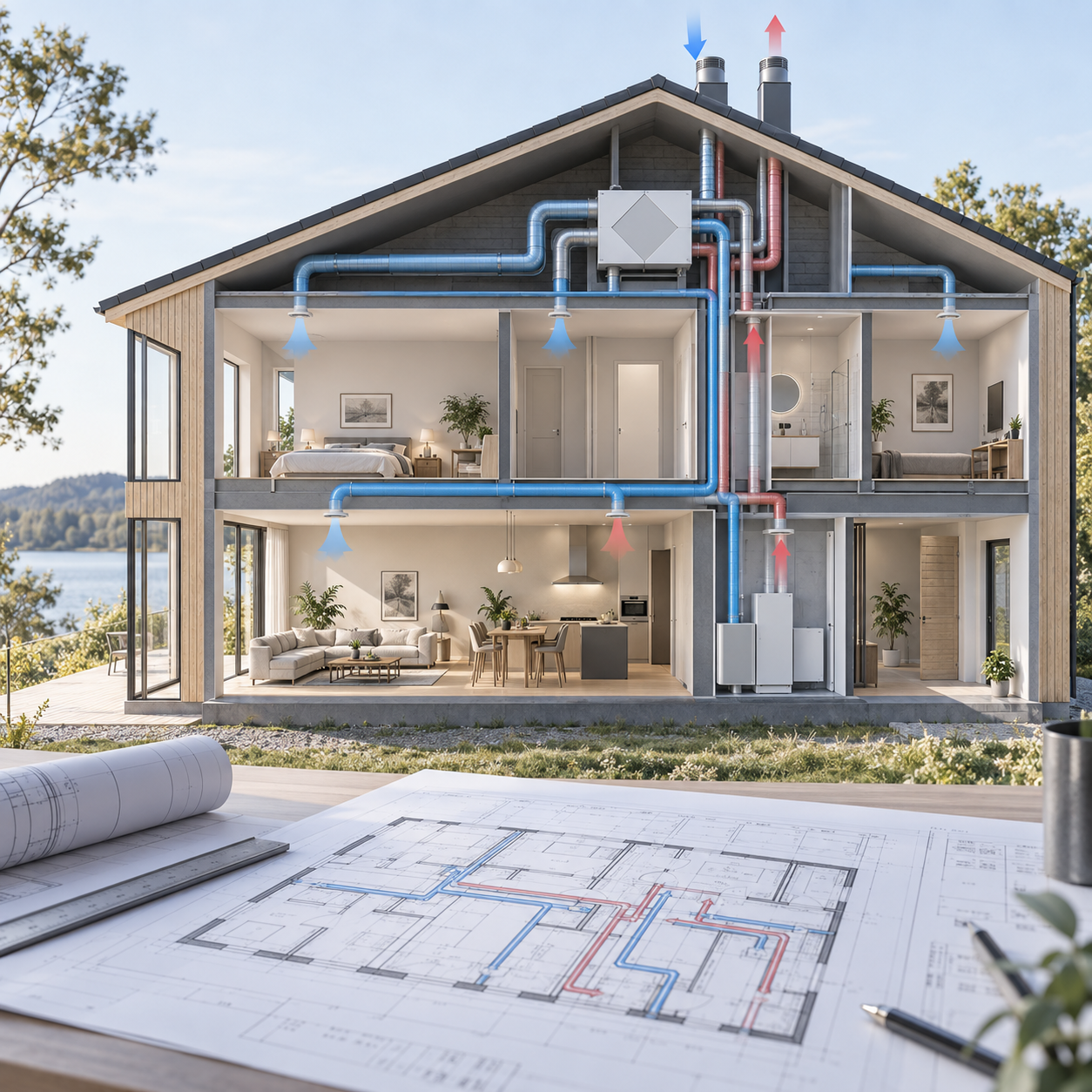

Ventilationsritningar visar hur byggnadens ventilationssystem är tänkt att fungera och hur luften ska fördelas mellan olika rum. Ritningarna kan visa kanaldragningar, tilluft, frånluft, ventilationsdon, aggregat, schakt och andra delar som ingår i systemet.
Tilluft används för att föra in frisk luft till exempelvis sovrum, vardagsrum, kontor och andra vistelseytor. Frånluft förs normalt bort från utrymmen som badrum, WC, tvättstuga och andra rum där fukt, lukt eller förorenad luft behöver transporteras bort.
Vid system med värmeåtervinning, exempelvis FTX, kan ritningarna även visa ventilationsaggregatets placering och hur tilluft, frånluft, uteluft och avluft ansluts till systemet. Kanalernas placering behöver planeras så att de får plats i byggnaden och fungerar tillsammans med konstruktion, VVS och övriga installationer.
Ventilationsritningar kan användas vid nybyggnad, tillbyggnad, ombyggnad eller när ett befintligt ventilationssystem ska förändras. Ett tydligt ritningsunderlag gör det enklare att planera installationerna innan arbetet börjar och minskar risken för konflikter mellan kanaler, bjälklag, balkar, schakt och andra tekniska system.
CC Drawing anpassar ventilationsunderlaget efter byggnaden och projektets omfattning och kan samordna ritningarna med bygglovsritningar, konstruktionsritningar och VVS-ritningar.
Vad kan ventilationsritningarna omfatta?

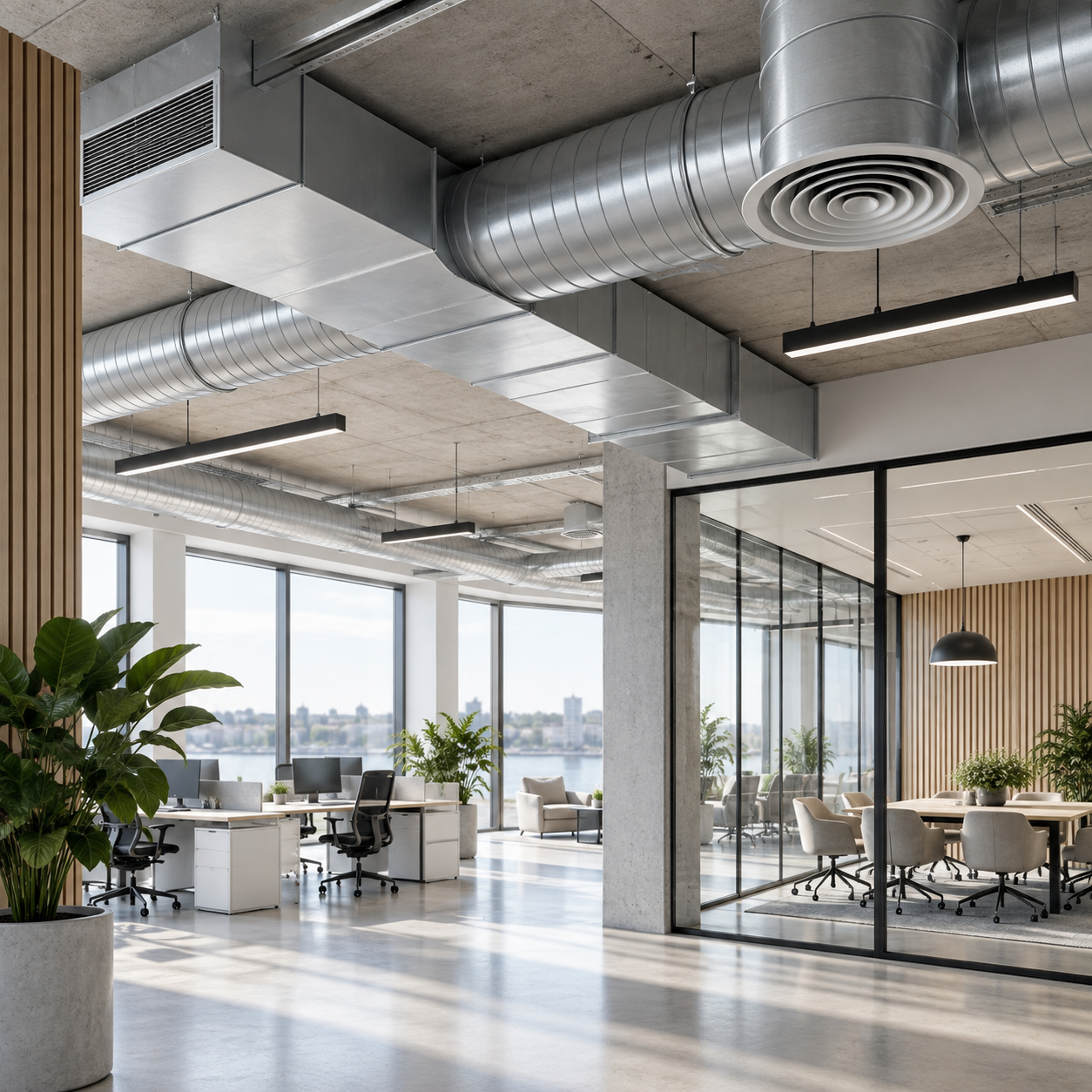

Ventilationsunderlaget anpassas efter byggnadens storlek, användning och vilket ventilationssystem som ska användas. Ritningarna kan omfatta både mindre bostäder och mer omfattande system i flerbostadshus, lokaler och industribyggnader.

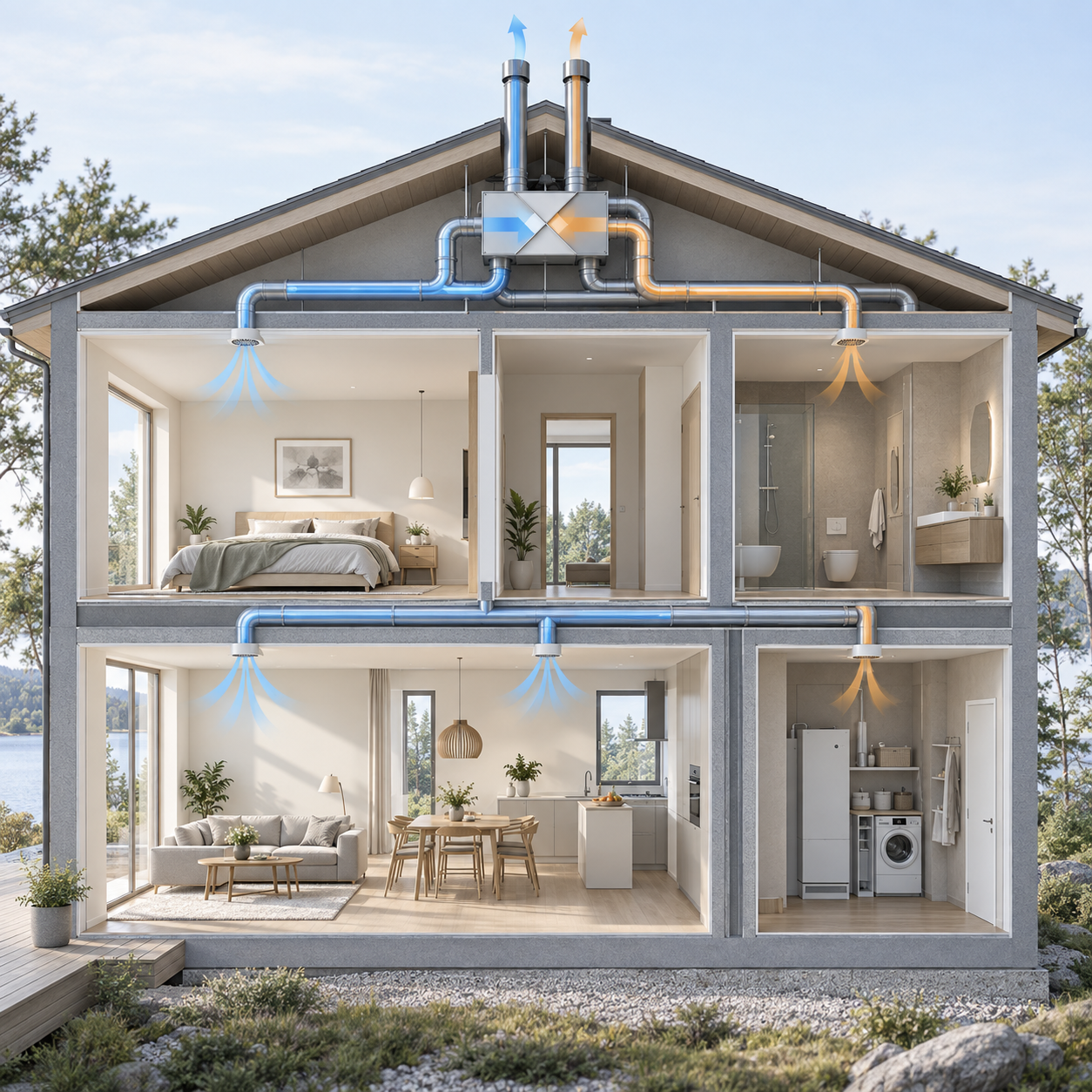

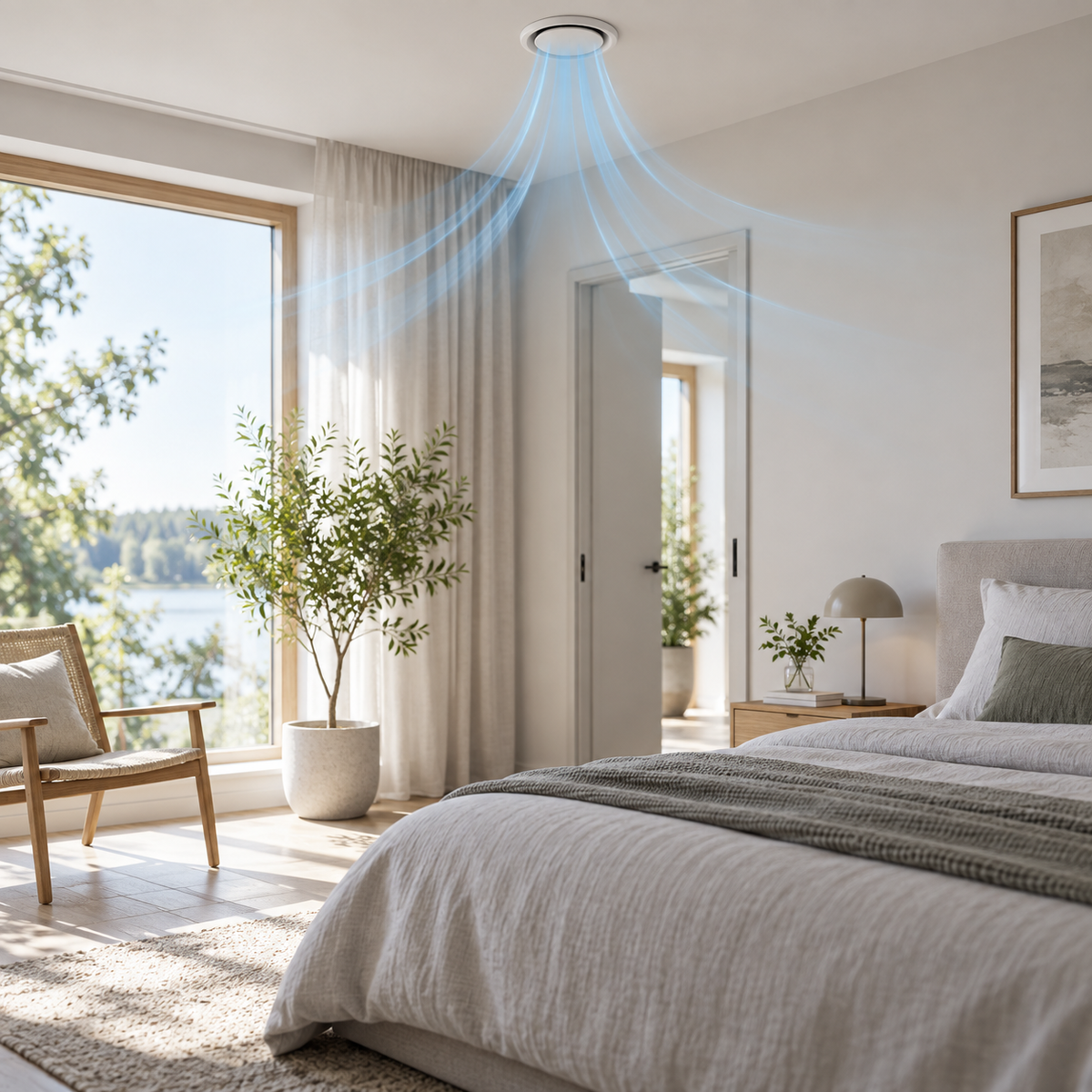

Tilluft
Ritningar som visar hur frisk luft tillförs exempelvis sovrum, vardagsrum, kontor och andra vistelseytor. Placering av tilluftsdon och kanaldragningar anpassas efter rummens utformning och ventilationssystemet.

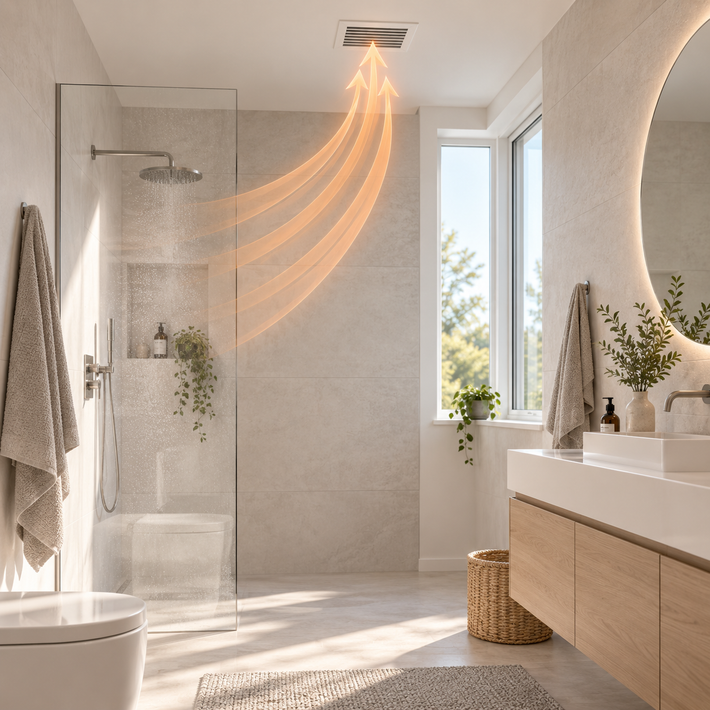

Frånluft
Frånluften transporterar bort använd luft från exempelvis badrum, WC, tvättstuga och andra utrymmen. Ritningarna kan visa frånluftsdon, kanaler och anslutningar till ventilationssystemet.
Ventilationskanaler
Underlaget kan visa kanalernas placering och dragning genom byggnaden samt hur de ansluter mellan olika rum, våningsplan och ventilationsaggregat.

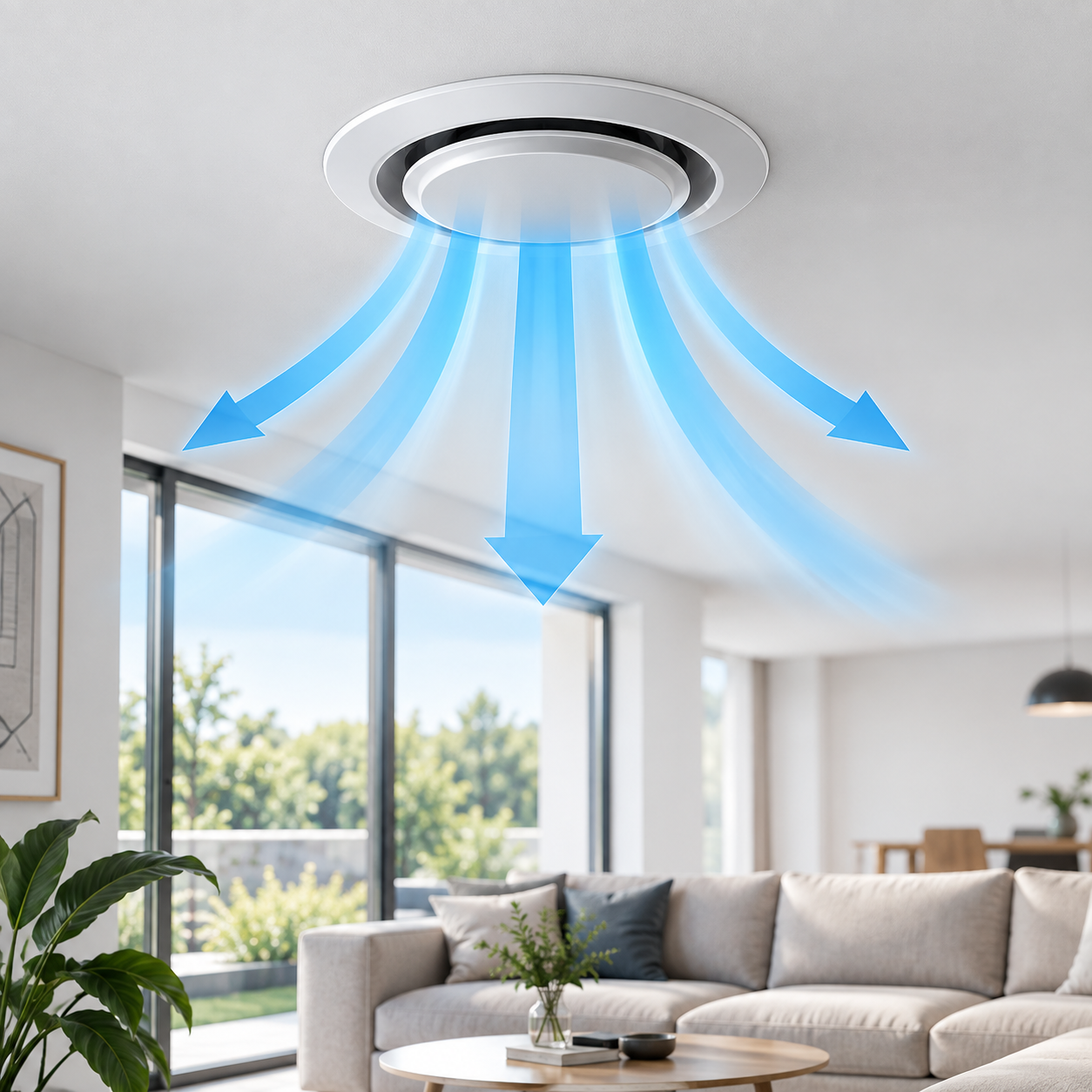

Ventilationsdon
Placering av tillufts- och frånluftsdon kan redovisas så att luften fördelas på ett lämpligt sätt i byggnadens olika utrymmen.

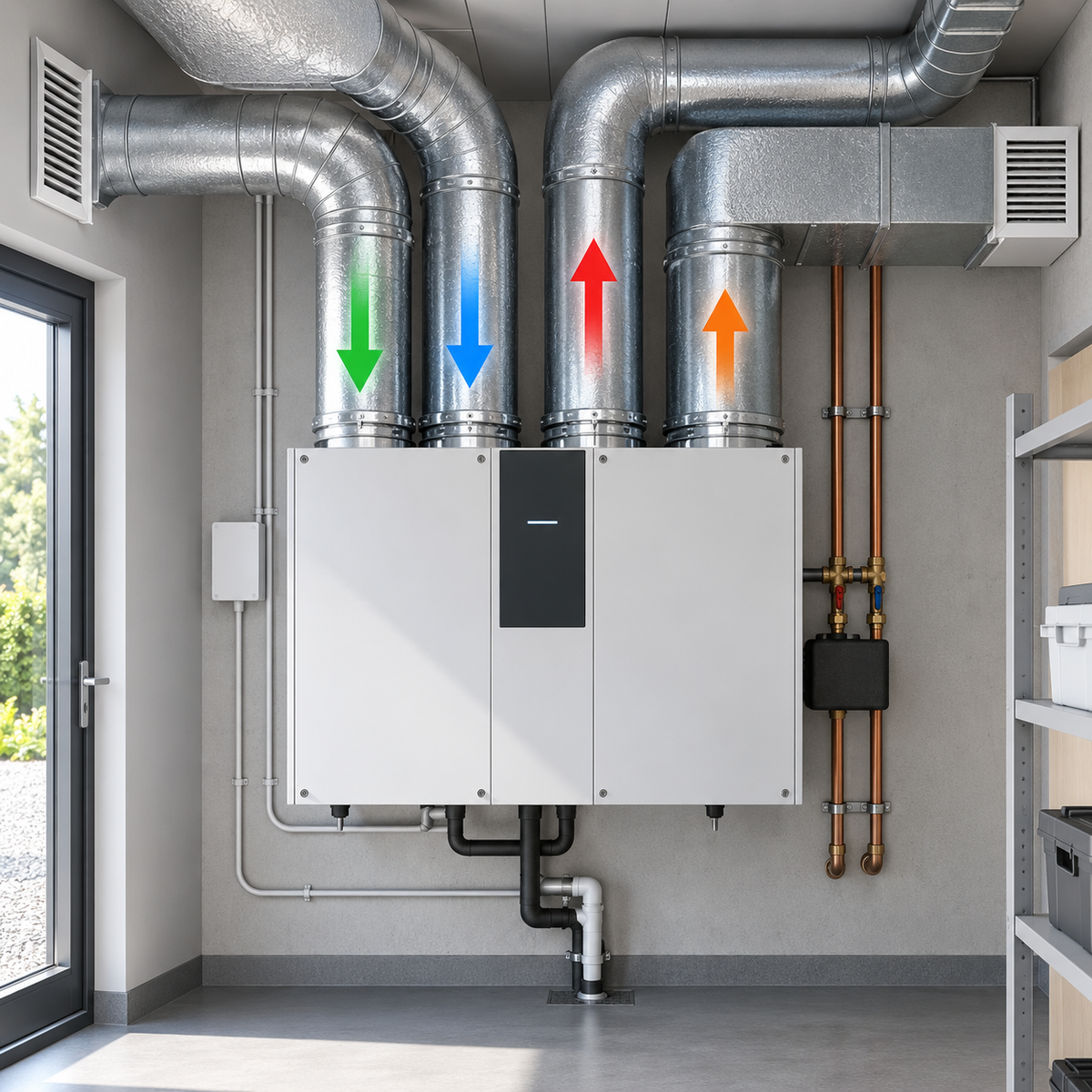

Ventilationsaggregat
Ritningarna kan visa placeringen av ventilationsaggregatet och hur kanaler för tilluft, frånluft, uteluft och avluft ansluter till aggregatet.

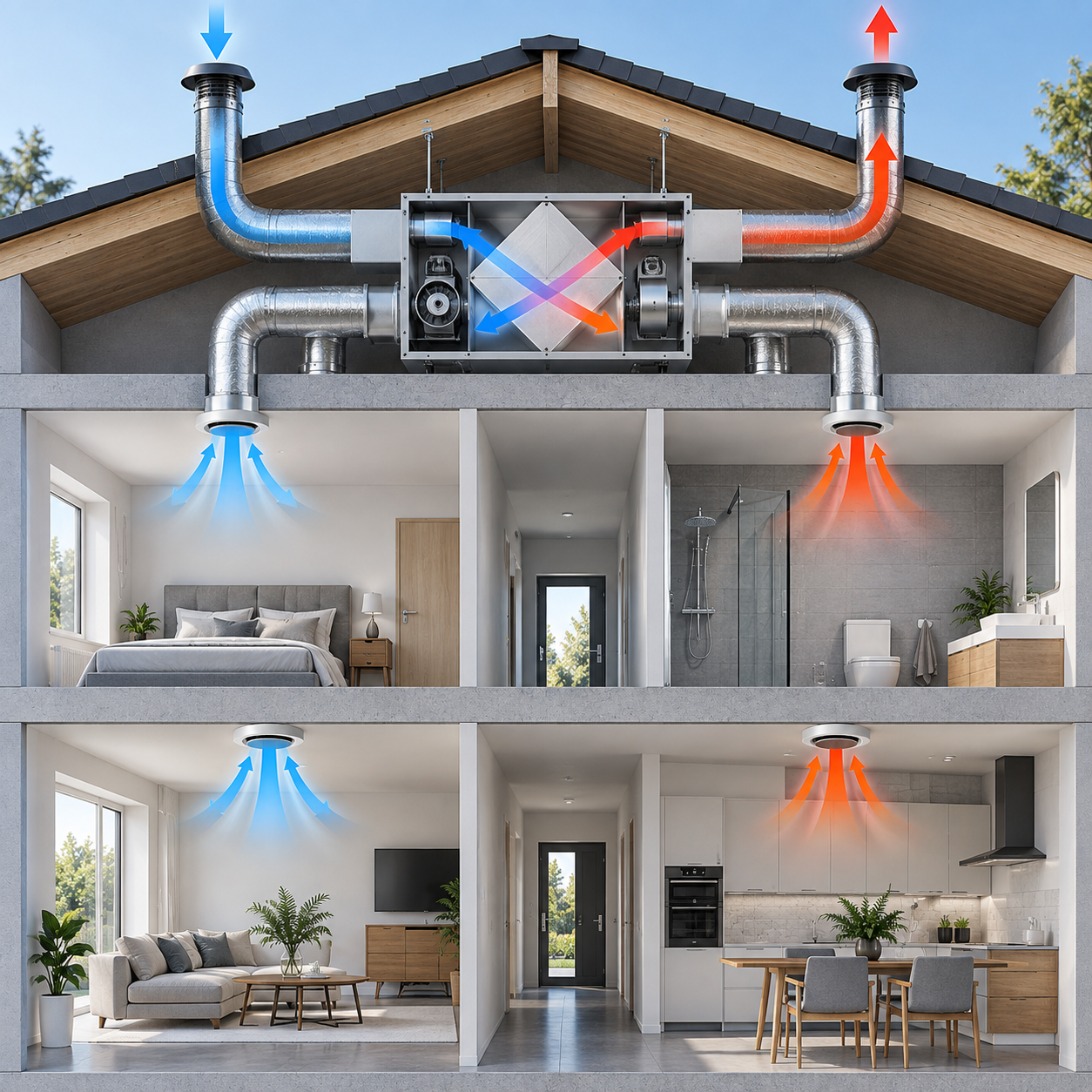

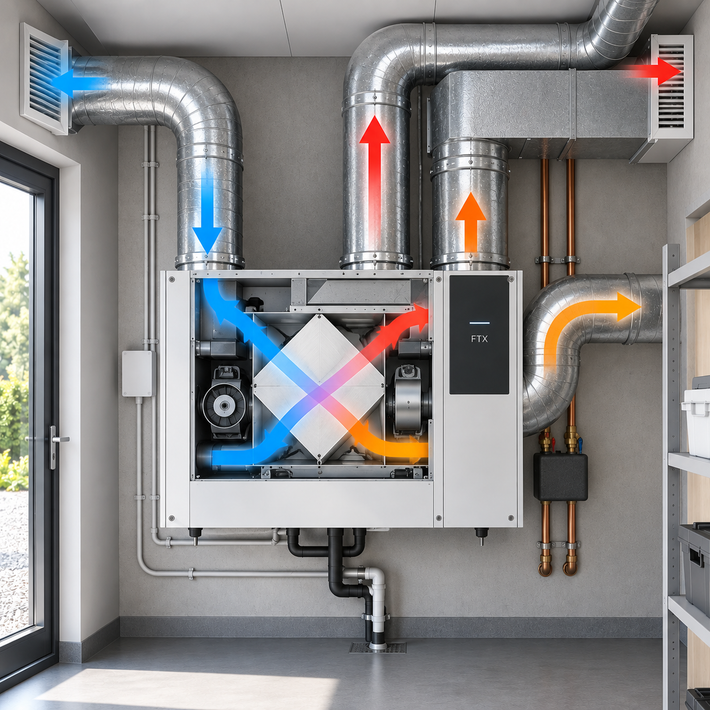

FTX och värmeåtervinning
För byggnader med FTX-system kan underlaget visa hur till- och frånluftssystemet är uppbyggt och hur värmeåtervinningen integreras i ventilationslösningen.

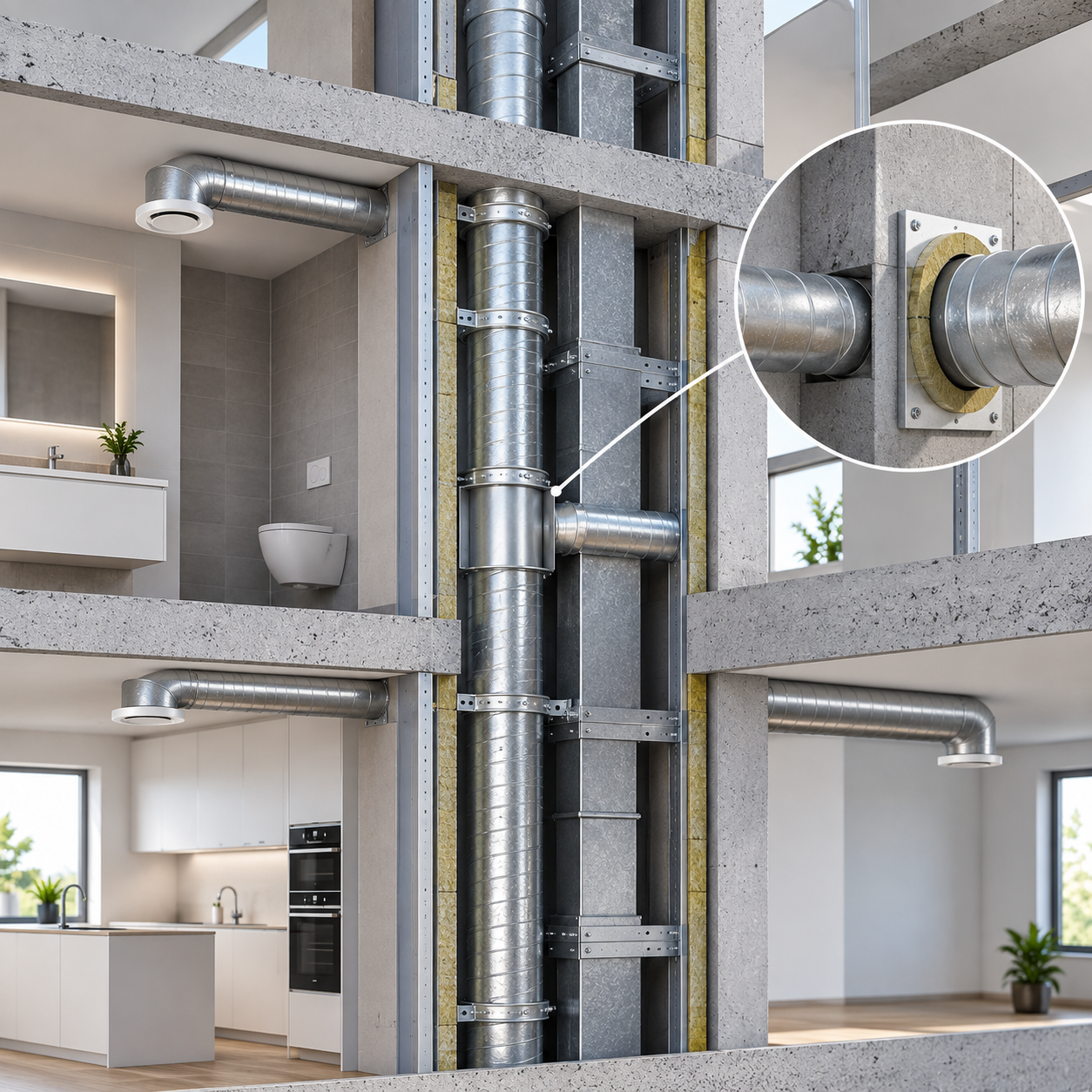

Schakt och genomföringar
Ventilationskanaler behöver ofta passera mellan våningsplan och genom väggar eller bjälklag. Ritningarna kan därför visa schakt, kanalstråk och viktiga genomföringar som behöver samordnas med konstruktionen.

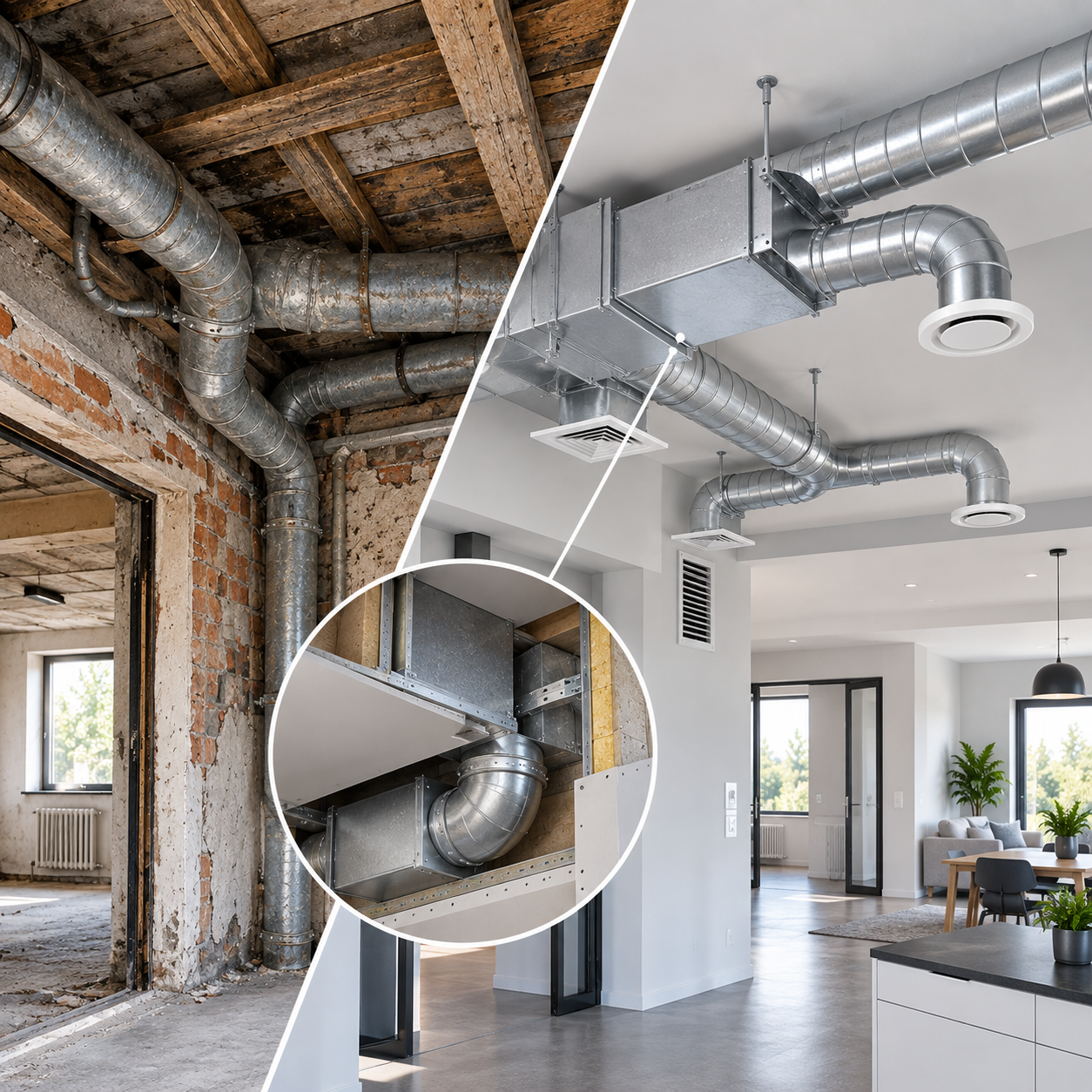

Ombyggnad och speciallösningar
Vid ombyggnader kan ventilationsunderlaget anpassas efter befintliga kanaler, don och aggregat. Nya delar kan projekteras utifrån byggnadens befintliga förutsättningar och den förändring som ska göras.

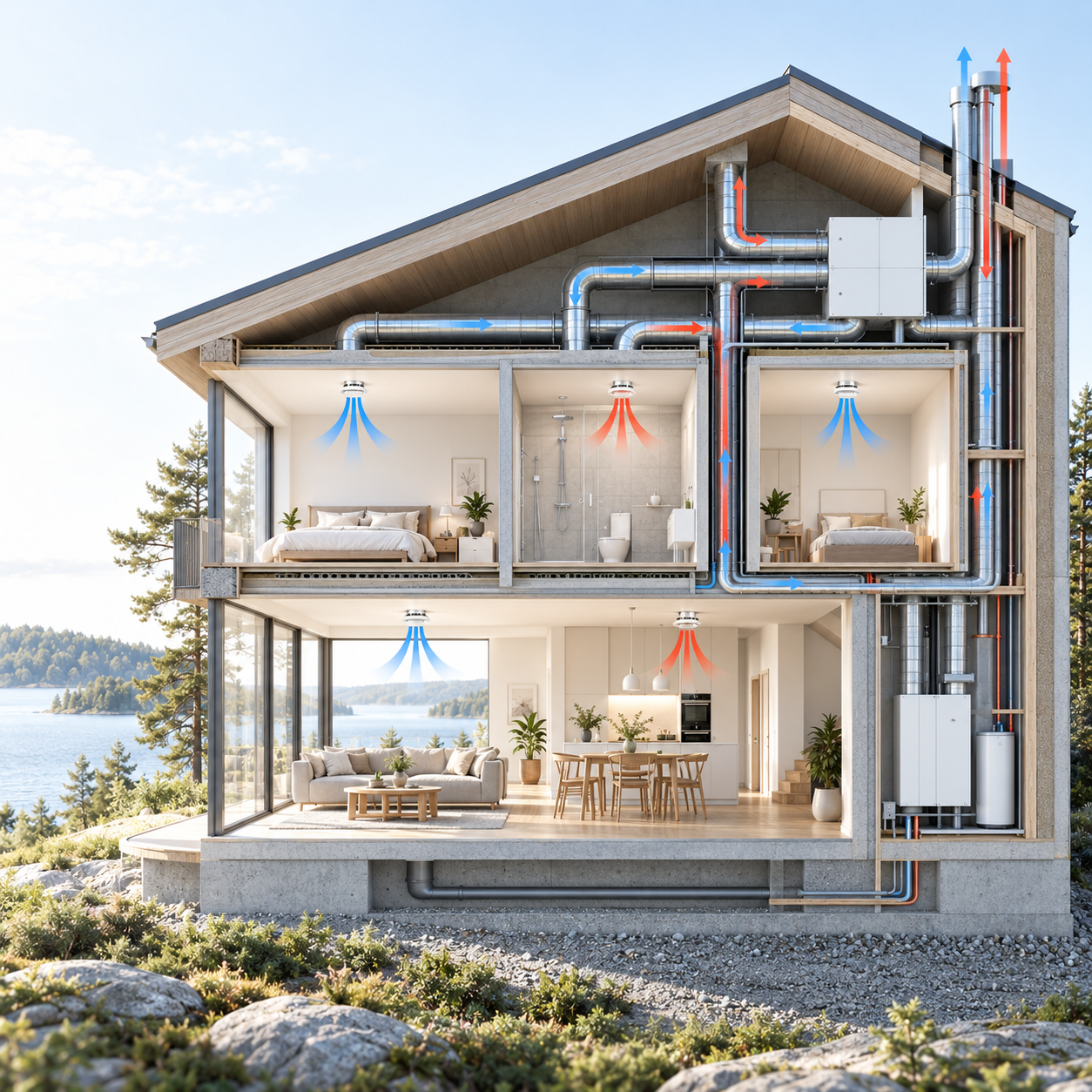

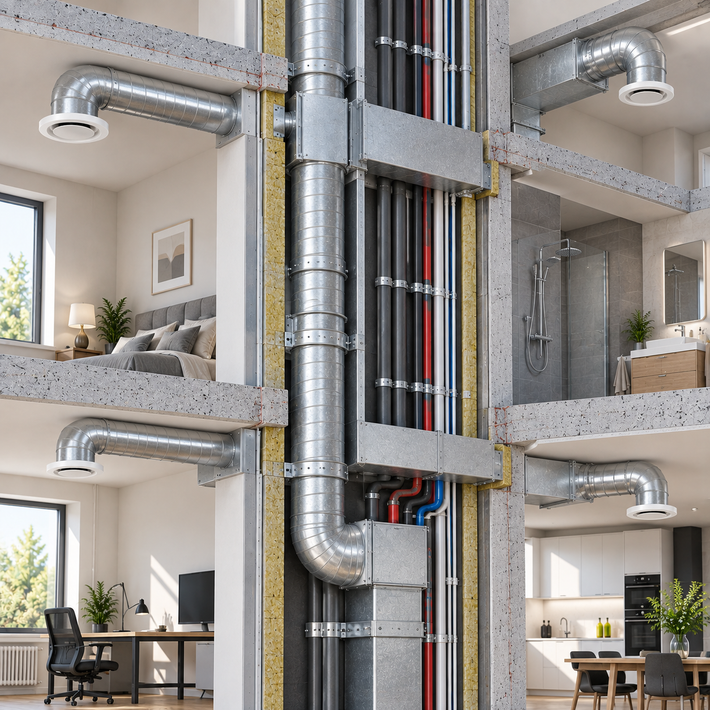

Samordning mellan ventilation, konstruktion och installationer
Ventilationskanaler behöver planeras tidigt i byggprojektet eftersom de ofta tar relativt stor plats och ska passera genom väggar, bjälklag, undertak och tekniska schakt. En genomtänkt kanaldragning gör det enklare att få ventilationssystemet att fungera tillsammans med byggnadens planlösning och konstruktion.
Placering av aggregat, tillufts- och frånluftskanaler, don och schakt behöver anpassas efter bland annat rumshöjder, balkar, bärande väggar och andra konstruktionsdelar. Genomföringar genom väggar och bjälklag behöver också planeras så att kanaldragningen kan genomföras på ett praktiskt sätt.
Ventilationen behöver dessutom samordnas med VVS, el och andra tekniska installationer. Om flera system ska använda samma undertak, teknikrum eller schakt är det viktigt att det finns tillräckligt med utrymme och att installationerna inte hamnar i konflikt med varandra.
I flerbostadshus, lokaler och större byggnader kan samordningen bli särskilt viktig eftersom flera kanaler och installationer ofta ska passera mellan olika våningsplan. Ett tydligt ventilationsunderlag ger därför en bättre överblick över hur systemen ska placeras och hur de ansluter till byggnadens olika delar.
CC Drawing kan samordna ventilationsritningarna med bygglovsritningar, konstruktionsritningar och VVS-ritningar så att handlingarna utgår från samma byggnadsutformning.

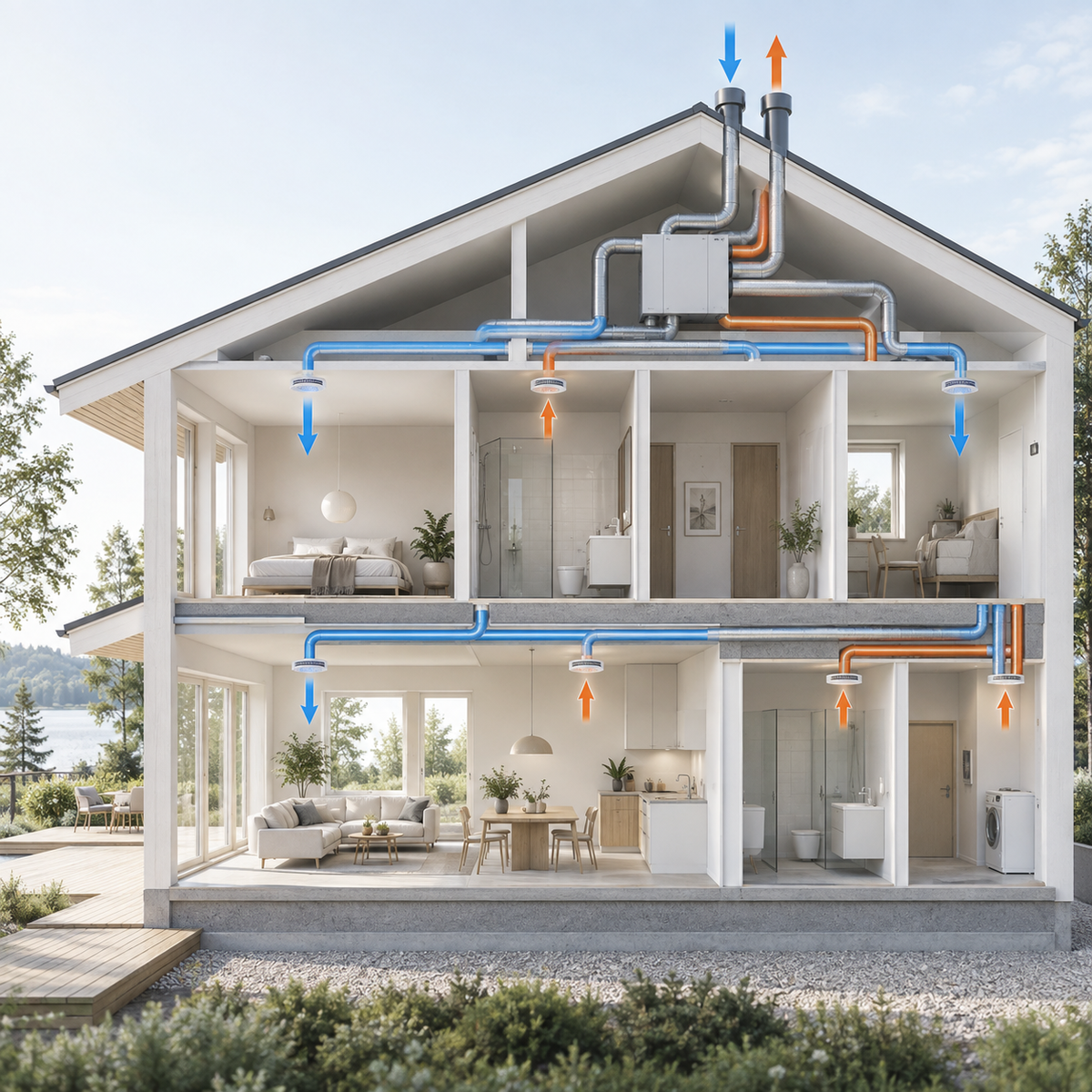

Kanaldragning, don och luftfördelning
Ett fungerande ventilationssystem handlar inte bara om att flytta luft, utan om att fördela rätt mängd luft till rätt delar av byggnaden. Tilluft behöver normalt ledas till rum där människor vistas under längre tid, exempelvis sovrum, vardagsrum och kontor, medan frånluft förs bort från exempelvis badrum, WC, tvättstuga och andra utrymmen där fukt eller förorenad luft uppstår.
Ventilationskanalerna planeras utifrån byggnadens planlösning, våningshöjder och tekniska förutsättningar. Kanaldragningen behöver vara så effektiv som möjligt samtidigt som det finns tillräckligt med utrymme för kanaler, böjar, förgreningar, ljuddämpare och andra komponenter.
Placeringen av ventilationsdon är också viktig. Donen behöver placeras så att luften kan spridas genom rummet på ett bra sätt utan att skapa onödigt drag eller dålig luftcirkulation. Hur många don som behövs och var de ska placeras beror bland annat på rummets storlek, användning och det planerade luftflödet.
I större byggnader kan ventilationssystemet behöva delas upp mellan flera våningsplan, zoner eller verksamheter. Då blir det särskilt viktigt att kanalstråk, schakt och anslutningar planeras tydligt så att hela systemet blir överskådligt och möjligt att installera.
CC Drawing hjälper till att ta fram ventilationsritningar där kanaldragningar, don och luftfördelning redovisas på ett tydligt sätt och samordnas med byggnadens övriga tekniska handlingar.
Så går ett ventilationsprojekt till
Du skickar ditt underlag
Skicka planritningar, sektioner och andra ritningar som visar byggnadens utformning. Om det finns befintliga ventilationsritningar, uppgifter om aggregat eller information om det nuvarande ventilationssystemet är även detta bra att skicka med.
Projektet gås igenom
Vi går igenom byggnadens planlösning, användning och tekniska förutsättningar. Placering av ventilationsaggregat, tilluft, frånluft, kanaldragningar, schakt och genomföringar bedöms och eventuella kompletterande uppgifter tas fram.
Ventilationsritningarna tas fram
När underlaget är komplett tas ventilationsritningarna fram. Beroende på projektet kan handlingarna visa kanaldragningar, tillufts- och frånluftsdon, aggregat, FTX, luftflöden, schakt och andra delar av ventilationssystemet. Installationerna samordnas med byggnadens planlösning och övriga tekniska system.
Granskning och leverans
När ventilationsunderlaget är färdigt granskas och sammanställs handlingarna för digital leverans. Ritningarna kan därefter användas vidare vid projektering, samordning och installation tillsammans med byggnadens övriga tekniska handlingar.
Skicka ritningar och information om byggnaden
Vilket underlag som behövs beror på byggnadens storlek, användning och vilket ventilationssystem som ska projekteras. Skicka gärna planritningar och sektioner som visar byggnadens rum, våningsplan, takhöjder och tekniska utrymmen. Om det redan finns ventilationsritningar eller andra installationsritningar är även dessa värdefulla som underlag.
Vi behöver också veta hur byggnadens olika rum ska användas, eftersom ventilationen anpassas efter exempelvis sovrum, vardagsrum, kök, badrum, WC, tvättstuga, kontor och andra utrymmen. För större byggnader är det även viktigt att känna till hur många personer lokalerna är avsedda för och vilken typ av verksamhet som ska bedrivas.
Om ventilationsaggregat redan är valt är det bra att skicka information om fabrikat, modell och planerad placering. Om placeringen inte är bestämd kan den bedömas tillsammans med kanaldragningar, schakt och övriga installationer.
Vid ombyggnad behöver vi så långt det är möjligt information om det befintliga ventilationssystemet, exempelvis var kanaler, don, aggregat och schakt finns idag och vilka delar som ska behållas eller förändras.
Du behöver inte ha alla tekniska uppgifter färdiga innan du kontaktar oss. Skicka det ritningsunderlag och den information du redan har så går vi igenom projektet och ser vilka uppgifter som behöver kompletteras innan ventilationsritningarna kan tas fram.
Vanliga frågor om ventilationsritningar
Ventilationsritningar visar hur byggnadens ventilationssystem är uppbyggt och hur luften fördelas mellan olika rum. De kan bland annat visa kanaldragningar, tilluft, frånluft, ventilationsdon, aggregat, schakt och genomföringar.
Ventilationsritningar kan behövas vid nybyggnad, tillbyggnad, ombyggnad eller när ett befintligt ventilationssystem ska förändras. Behovet beror på byggnadens användning, storlek och vilket ventilationssystem som ska installeras.
Ja. Vi hjälper till med ventilationsunderlag för villor och andra bostäder, både för nya byggnader och vid ombyggnad av befintliga ventilationssystem.
Ja. För större byggnader kan ventilationsunderlaget omfatta flera våningsplan, större kanalstråk, schakt, aggregat och andra tekniska lösningar som behöver samordnas genom byggnaden.
Tilluft är den luft som tillförs byggnaden och används normalt i exempelvis sovrum, vardagsrum och kontor. Frånluft är luft som förs bort från exempelvis badrum, WC och tvättstuga.
Ja. Underlaget kan visa ventilationsaggregat, tilluft, frånluft, uteluft, avluft och kanaldragningar för ett FTX-system med värmeåtervinning.
Ja. Beroende på projektets omfattning kan ventilationsunderlaget innehålla kanalstorlekar, luftflöden och andra tekniska uppgifter som behövs för ventilationssystemet.
Ja. Tillufts- och frånluftsdon kan placeras utifrån rummens användning, storlek och planerade luftflöden så att ventilationen fungerar på ett bra sätt.
Ja. Ventilationsritningarna kan visa var kanaler behöver passera genom väggar och bjälklag samt var vertikala schakt behövs mellan olika våningsplan.
Ja. Ventilationsritningarna kan samordnas med VVS-ritningar och konstruktionsritningar så att kanaler, rör, balkar, bjälklag och andra installationer får plats tillsammans.
Ja. Befintliga kanaler, don och aggregat kan tas med i underlaget så att nya installationer anpassas efter byggnadens befintliga förutsättningar.
Skicka gärna planritningar, sektioner, befintliga ventilationsritningar och information om byggnadens användning. Om ventilationsaggregat redan är valt är även fabrikat, modell och tänkt placering bra att skicka med.
Nej. Ventilationsritningar är ett projekteringsunderlag som visar hur ventilationssystemet ska utformas. OVK är en separat kontroll av att ett ventilationssystem fungerar som det ska.
Ja. Ventilationshandlingarna levereras digitalt och anpassas efter det aktuella projektet.
Skicka ditt ventilationsprojekt till CC Drawing
Behöver du ventilationsritningar för en villa, tillbyggnad, flerbostadshus, lokal, industribyggnad eller annan byggnad kan CC Drawing hjälpa dig att ta fram ett tydligt tekniskt underlag för ventilationen.
Underlaget kan exempelvis omfatta tilluft, frånluft, kanaldragningar, ventilationsdon, aggregat, FTX-system, schakt, genomföringar och andra delar av ventilationssystemet. Ritningarna anpassas efter byggnadens utformning, användning och projektets omfattning.
Du kan skicka planritningar, sektioner, befintliga ventilationsritningar och den information du redan har om byggnaden och det planerade ventilationssystemet. Om aggregat redan är valt kan du även skicka fabrikat, modell och tänkt placering. Vi går igenom materialet och ser vilka uppgifter som eventuellt behöver kompletteras innan ventilationsunderlaget tas fram.
Ventilationsritningarna kan även samordnas med bygglovsritningar, konstruktionsritningar och VVS-ritningar så att kanaler, schakt och övriga installationer fungerar tillsammans med byggnadens planlösning och konstruktion.
Oavsett om du behöver ventilationsritningar för en mindre bostad eller ett mer omfattande system för flera våningsplan kan du skicka in projektet för bedömning och offert.
