Konstruktionsritningar kan behövas när ett projekt innehåller bärande delar som grund, väggar, balkar, pelare, bjälklag eller tak. De kan även efterfrågas inför tekniskt samråd, startbesked eller som underlag för materialbeställning och byggnation.

Vilka handlingar som behövs beror på byggnadens utformning, projektets omfattning och de krav som gäller för det aktuella ärendet.

Bygglovsritningar visar främst byggnadens placering, utformning, planlösning, fasader och sektioner. Konstruktionsritningar beskriver i stället hur byggnadens bärande delar ska utformas och samverka.

Konstruktionsritningarna kan exempelvis visa grund, balkar, pelare, bjälklag, takstomme, dimensioner, material, anslutningar och infästningar.

Konstruktionsberäkningar kan ingå när de omfattas av beställningen. Beräkningarna kan exempelvis avse balkar, pelare, bjälklag, tak, grunddelar och andra bärande konstruktioner.

Det framgår tydligt av offerten vilka ritningar, beräkningar och dokument som ingår i det aktuella uppdraget.

CC Drawing hjälper till med konstruktioner i trä, stål och betong samt lösningar där flera material kombineras.

Uppdragen kan exempelvis omfatta grundläggning, trästommar, stålkonstruktioner, betongdelar, tak, bjälklag, balkar, pelare, avväxlingar, tillbyggnader och olika specialkonstruktioner.

Ja. Ett sådant uppdrag kan omfatta bedömning av förutsättningarna samt dimensionering och ritning av en ny balk, pelare eller annan avväxlingslösning.

Vi behöver vanligtvis information om väggens placering, önskad öppningsbredd, byggnadens våningsplan och vilka konstruktioner som finns ovanför och under väggen. I vissa projekt kan ytterligare undersökning av den befintliga byggnaden behövas.

Ja. Ett konstruktionsuppdrag kan omfatta både grund och stomme för exempelvis bostadshus, garage, tillbyggnader och andra byggnader.

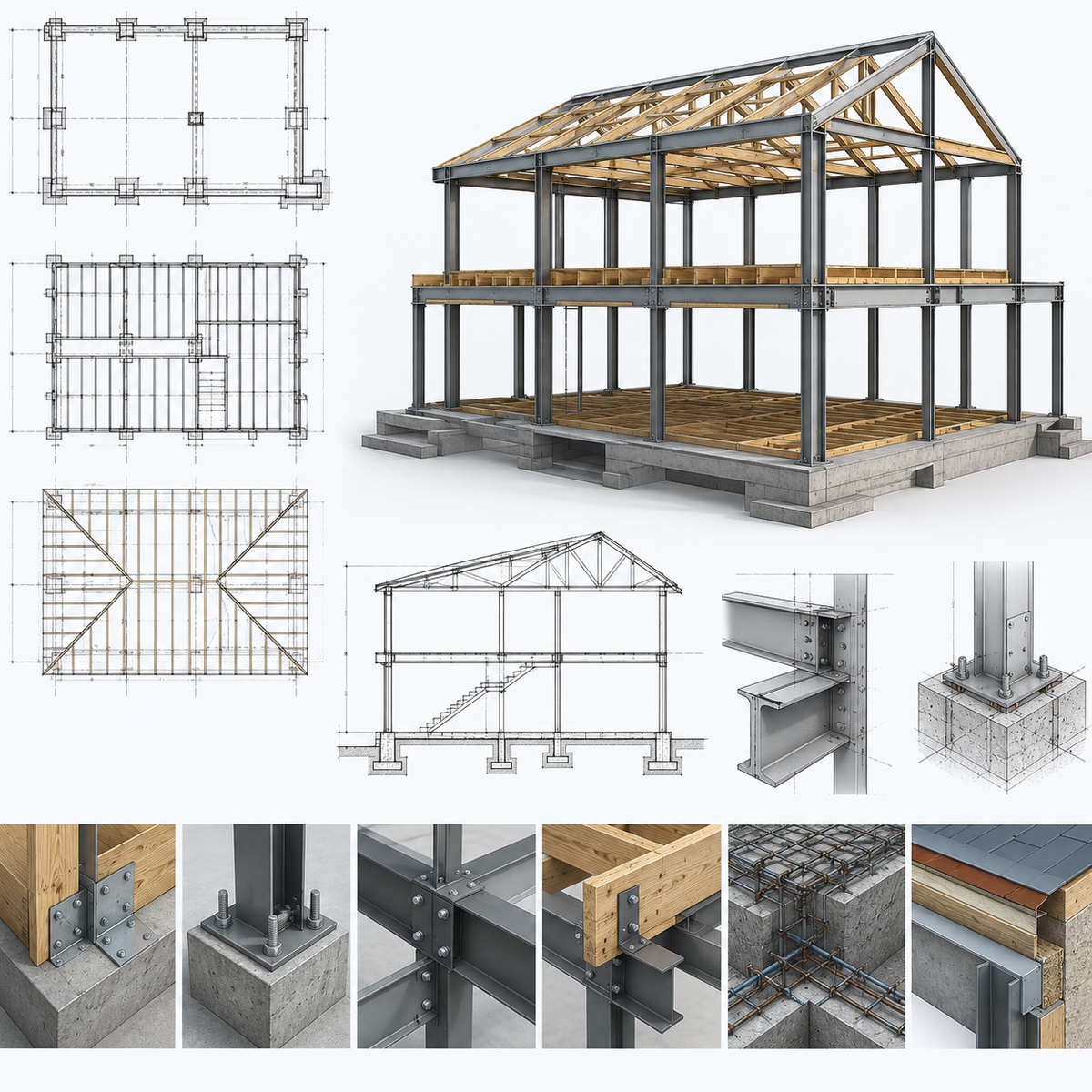

Underlaget kan innehålla grundplan, stomplan, bjälklagsplan, takplan, sektioner, konstruktionsdetaljer och tillhörande beräkningar enligt den omfattning som har avtalats.

Ja, men arbetet bygger på den information som går att få fram om den befintliga konstruktionen. Äldre ritningar, fotografier, mått och uppgifter om material är därför viktiga.

Om bärande delar är dolda kan det behövas platsbesök, kontrollmätning eller öppning av väggar, tak och bjälklag innan konstruktionen kan bedömas tillräckligt säkert. Sådana undersökningar ingår inte automatiskt.

Ja. Vi kan ta fram konstruktionsunderlag för bland annat tillbyggnader, taklyft, nya våningsplan och förändringar av befintliga bärande konstruktioner.

De nya delarna behöver samordnas med byggnadens befintliga grund, väggar, bjälklag och tak. Därför är befintliga ritningar och tydliga fotografier särskilt värdefulla.

Nej, bygglovsritningar och arkitektritningar ingår inte automatiskt i ett konstruktionsuppdrag. De används ofta som underlag för konstruktionsarbetet och kan beställas separat när de behövs.

Om projektet kräver flera typer av ritningar kan uppdragens omfattning samordnas i samma offert.

Skicka gärna bygglovsritningar, arkitektritningar, planritningar, fasader, sektioner, befintliga konstruktionsritningar, fotografier, mått och handskisser.

Har kommunen, kontrollansvarig eller entreprenören lämnat en lista över efterfrågade handlingar bör även den skickas med. Det gör inget om underlaget inte är komplett när du kontaktar oss – vi går igenom materialet och meddelar vad som behöver kompletteras.

Det beror på byggnaden, markförhållandena och vilken grundläggning som planeras. För vissa projekt kan geotekniskt underlag behövas för att kunna välja eller dimensionera en lämplig grundlösning.

Geoteknisk undersökning ingår inte automatiskt i konstruktionsuppdraget och behöver i så fall tas fram separat.

Konstruktionsritningar och beräkningar kan tas fram som en del av underlaget inför tekniskt samråd och startbesked. Vilka handlingar som krävs bestäms dock av projektets omfattning och den aktuella kommunens begäran.

Skicka gärna kommunens lista över efterfrågade handlingar så att uppdraget kan anpassas efter ärendet.

Ja, när uppdraget omfattar bygghandlingar kan ritningarna anpassas för materialbeställning och genomförande på byggplatsen.

Vilken detaljnivå som behövs beror på projektet och entreprenörens behov. Det är därför viktigt att ange redan från början hur handlingarna ska användas.

Leveransen sker normalt digitalt. Beroende på uppdraget kan den exempelvis innehålla:

PDF för granskning, utskrift och användning på byggplatsen

DWG eller DXF för fortsatt CAD-arbete

STEP för vissa typer av 3D-modeller och specialkonstruktioner

Vilka filformat som ingår bestäms innan arbetet påbörjas.

Antalet granskningar och revideringar beror på vad som anges i offerten. Mindre förtydliganden kan hanteras inom den avtalade omfattningen, medan större förändringar av byggnadens mått, planlösning, material eller bärande system kan innebära extra arbete.

Leveranstiden beror på projektets storlek, konstruktionens komplexitet, hur komplett underlaget är och den aktuella arbetsbelastningen.

När CC Drawing har granskat projektet får du en beräknad leveranstid innan beställningen bekräftas.

Ja. Arbetet sker huvudsakligen digitalt och CC Drawing hjälper privatpersoner, byggföretag, fastighetsägare och andra verksamheter i hela Sverige och övriga Europa.
