Vad är VVS-ritningar?
VVS-ritningar visar hur byggnadens installationer för vatten, avlopp och värme är tänkta att placeras och anslutas. De används för att skapa ett tydligt tekniskt underlag inför projektering och installation och kan vara aktuella vid både nybyggnad, tillbyggnad, ombyggnad och förändring av befintliga system.
Ritningarna kan exempelvis visa tappvatten till kök, badrum, WC och tvättstuga samt hur spillvatten och avloppsledningar ska dras genom byggnaden. De kan även redovisa golvbrunnar, stammar, anslutningspunkter och tekniska utrymmen där installationerna samlas.
Värmesystemet kan också ingå i VVS-underlaget. Det kan handla om golvvärme, radiatorer, värmepump, varmvattenberedare, fördelare och andra delar som behöver samordnas med byggnadens planlösning och konstruktion.
Ett tydligt VVS-underlag gör det lättare att planera installationerna innan arbetet påbörjas och minskar risken för att rör, schakt och teknisk utrustning hamnar i konflikt med väggar, bjälklag, dörrar eller andra installationer.
CC Drawing anpassar VVS-ritningarna efter projektets omfattning och kan samordna dem med bygglovsritningar, konstruktionsritningar och ventilationsritningar så att de olika tekniska systemen fungerar tillsammans.
Vad kan VVS-ritningarna omfatta?
VVS-underlaget anpassas efter byggnaden och projektets omfattning. Ritningarna kan omfatta allt från enstaka installationer i en villa till mer omfattande system i flerbostadshus, lokaler och andra byggnader.
Tappvatten

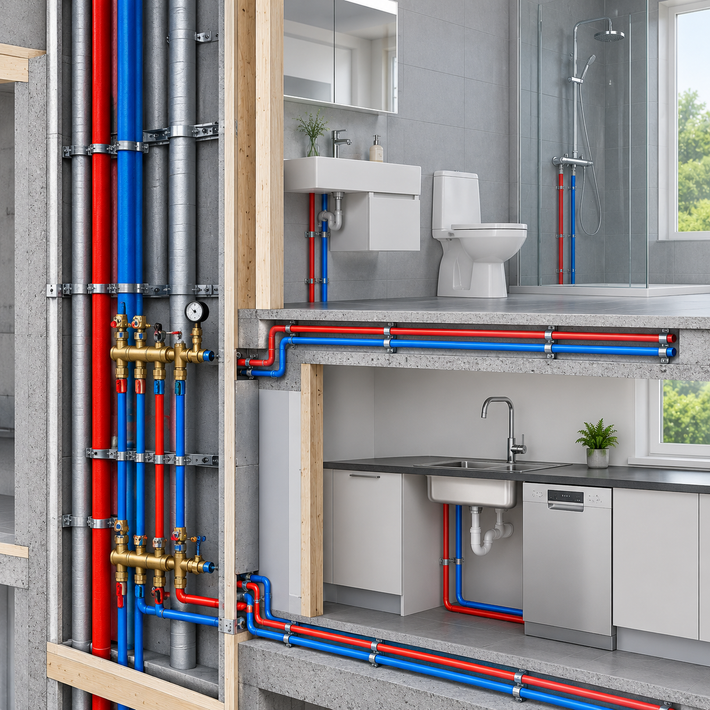

Ritningar för kall- och varmvatten till exempelvis kök, badrum, WC, tvättstuga och andra tappställen. Underlaget kan visa ledningsdragningar, anslutningar och fördelning genom byggnaden.
Spillvatten och avlopp

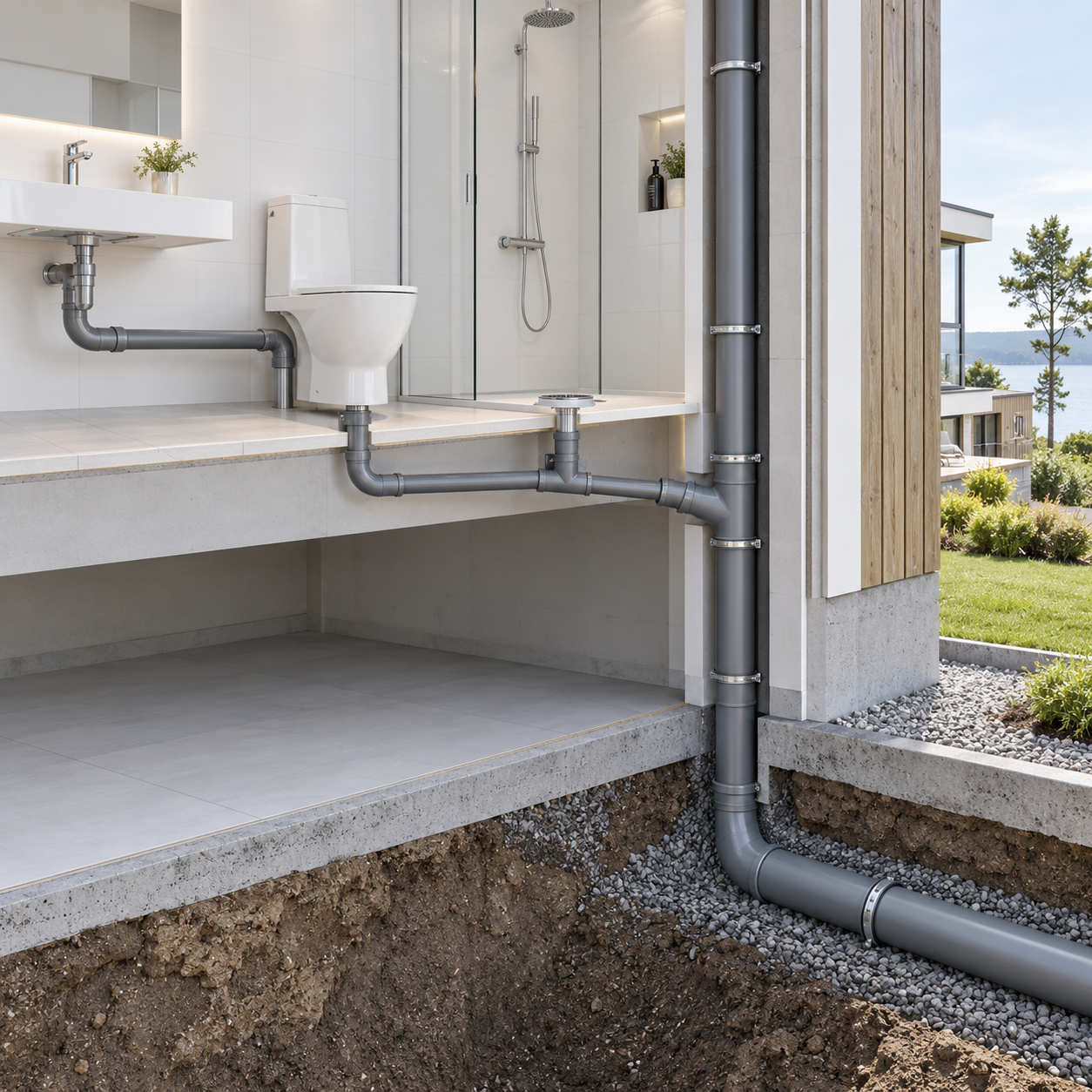

Ritningar som visar hur spillvatten från WC, handfat, dusch, kök och golvbrunnar leds genom byggnaden och vidare mot fastighetens avloppsanslutning.
Dagvatten
Underlag för hantering och ledning av regn- och smältvatten från exempelvis tak och andra ytor. Lösningen anpassas efter byggnaden och förutsättningarna på fastigheten.

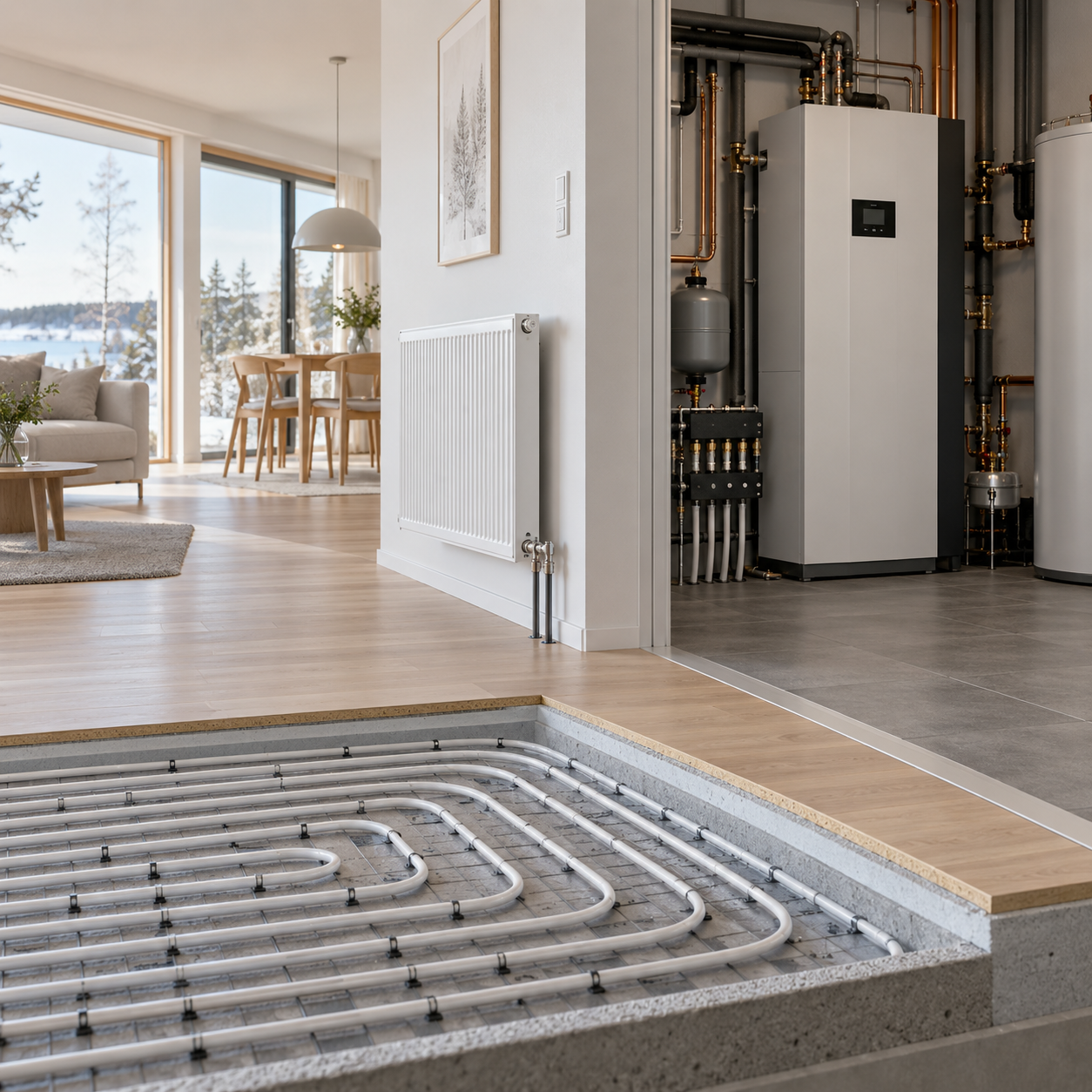

Golvvärme
Ritningar för vattenburen golvvärme med placering av slingor, fördelare och anslutningar. Underlaget anpassas efter rummens utformning och det planerade värmesystemet.
Radiatorer
Ritningsunderlag som visar placering av radiatorer och rördragningar för vattenburna värmesystem, anpassat efter byggnadens planlösning och värmebehov.

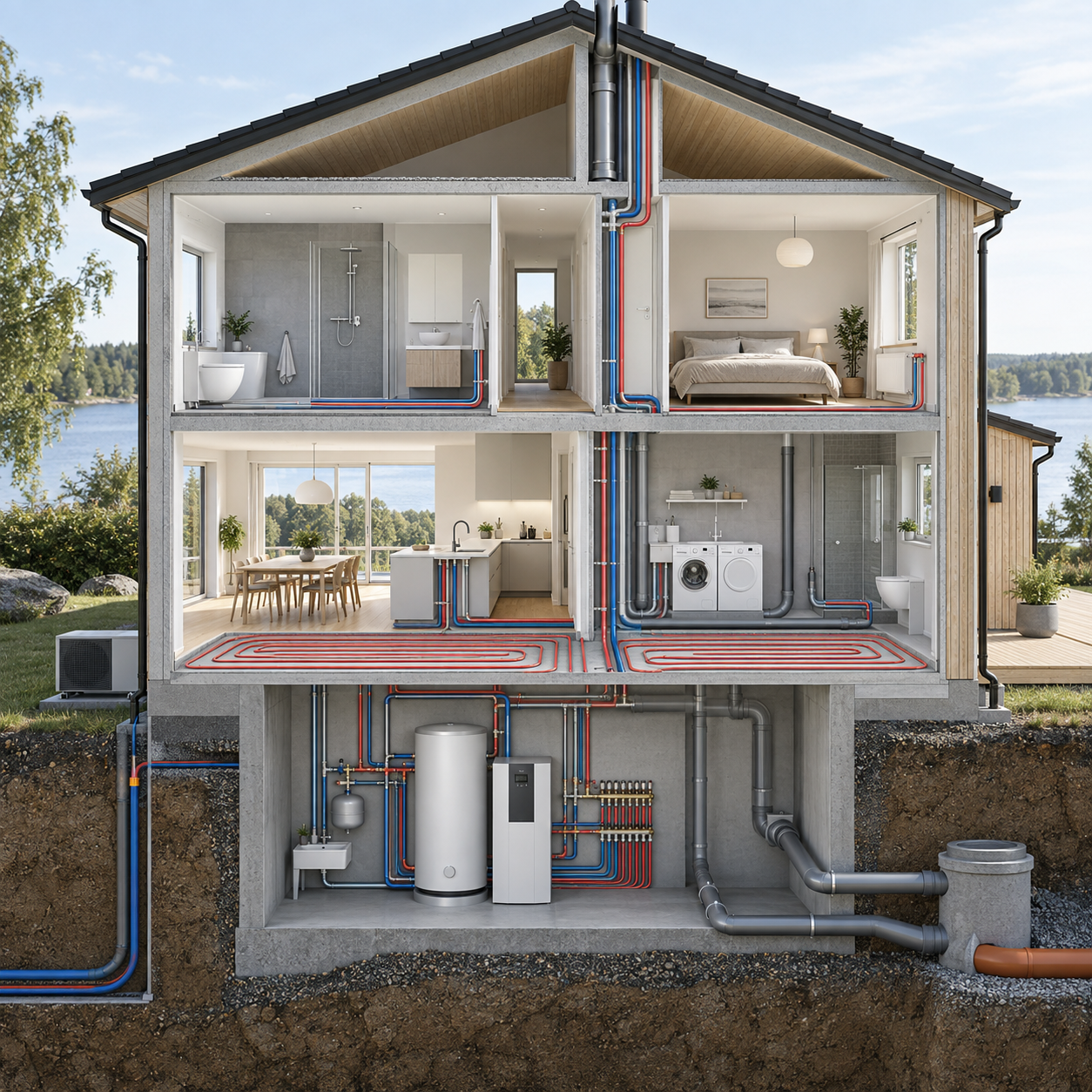

Värmesystem
Underlag för värmesystem med exempelvis värmepump, varmvattenberedare, fördelare och andra komponenter som ingår i byggnadens uppvärmning och varmvattenförsörjning.

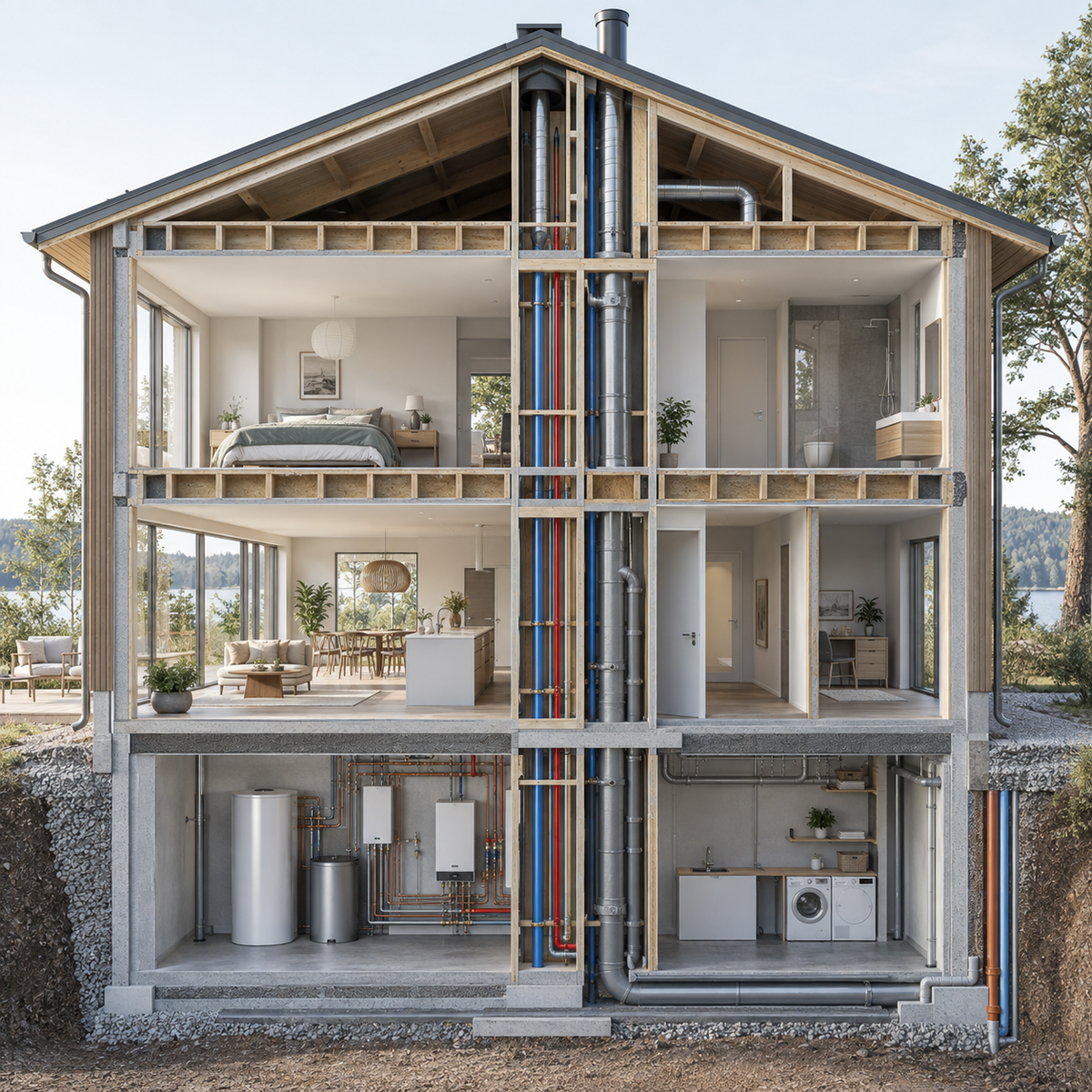

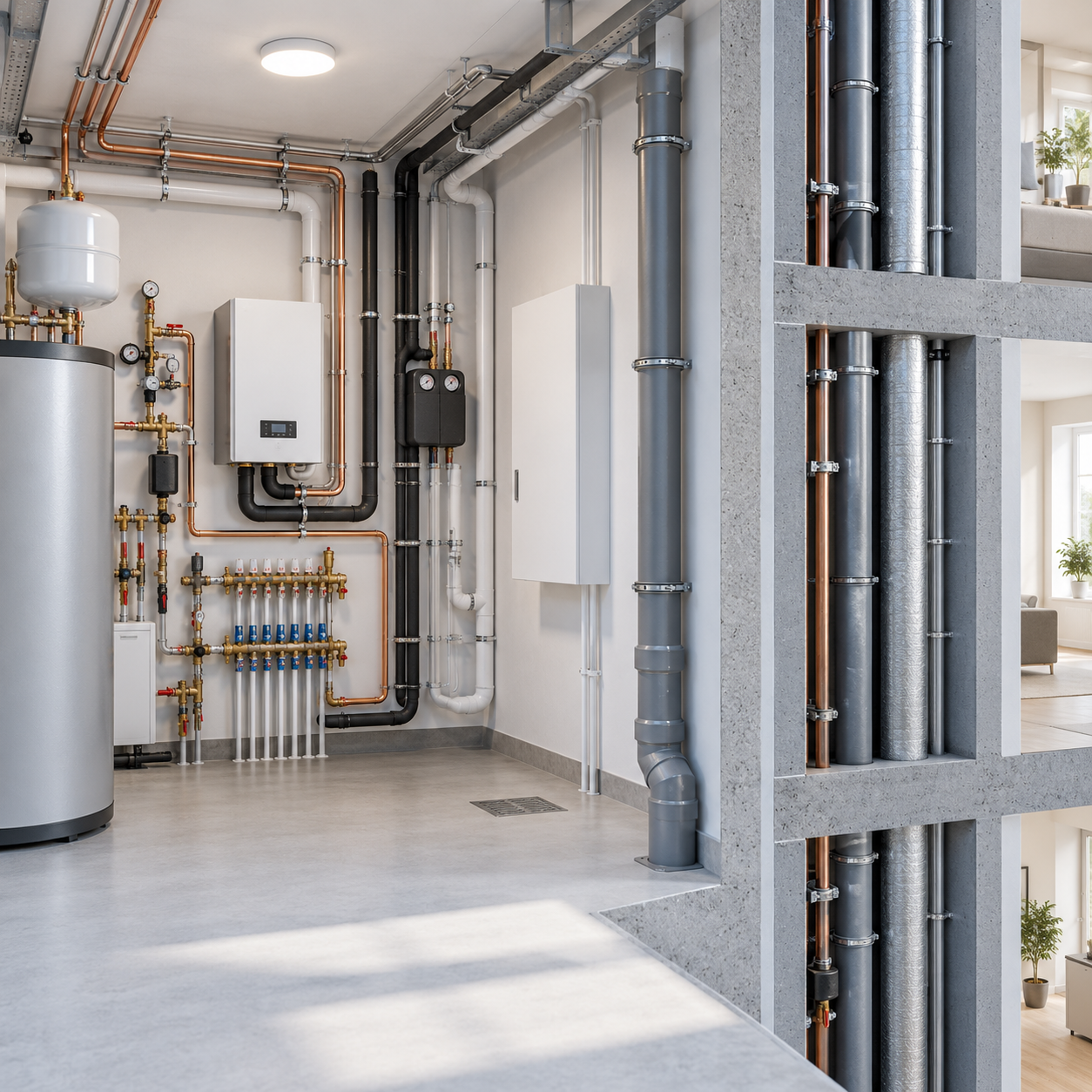

Teknikrum, stammar och schakt
Planering av teknikrum och installationsutrymmen där flera VVS-system möts. Ritningarna kan visa placering av utrustning, stammar, schakt och ledningar mellan olika våningsplan.

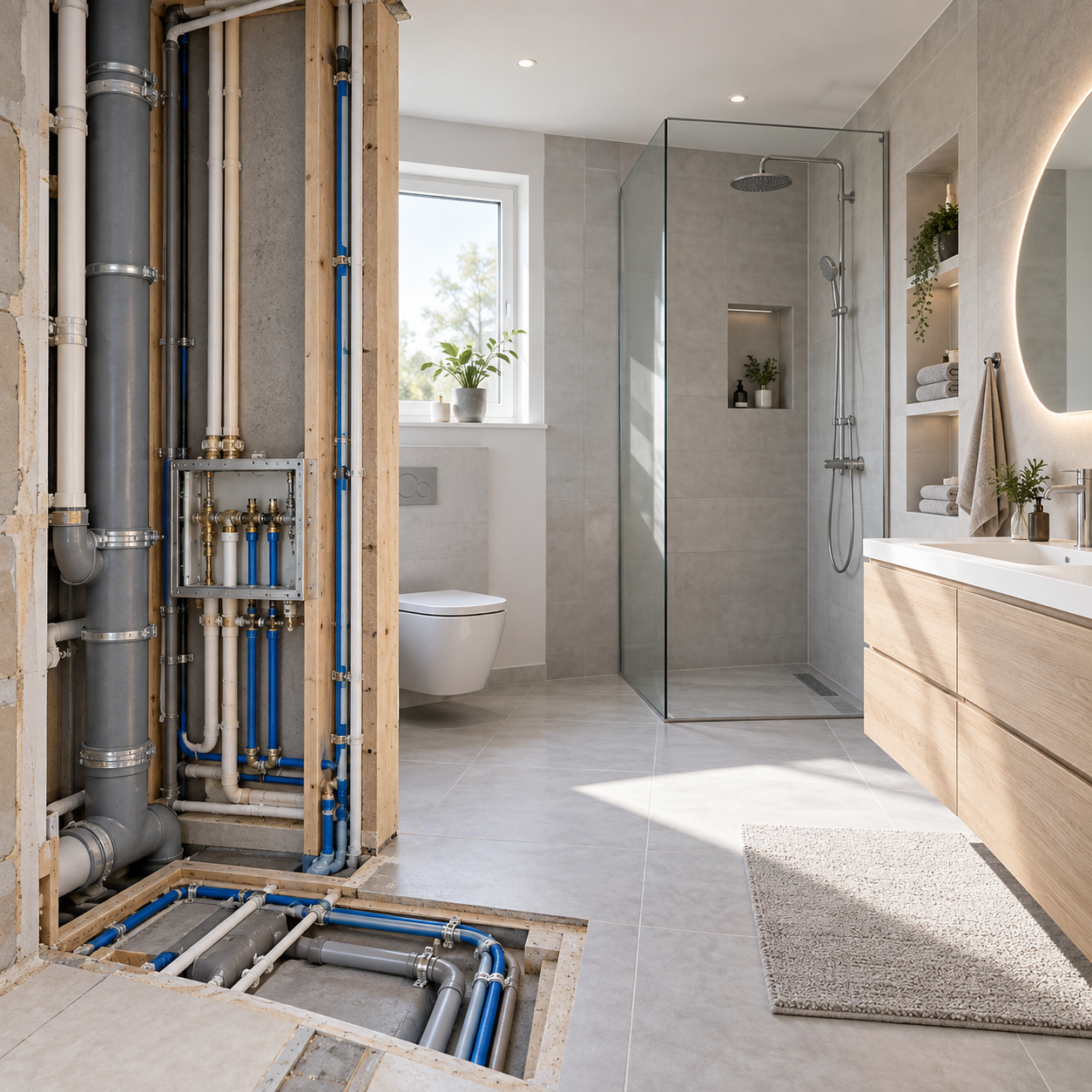

Ombyggnad och speciallösningar
Vid ombyggnader och mer specialanpassade projekt kan VVS-underlaget tas fram utifrån befintliga installationer och nya förutsättningar. Ritningarna anpassas efter vad som ska behållas, flyttas eller byggas om.
Samordning mellan VVS, konstruktion och planlösning
VVS-installationer behöver planeras tillsammans med byggnadens planlösning och konstruktion. Rör för vatten, avlopp och värme ska kunna dras på ett praktiskt sätt utan att hamna i konflikt med väggar, bjälklag, balkar, dörrar, trappor eller andra installationer.
Redan i projekteringen är det därför viktigt att tänka igenom var exempelvis kök, badrum, tvättstuga, teknikrum, schakt och stammar ska placeras. Genom att samordna installationerna tidigt går det ofta att få kortare och enklare rördragningar och samtidigt skapa bättre förutsättningar för montering, service och framtida underhåll.
I flerbostadshus och större byggnader blir samordningen ännu viktigare eftersom flera installationer ofta behöver passera mellan våningsplan och genom gemensamma schakt. Då behöver bland annat avloppsstammar, tappvatten, värmeledningar och teknisk utrustning planeras tillsammans med byggnadens övriga system.
CC Drawing kan samordna VVS-underlaget med bygglovsritningar, arkitektritningar, konstruktionsritningar och ventilationsritningar så att de olika handlingarna utgår från samma byggnadsutformning. Målet är att skapa ett tydligt och praktiskt underlag som minskar risken för problem när installationerna ska utföras.

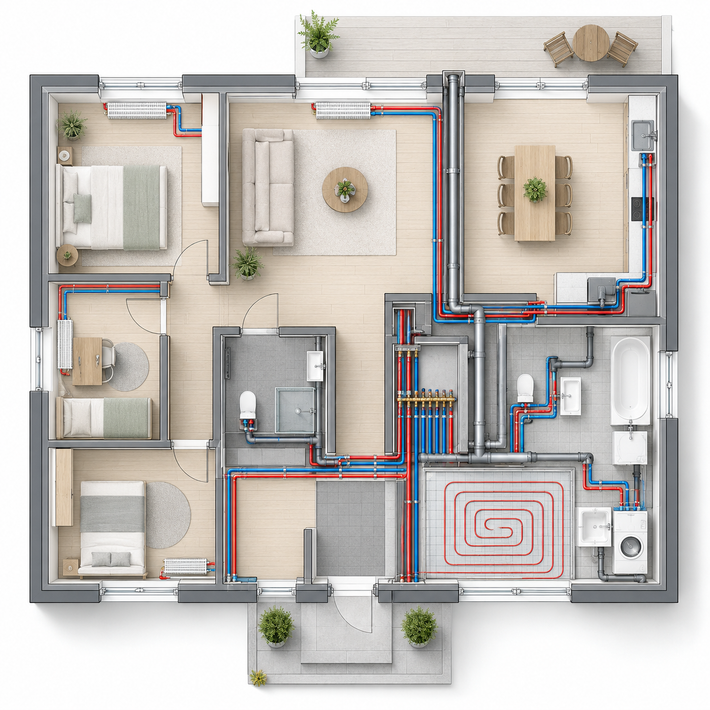

Planerade rördragningar för vatten, avlopp och värme
Ett fungerande VVS-system kräver att rördragningar och anslutningspunkter planeras utifrån byggnadens utformning och de installationer som ska försörjas. Köksutrustning, badrum, WC, tvättstuga, golvbrunnar, radiatorer och andra VVS-installationer behöver få rätt placering och tydliga anslutningar.
För tappvatten kan ritningarna visa hur kall- och varmvatten leds från fördelare eller stam vidare till olika tappställen. Spillvatten och avlopp behöver samtidigt planeras med hänsyn till ledningsdragning, anslutningar och nivåskillnader så att systemet fungerar på ett praktiskt sätt.
Även värmesystem kan behöva samordnas med övriga installationer. Det kan exempelvis handla om ledningar till radiatorer, golvvärmefördelare, värmepump och andra komponenter. Genom att planera systemen tillsammans blir det lättare att undvika onödiga korsningar och konflikter mellan olika installationer.
Vid ombyggnader kan befintliga ledningar och anslutningar behöva tas med i underlaget så att nya installationer kan anpassas till det som redan finns. Målet är att skapa ett tydligt ritningsunderlag som visar hur systemen ska fördelas genom byggnaden och var de olika anslutningspunkterna finns.
Så går ett VVS-projekt till
Du skickar ditt underlag
Skicka planritningar, sektioner, befintliga installationsritningar och den information du har om vatten, avlopp och värme. Beskriv gärna vilka rum och installationer som ska ingå samt om det finns befintliga anslutningar som ska användas.
Projektet gås igenom
Underlaget granskas för att fastställa vilka VVS-system som ska projekteras och vilka ytterligare uppgifter som behövs. Placering av kök, badrum, teknikrum, stammar, schakt och anslutningspunkter gås igenom så att installationerna kan planeras på ett fungerande sätt.

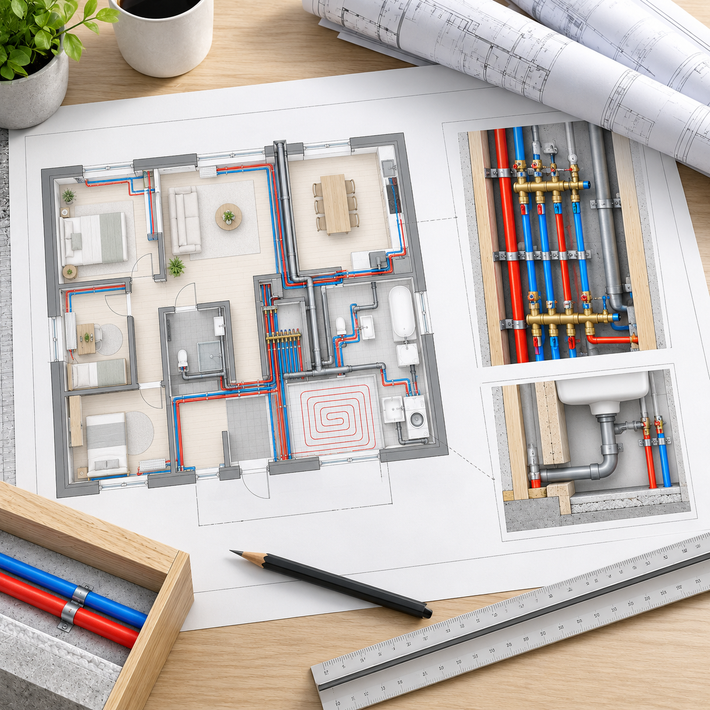

VVS-ritningarna tas fram
När underlaget är komplett tas ritningarna fram för de delar som ingår i projektet. Det kan exempelvis vara tappvatten, spillvatten, dagvatten, golvvärme, radiatorer, värmesystem, stammar och teknikrum. Installationerna samordnas med byggnadens planlösning och övriga tekniska handlingar.
Granskning och leverans
När VVS-underlaget är färdigt granskas ritningarna och sammanställs för digital leverans. Handlingarna kan därefter användas vidare vid projektering, samordning och installation samt tillsammans med byggnadens övriga ritningar.
Skicka ritningar och information om installationerna
Vilket underlag som behövs beror på byggnadens storlek och vilka delar av VVS-systemet som ska ingå. Skicka gärna planritningar, sektioner och andra ritningar som visar byggnadens planlösning, våningsplan och tekniska utrymmen. Om det redan finns VVS-ritningar eller information om befintliga installationer är även detta värdefullt som underlag.
Vi behöver veta var kök, badrum, WC, tvättstuga, teknikrum och andra utrymmen med vatten och avlopp är placerade. Placering av diskho, handfat, dusch, WC, golvbrunnar, tvättmaskin och andra anslutningspunkter bör framgå så tydligt som möjligt.
För vatten och avlopp är det också viktigt att känna till var byggnadens inkommande vatten och avloppsanslutning finns eller är planerad. Vid ombyggnad behöver befintliga stammar, ledningar och anslutningar beskrivas så att de nya installationerna kan anpassas efter det som redan finns.
Om värmesystem ska ingå behöver vi information om vilken lösning som planeras, exempelvis värmepump, radiatorer eller vattenburen golvvärme. Placering av teknikrum, värmepump, varmvattenberedare, fördelare och annan teknisk utrustning är också bra att ange om detta redan är bestämt.
Du behöver inte ha alla tekniska detaljer färdiga innan du kontaktar oss. Skicka det ritningsunderlag och den information du redan har så går vi igenom projektet och ser vilka uppgifter som behöver kompletteras innan VVS-ritningarna kan tas fram.
Vanliga frågor om VVS-ritningar
VVS-ritningar visar hur installationer för vatten, avlopp och värme är tänkta att placeras och dras genom byggnaden. De kan bland annat visa tappvatten, spillvatten, golvvärme, radiatorer, stammar, schakt och teknisk utrustning.
VVS-ritningar kan vara aktuella vid nybyggnad, tillbyggnad, ombyggnad eller när befintliga installationer ska förändras. Behovet beror på byggnadens storlek, användning och projektets omfattning.
Ja. Vi hjälper till med VVS-underlag för villor och andra bostäder, exempelvis vatten, avlopp, golvvärme, radiatorer och tekniska installationer.
Ja. För större byggnader kan underlaget även omfatta stammar mellan våningsplan, schakt, teknikrum och fördelning till olika lägenheter eller lokaler.
Ja. Ritningarna kan visa kall- och varmvatten till exempelvis kök, badrum, WC, dusch och tvättstuga samt hur ledningarna fördelas genom byggnaden.
Ja. VVS-underlaget kan visa avloppsledningar från exempelvis WC, handfat, dusch, golvbrunnar, kök och tvättstuga samt hur de ansluter till stammar och vidare avloppssystem.
Ja. Beroende på projektet kan underlag tas fram för hur regn- och smältvatten från exempelvis tak och hårdgjorda ytor ska ledas och hanteras.
Ja. Ritningsunderlaget kan visa placering av golvvärmeslingor, fördelare och anslutningar för vattenburna golvvärmesystem.
Ja. Underlaget kan omfatta radiatorer, värmeledningar, fördelare, värmepump, varmvattenberedare och andra komponenter beroende på projektets omfattning.
Ja. Ett teknikrum kan planeras med hänsyn till exempelvis värmepump, varmvattenberedare, fördelare, expansionskärl, pumpar och ledningsdragningar så att utrustningen får en tydlig och praktisk placering.
Ja. Om befintliga VVS-installationer ska behållas eller byggas om kan de tas med i underlaget så att de nya installationerna anpassas efter byggnadens befintliga förutsättningar.
Skicka gärna planritningar, sektioner, befintliga VVS-ritningar och information om kök, badrum, teknikrum, anslutningspunkter och planerat värmesystem. Om något saknas går vi igenom vad som behöver kompletteras.
Ja. VVS-underlaget kan samordnas med bygglovsritningar, konstruktionsritningar och ventilationsritningar så att installationerna får rätt placering i förhållande till byggnadens övriga delar.
Ja. Handlingarna levereras digitalt och anpassas efter vad som behöver ingå i det aktuella projektet.
Skicka ditt VVS-projekt till CC Drawing
Behöver du VVS-ritningar för en villa, tillbyggnad, flerbostadshus, lokal eller annan byggnad kan CC Drawing hjälpa dig att ta fram ett tydligt tekniskt underlag för vatten, avlopp och värme.
Underlaget kan exempelvis omfatta tappvatten, spillvatten, dagvatten, golvvärme, radiatorer, värmesystem, stammar, schakt och teknikrum. Ritningarna anpassas efter byggnaden och projektets omfattning och kan samordnas med bygglovsritningar, konstruktionsritningar och ventilationsritningar.
Du kan skicka planritningar, sektioner, befintliga installationsritningar och den information du redan har om exempelvis kök, badrum, teknikrum, anslutningspunkter och planerat värmesystem. Vi går igenom materialet och ser vilka uppgifter som eventuellt behöver kompletteras innan VVS-underlaget tas fram.
Oavsett om du behöver hjälp med en enskild installation eller ett mer komplett VVS-underlag för hela byggnaden kan du skicka in projektet för bedömning och offert.
