Ritningar anpassade för tillverkning och montering
Ett räckesprojekt kan börja med en enkel skiss, fotografier, mått från platsen, byggnadsritningar eller ett befintligt tekniskt underlag. CC Drawing går igenom materialet och tar fram CAD-baserade tillverkningsritningar anpassade efter hur räcket ska tillverkas och monteras.
Ritningarna kan visa räckets huvudmått, höjd, indelning, stolpar, handledare, glas, pinnar, fotplåtar, konsoler, infästningar och anslutningar mot trappa, bjälklag, balkong eller annan konstruktion. Underlaget anpassas efter räckestypen och efter hur verkstaden är tänkt att tillverka de olika delarna.
För glasräcken kan exempelvis glasindelning, placering av stolpar och infästningar redovisas, medan pinnräcken kan kräva tydliga mått för stolpplacering, avstånd mellan pinnar och anslutningar. När projektet kräver det kan även separata detaljritningar tas fram för särskilda infästningar och komponenter.
Tillverkningsunderlaget kan även kompletteras med kaplista och DXF-filer för delar som ska CNC- eller laserskäras, exempelvis fotplattor, konsoler, infästningsplåtar och andra plåtdetaljer.
Målet är att skapa ett tydligt och praktiskt underlag som gör arbetet enklare från materialberedning och tillverkning till färdig montering på plats.
Ritningar anpassade efter räckets konstruktion
CC Drawing tar fram CAD-baserade tillverkningsritningar för både enkla och mer specialanpassade räcken. Underlaget anpassas efter räckets utformning, material, infästningar och hur delarna ska tillverkas och monteras.

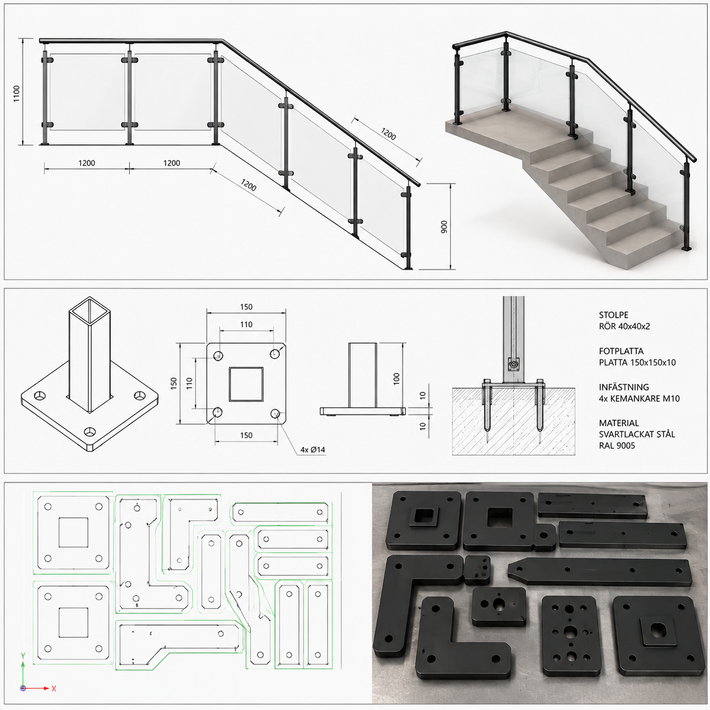

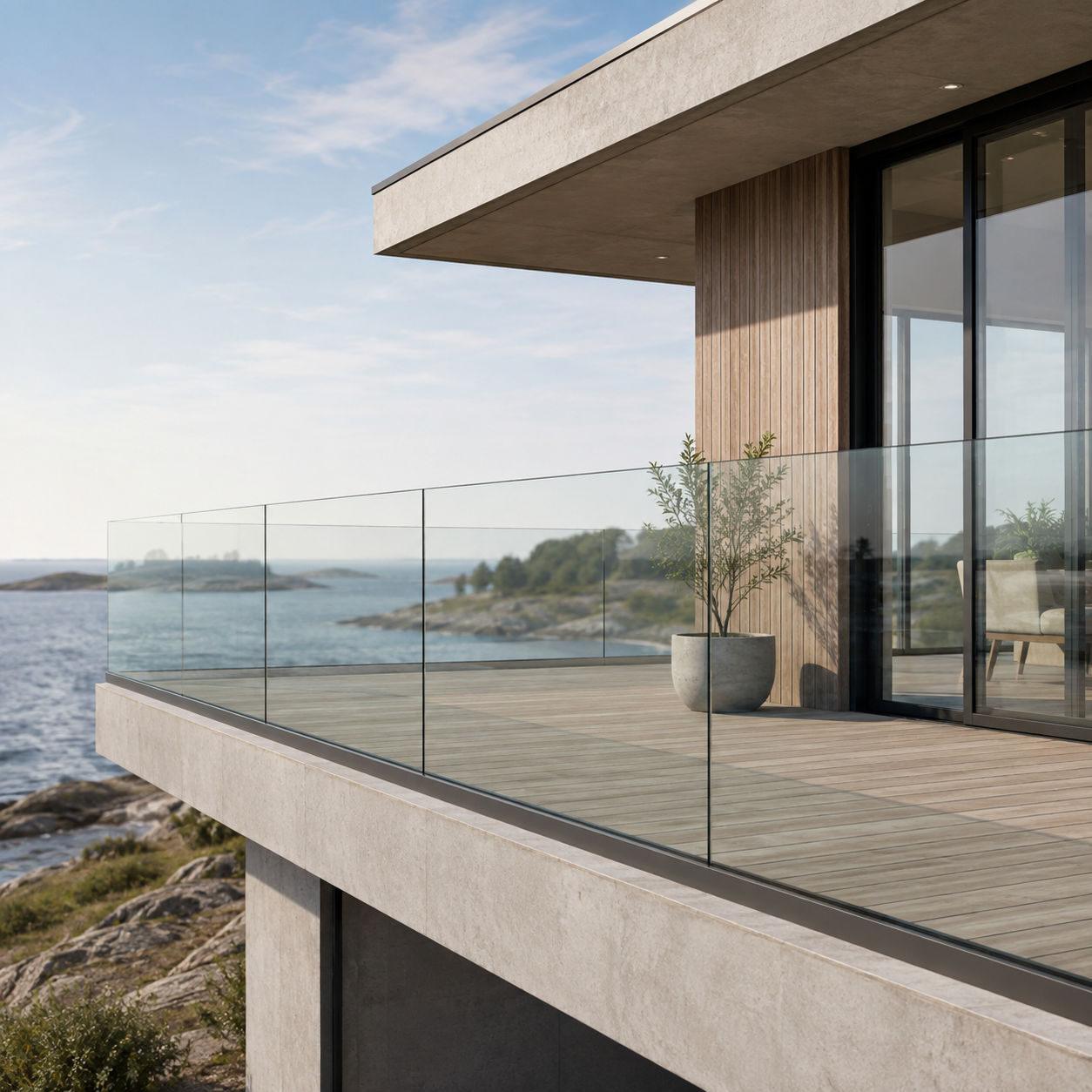

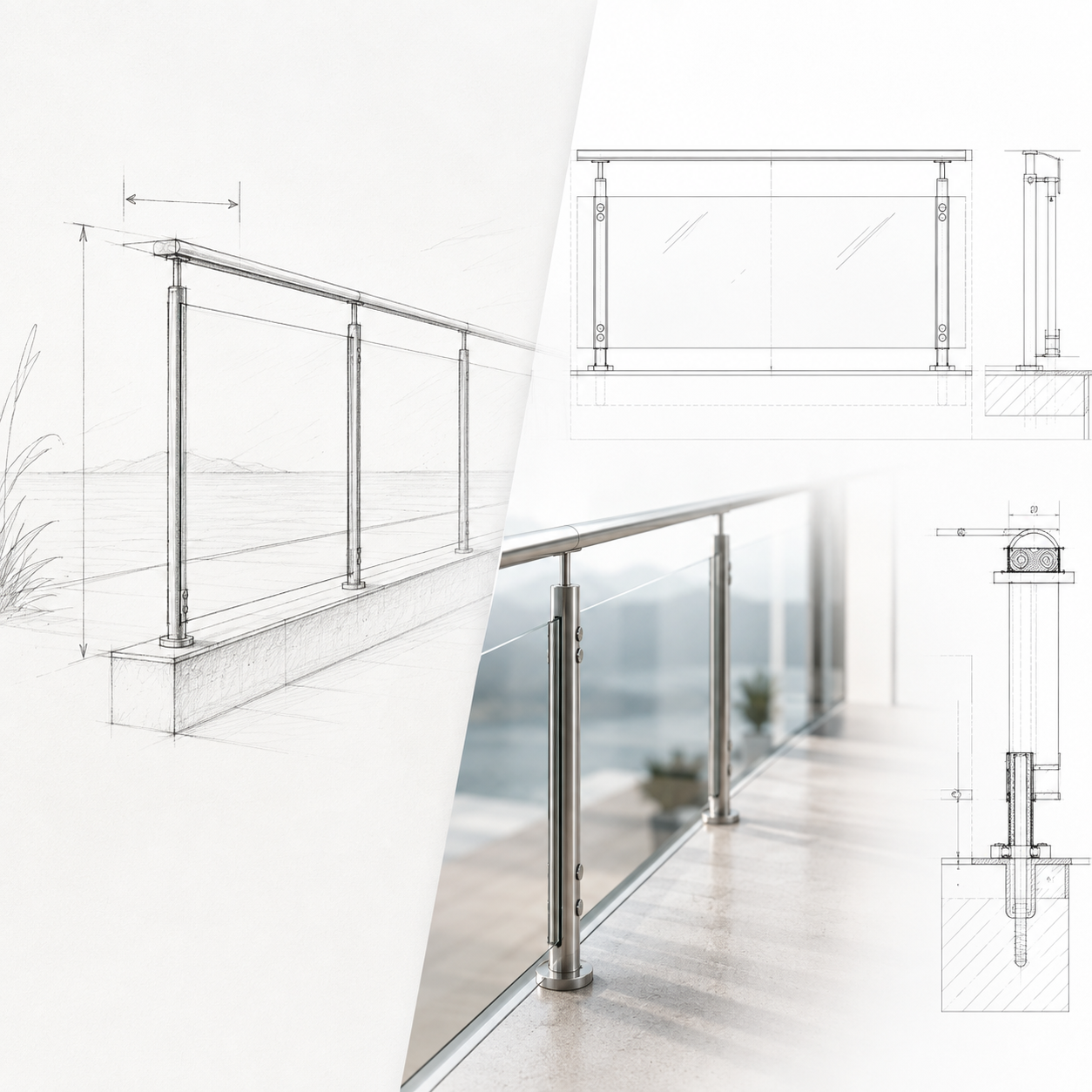

Glasräcken
Tillverkningsritningar för glasräcken med tydlig redovisning av stolpar, handledare, glasindelning, infästningar och anslutningar mot trappa, balkong, altan eller annan konstruktion.

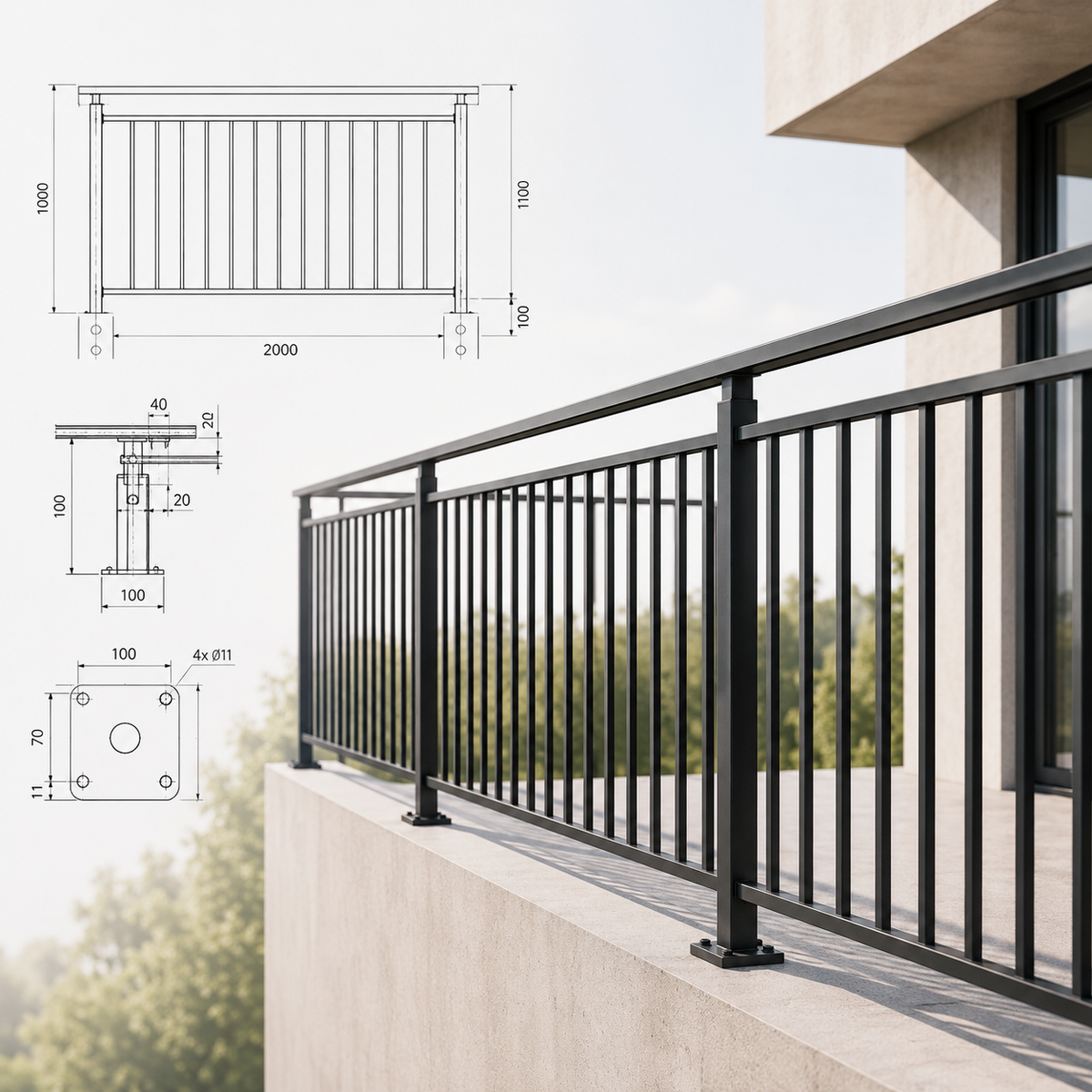

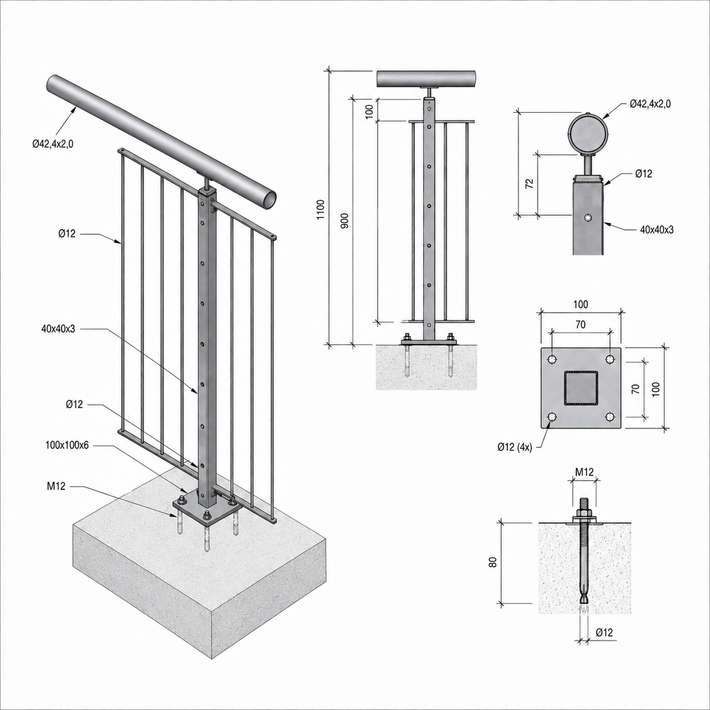

Pinnräcken
Ritningsunderlag för räcken med vertikala pinnar där höjd, indelning, stolpplacering, avstånd mellan pinnar, handledare och infästningar redovisas tydligt.
Trappräcken
Tillverkningsritningar för räcken som följer trappans lutning och ansluter mot vilplan, golv eller andra räckesdelar. Underlaget anpassas efter trappans geometri och konstruktion.

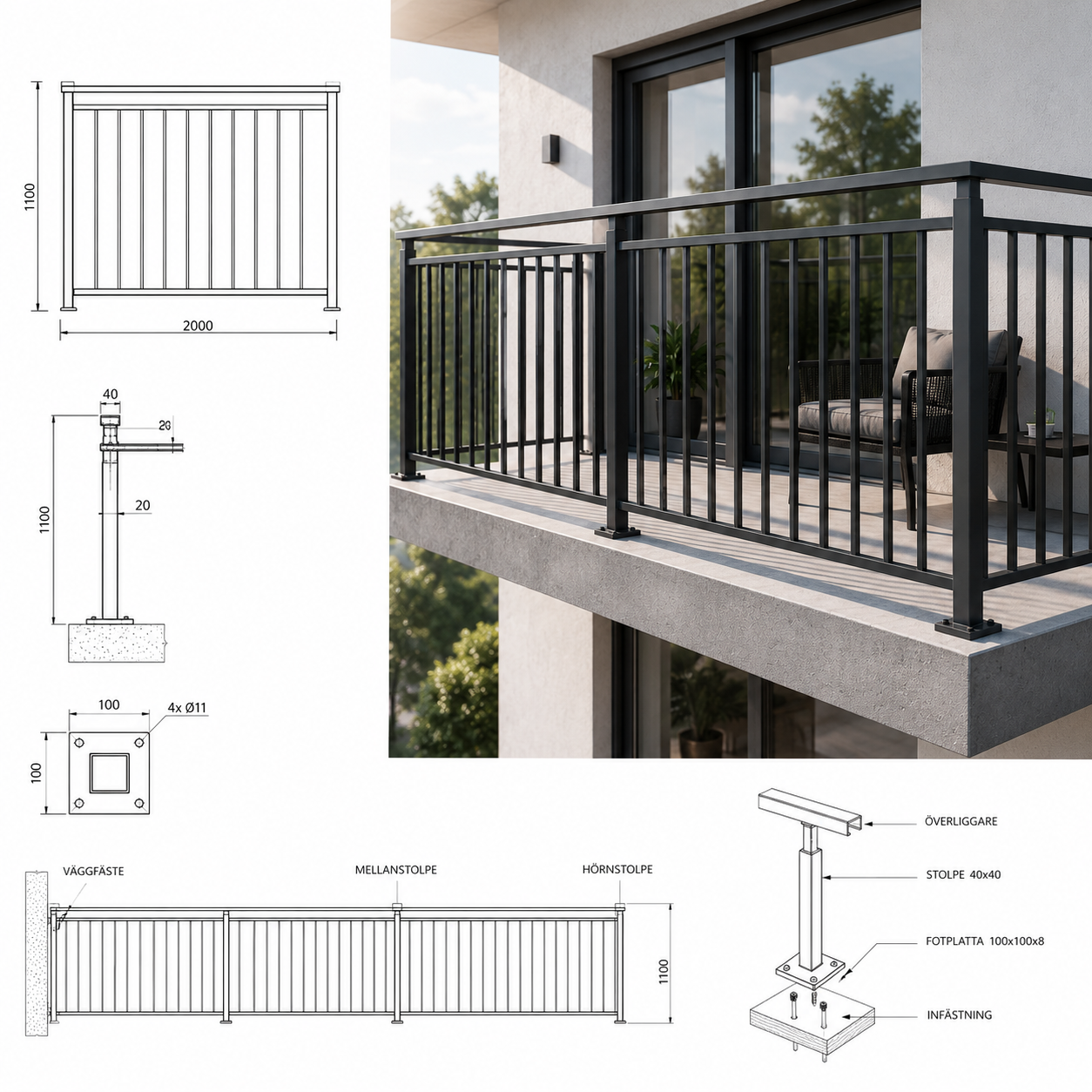

Balkong- och altanräcken
Ritningar för räcken till balkonger, altaner och terrasser där längder, hörn, stolpar, infästningar och anslutningar behöver anpassas efter byggnaden.

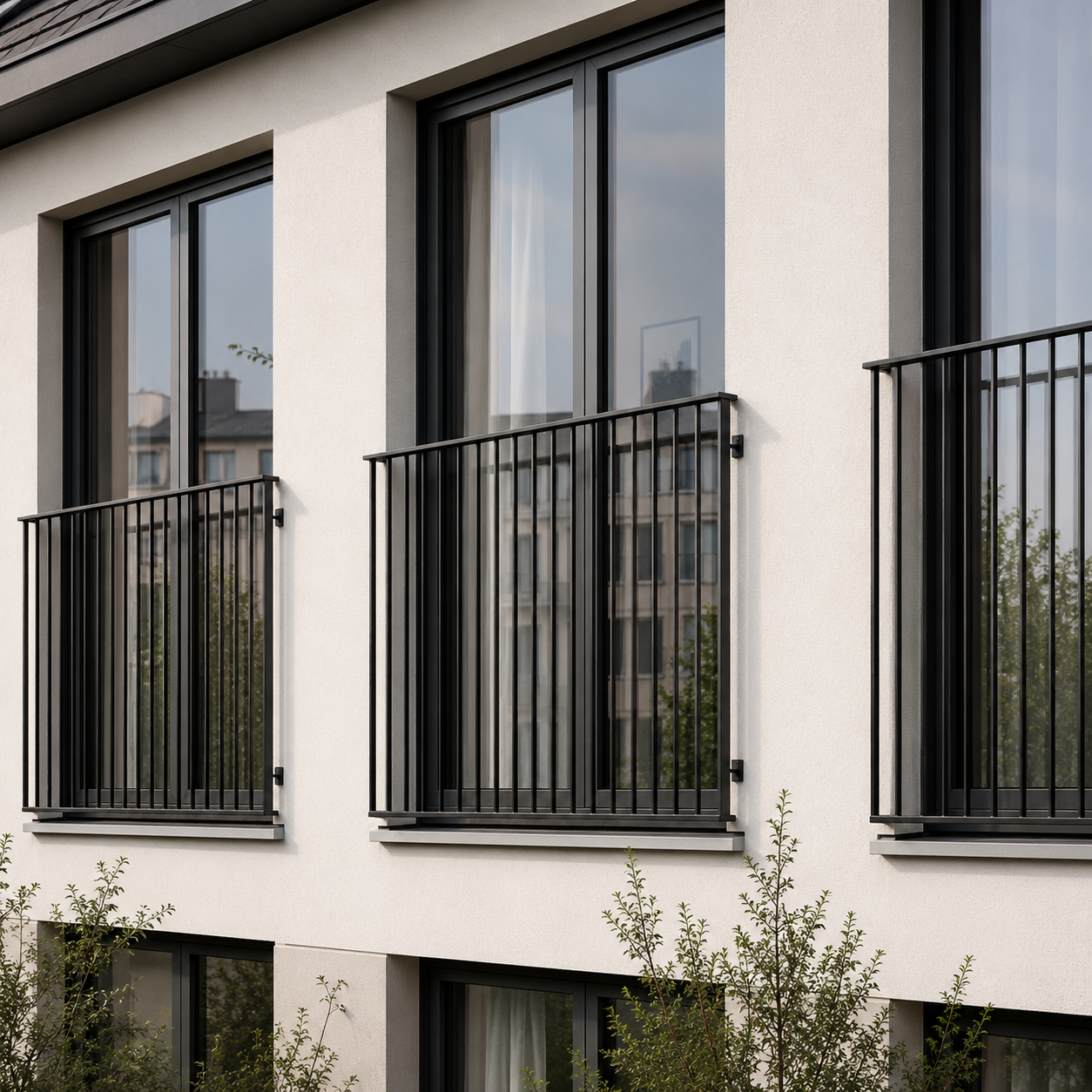

Franska balkonger
Tillverkningsritningar för franska balkongräcken med måttsättning, infästningspunkter och detaljer anpassade efter fönster- eller dörröppningen.

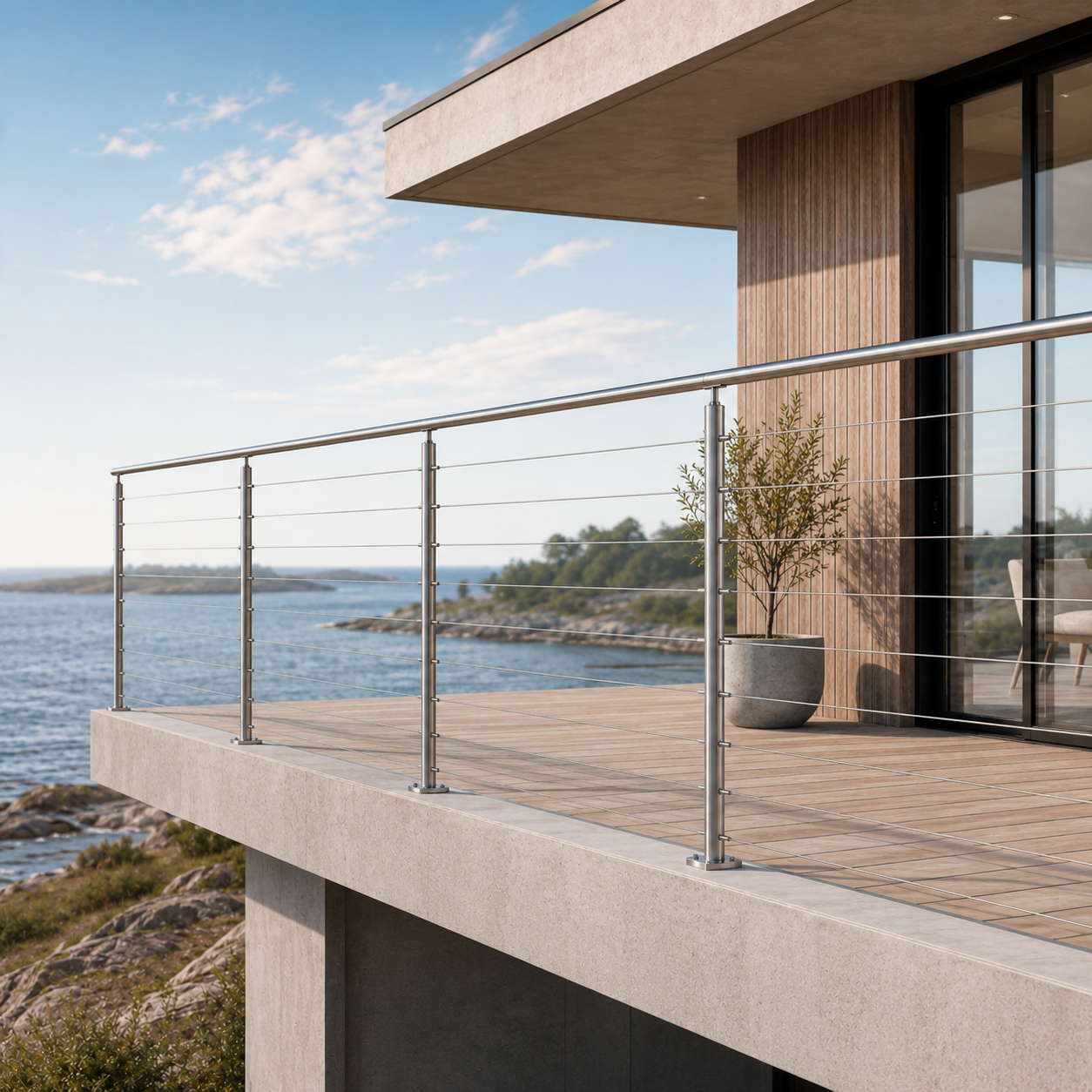

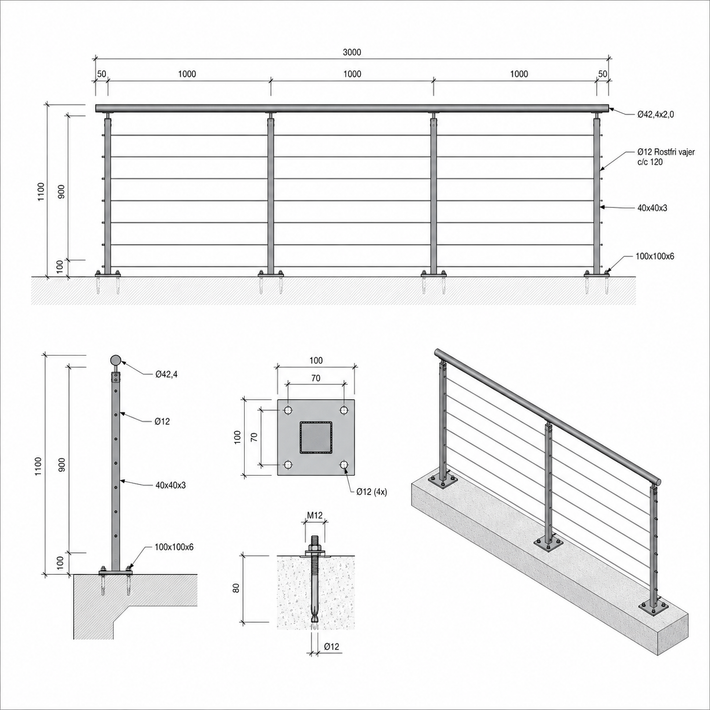

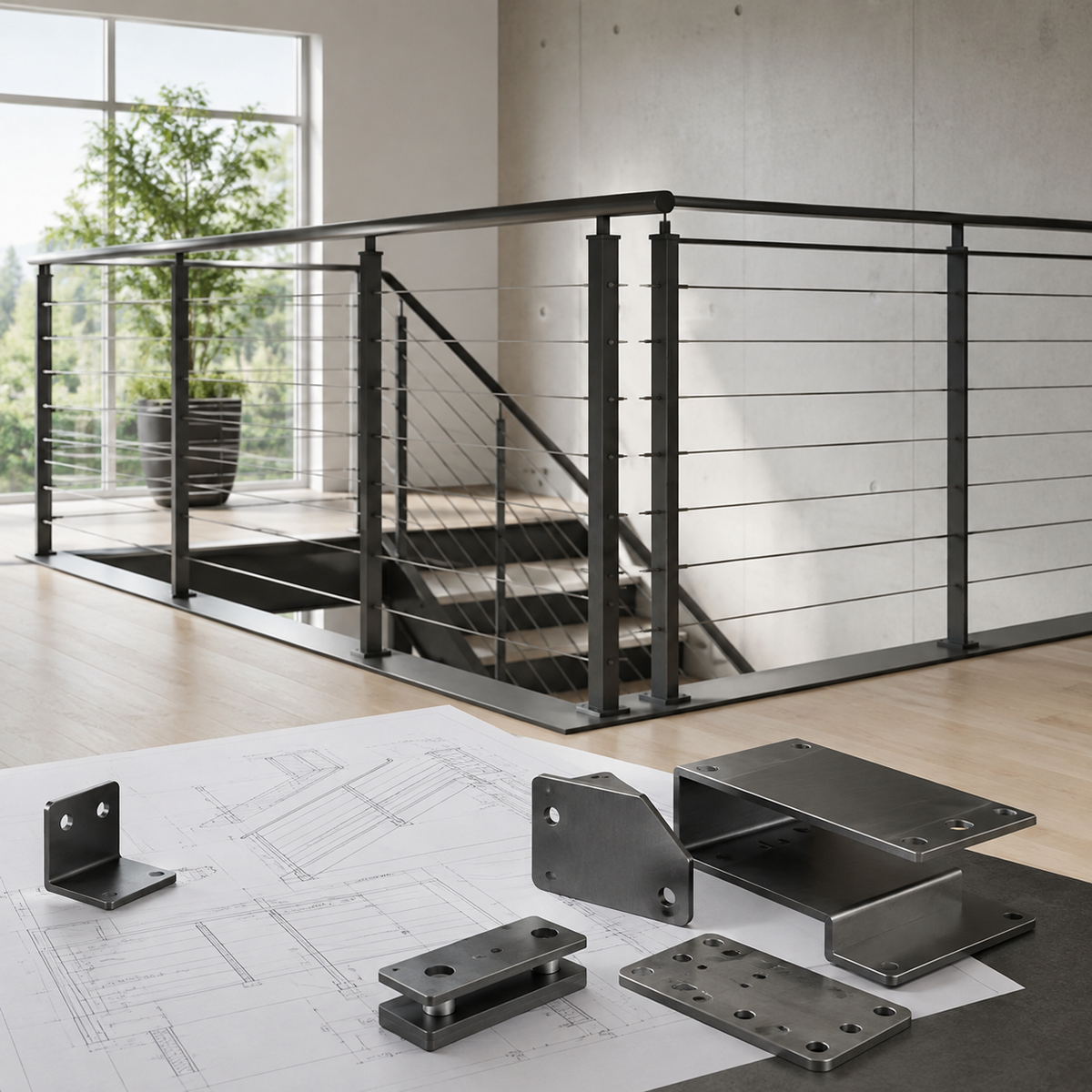

Vajerräcken
Ritningsunderlag för räcken med vajerfyllning där stolpar, handledare, vajerdragning, infästningar och anslutningar redovisas för tillverkning och montering.

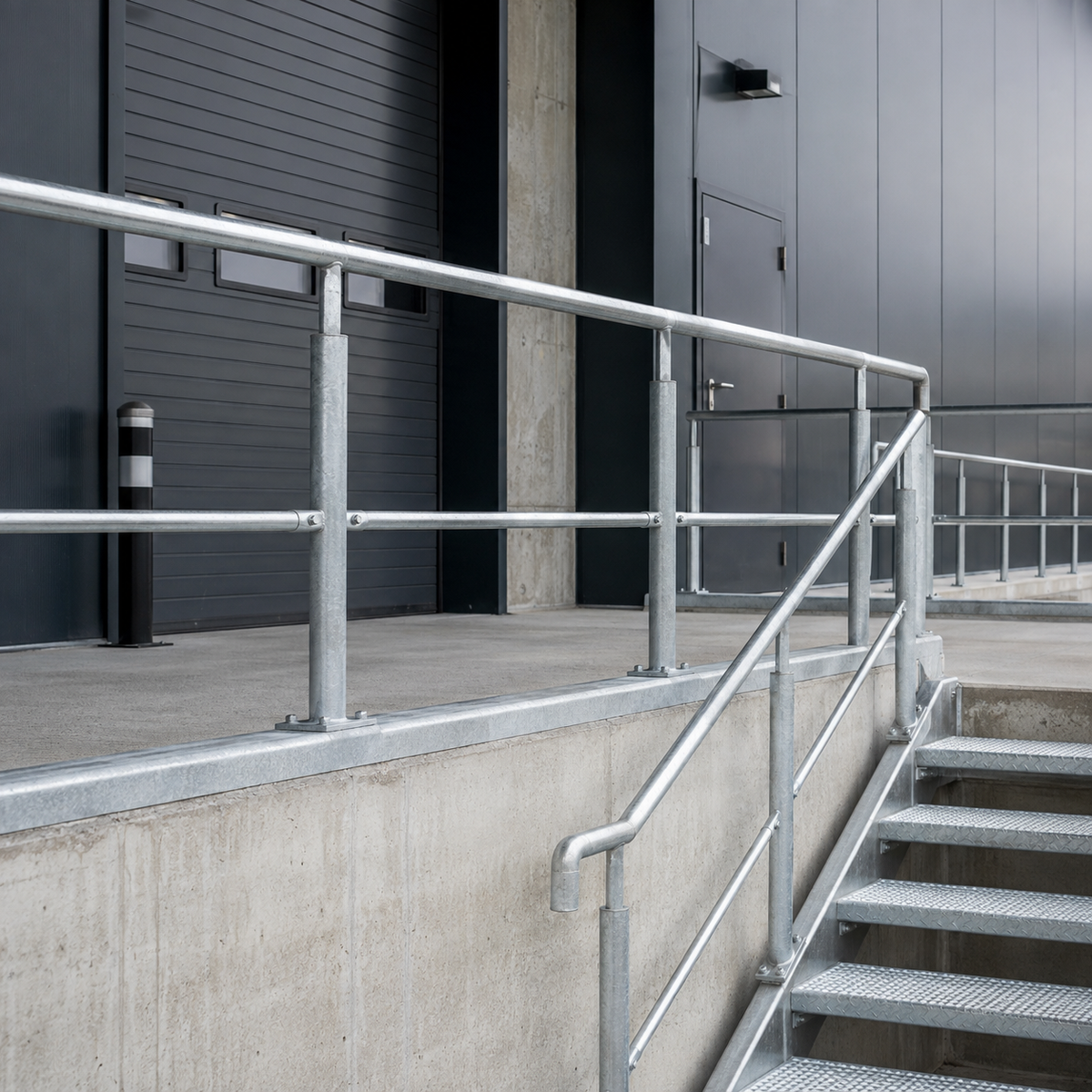

Industri- och skyddsräcken
CAD-baserade tillverkningsritningar för räcken till industri, lager, plattformar, gångbryggor och tekniska miljöer där funktion och tydligt montageunderlag står i fokus.

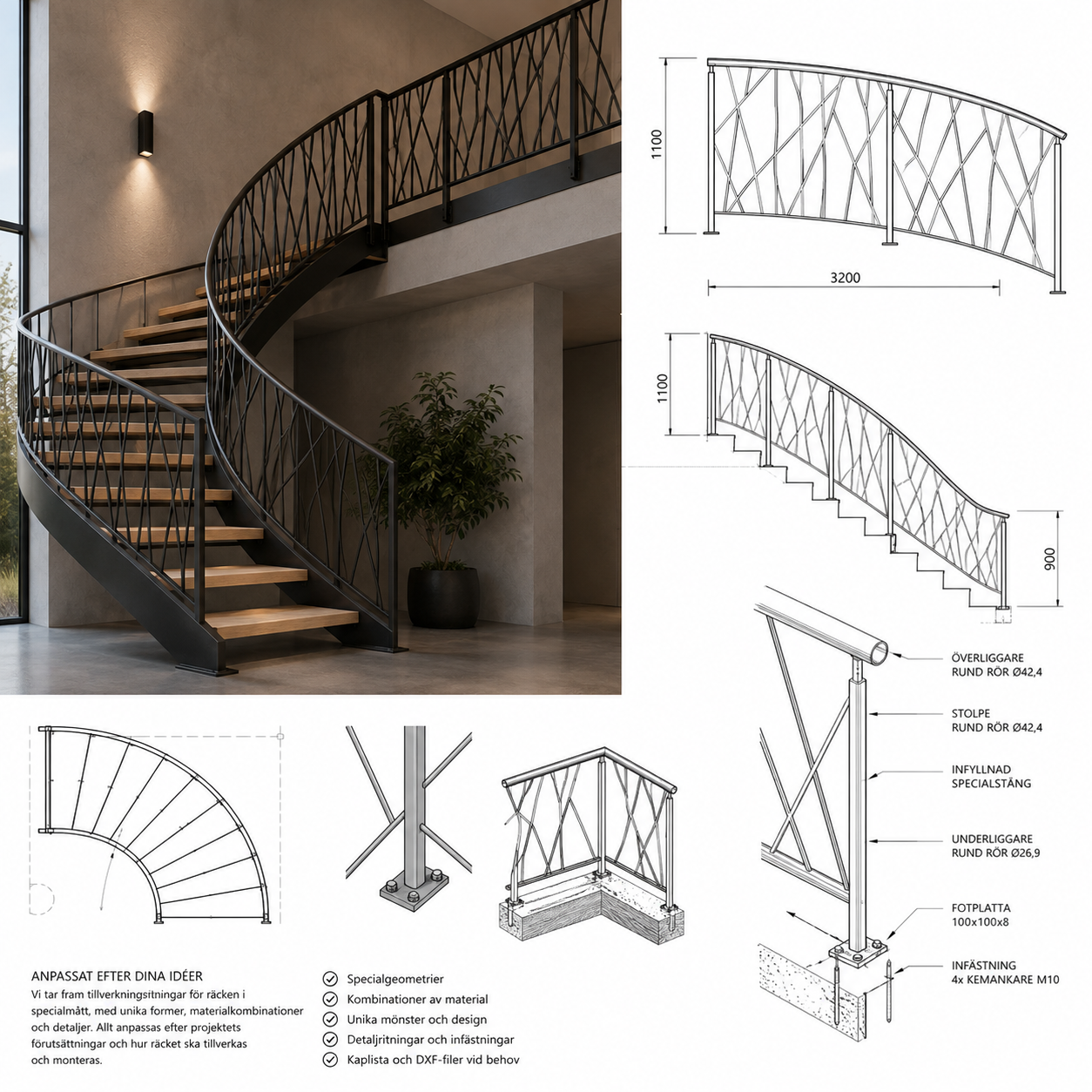

Specialanpassade räcken
För räcken med ovanlig geometri, kombinerade material eller specialtillverkade detaljer tar vi fram ett projektanpassat ritningsunderlag. Vid behov kan även kaplistor och DXF-filer tas fram för delar som ska CNC- eller laserskäras.

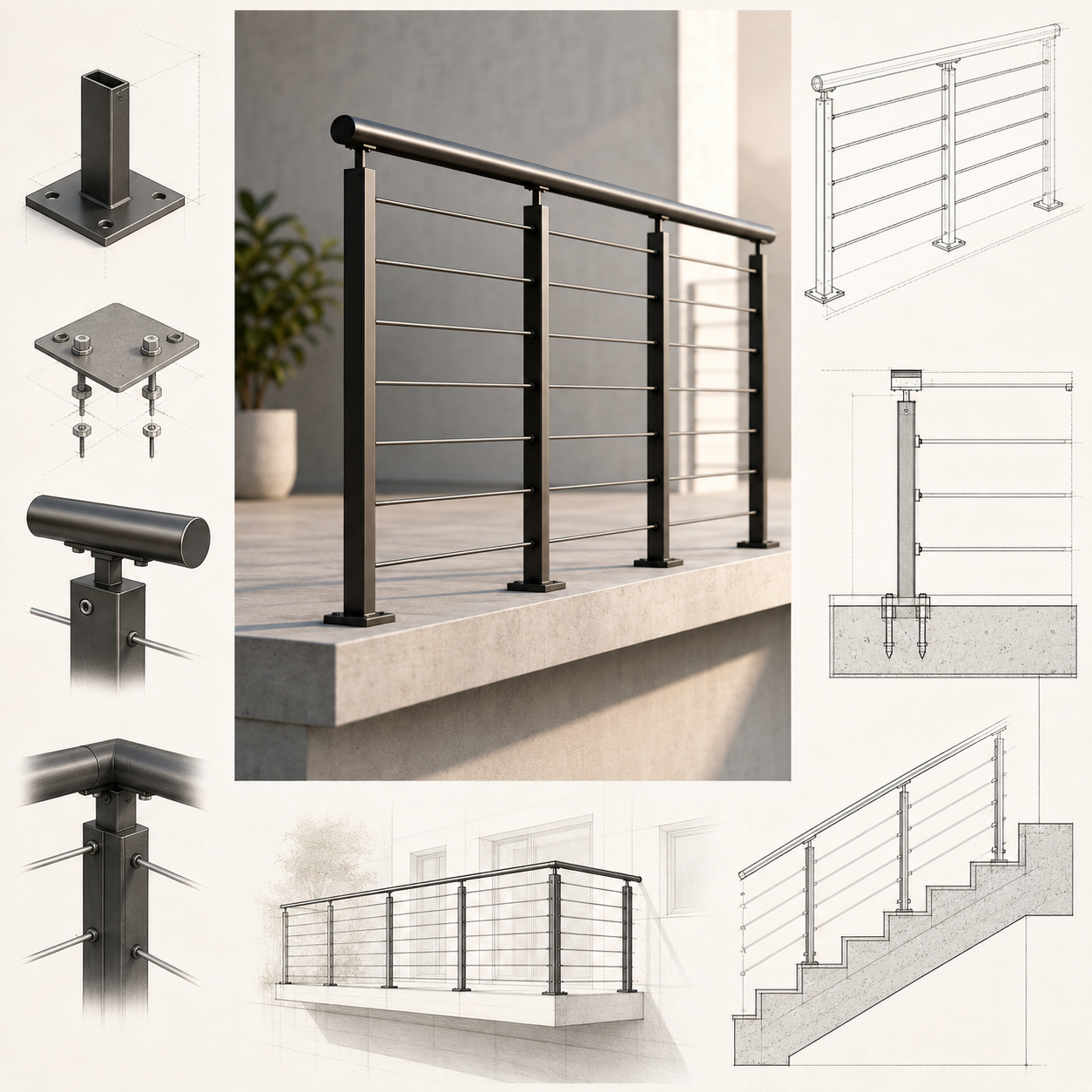

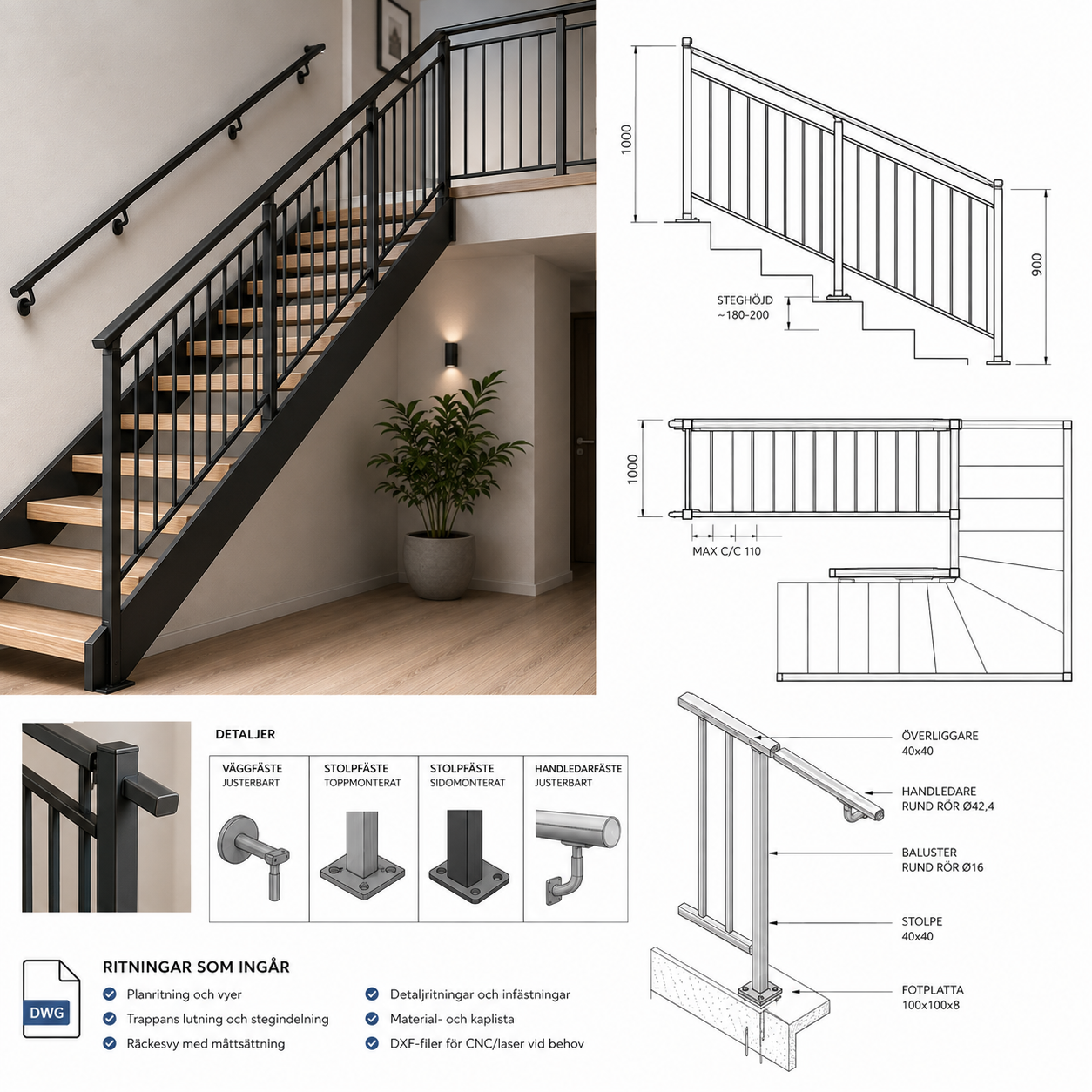

Tydliga detaljer för tillverkning och montering
Ett räcke består ofta av många olika delar som behöver passa ihop med rätt mått och placering. Därför tar CC Drawing fram tillverkningsritningar där både helheten och de viktigaste detaljerna redovisas tydligt för den som ska tillverka och montera räcket.
Beroende på räckets konstruktion kan ritningarna visa exempelvis stolpar, handledare, över- och underliggare, pinnar, glaspartier, fotplattor, konsoler, infästningsplåtar och anslutningar mot trappor, balkonger, bjälklag eller andra byggnadsdelar. För glasräcken kan även glasindelning och placering av infästningar redovisas, medan pinnräcken kan måttsättas med tydlig indelning och placering av varje del.
När en infästning eller annan komponent behöver beskrivas mer noggrant kan separata detaljritningar tas fram med exempelvis mått, hålbilder, materialdimensioner och placering. Det gör det enklare för verkstaden att tillverka delarna rätt från början och för montören att förstå hur konstruktionen ska sättas samman på plats.

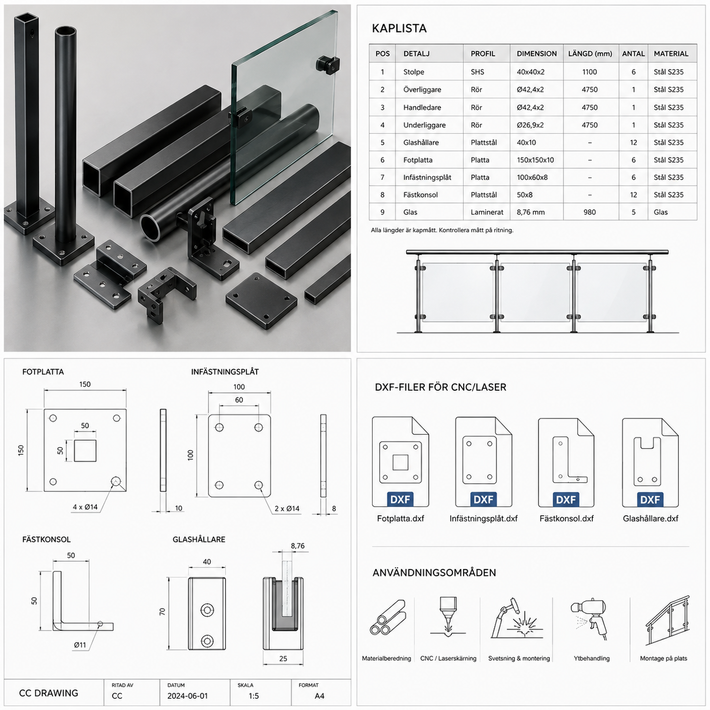

Ritningsunderlaget kan även kompletteras med kaplista och DXF-filer för delar som ska CNC- eller laserskäras. Målet är att skapa ett komplett och praktiskt underlag som följer räcket från tillverkning i verkstaden till färdig montering.
DXF-filer och ritningar för skurna och bockade plåtdetaljer
När ett räcke innehåller specialanpassade plåtdetaljer kan CC Drawing ta fram underlag både för CNC- och laserskärning samt för delar som senare ska bockas. På så sätt kan samma detalj förberedas från den plana plåten fram till sin färdiga form och användning i räckeskonstruktionen.
DXF-filer kan tas fram för exempelvis fotplattor, infästningsplåtar, konsoler, stolpdetaljer, glasfästen, förstärkningar och andra specialdetaljer. Filerna visar de konturer, hål och utskärningar som behövs för att delen ska kunna skäras ut direkt ur plåt.
Vi kan även hjälpa till med bockade plåtdetaljer. För sådana delar kan tillverkningsunderlaget kompletteras med ritningar som visar bocklinjer, bockvinklar, radier, mått och den färdiga detaljens utformning. Det kan exempelvis handla om bockade konsoler, fästplåtar, täckplåtar och andra specialdetaljer som ingår i räckets konstruktion.
Genom att kombinera DXF-filer med tydliga tillverkningsritningar för skärning och bockning får verkstaden ett mer komplett underlag och slipper rita upp detaljerna på nytt inför produktionen. Underlaget kan levereras tillsammans med övriga räckesritningar och kaplistor när detta ingår i projektet.
Så går ett räckesprojekt till
Du skickar ditt underlag
Skicka de skisser, ritningar, fotografier och mått som finns för projektet. Det är bra om underlaget visar räckets placering, längder, höjder, hörn, lutningar och hur räcket ska ansluta mot trappa, balkong, bjälklag eller annan konstruktion.
Vi går igenom räcket
Vi granskar underlaget och går igenom räckets konstruktion, indelning, stolpplacering, infästningar och övriga detaljer. Här bestämmer vi även vilka tillverkningsritningar, detaljritningar, kaplistor och eventuella DXF-filer som behöver tas fram.
Tillverkningsunderlaget tas fram
Därefter tar vi fram CAD-baserade tillverkningsritningar med de mått och detaljer som behövs för verkstaden. Underlaget kan omfatta stolpar, handledare, pinnar, glaspartier, fotplattor, konsoler, infästningar och andra specialdetaljer. Vid behov tar vi även fram kaplista, DXF-filer för CNC- eller laserskärning samt ritningsunderlag för bockade plåtdetaljer.
Granskning och leverans
När underlaget är färdigt går vi igenom ritningarna och filerna innan leverans. Ritningar, kaplistor och eventuella DXF-filer levereras digitalt så att materialet kan användas vidare vid materialberedning, tillverkning och montering.
Skicka mått, skisser och befintligt underlag
För att kunna ta fram tillverkningsritningar behöver vi så tydlig information som möjligt om räckets placering, mått och önskade utförande. Underlaget kan bestå av en enkel handskiss, fotografier, uppmätningar, byggnadsritningar eller andra handlingar som visar var räcket ska monteras och hur det är tänkt att se ut.
Det är viktigt att vi får räckets totala längder och höjder samt mått på trappor, balkonger, altaner eller andra ytor där räcket ska placeras. Om räcket följer en trappa behöver vi även mått på trappans lutning, steg och vilplan. Vid hörn eller nivåskillnader är det bra om dessa framgår tydligt i skissen eller ritningen.
Vi behöver även veta vilken typ av räcke du önskar, exempelvis glasräcke, pinnräcke, trappräcke, vajerräcke eller en specialanpassad lösning. Om du redan vet vilka profiler, rör, stolpdimensioner, handledare eller material som ska användas får du gärna skicka med dessa uppgifter.
Infästningen är en viktig del av tillverkningsunderlaget. Därför är det bra om du kan beskriva eller fotografera underlaget där räcket ska monteras, exempelvis betong, stål, trä, trappa eller balkongkant. Finns det befintliga infästningar eller särskilda begränsningar på platsen behöver även dessa framgå.
Du behöver inte ha alla uppgifter färdiga innan du kontaktar oss. Skicka det material du har så går vi igenom projektet och berättar vilka mått eller uppgifter som behöver kompletteras innan ritningsarbetet börjar.
Vanliga frågor om tillverkningsritningar för räcken
En tillverkningsritning är ett tekniskt underlag som visar hur räcket och dess olika delar ska tillverkas och monteras. Ritningarna kan visa exempelvis räckets mått, stolpar, handledare, glas, pinnar, infästningar, fotplattor och anslutningar mot byggnaden.
Vi kan ta fram tillverkningsritningar för bland annat glasräcken, pinnräcken, trappräcken, balkong- och altanräcken, franska balkonger, vajerräcken, industri- och skyddsräcken samt specialanpassade räcken.
Vi kan arbeta från skisser, fotografier, mått, byggnadsritningar eller befintligt tekniskt underlag. Det viktigaste är att vi kan förstå räckets placering, mått, utformning och hur det ska monteras.
Ja. En enkel handskiss kan vara ett bra första underlag om den kompletteras med de viktigaste måtten och fotografier från platsen. Om något saknas går vi igenom vad som behöver kompletteras.
Ja. Vi kan ta fram tillverkningsritningar som visar exempelvis glasindelning, stolpplacering, handledare, glasinfästningar, fotplattor och anslutningar mot trappa, balkong eller annan konstruktion.
Ja. För pinnräcken kan ritningarna visa räckets höjd, stolpplacering, indelning, avstånd mellan pinnar, handledare, infästningar och andra detaljer som behövs för tillverkningen.
Ja. Vi kan ta fram DXF-filer för exempelvis fotplattor, infästningsplåtar, konsoler, glasfästen, stolpdetaljer och andra plåtdelar som ska CNC- eller laserskäras.
Ja. Vi kan ta fram ritningsunderlag för bockade plåtdetaljer där exempelvis mått, bocklinjer, vinklar, radier och den färdiga detaljens form redovisas. Det kan gälla exempelvis konsoler, fästplåtar, täckplåtar och andra specialdetaljer.
Ja. När projektet kräver det kan underlaget kompletteras med en kaplista som sammanställer profiler, rör, pinnar och andra delar med dimensioner, längder och antal.
Ja. Underlaget kan anpassas så att det även fungerar som montageunderlag. Infästningar, anslutningar, placering av stolpar och hur olika delar ska monteras ihop kan redovisas när detta ingår i projektet.
Ritningar kan levereras digitalt i PDF och vid behov kompletteras med exempelvis DWG och DXF beroende på hur underlaget ska användas i verkstaden och produktionen.
Ja. Om det redan finns ritningar kan vi arbeta vidare från dessa och göra de ändringar eller kompletteringar som behövs för att skapa ett tydligare tillverkningsunderlag.
Ja. Skicka skisser, ritningar, fotografier och mått tillsammans med en kort beskrivning av räcket och vad ni behöver hjälp med. Vi går igenom underlaget och kan därefter bedöma omfattningen av ritningsarbetet.
Skicka ditt räckesprojekt till oss
Har du ett räcke som ska tillverkas och monteras kan CC Drawing hjälpa dig att ta fram tydliga CAD-baserade tillverkningsritningar anpassade efter projektets utformning och verkstadens behov. Vi arbetar med bland annat glasräcken, pinnräcken, trappräcken, balkong- och altanräcken, franska balkonger, vajerräcken, industriella räcken och specialanpassade lösningar.
Vi kan utgå från skisser, fotografier, mått, byggnadsritningar eller befintligt tekniskt underlag. Beroende på projektets omfattning kan leveransen innehålla sammanställningsritningar, detaljritningar, infästningar, montageunderlag och kaplista.
För plåtdetaljer som ska CNC- eller laserskäras kan vi även ta fram DXF-filer. Vi kan dessutom ta fram ritningsunderlag för bockade plåtdetaljer, exempelvis konsoler, fästplåtar och andra specialdetaljer som ingår i räckeskonstruktionen.
Du behöver inte ha allt underlag färdigt innan du kontaktar oss. Skicka det material du har tillsammans med en kort beskrivning av räcket och vad du behöver hjälp med, så går vi igenom projektet och ser vilka uppgifter som eventuellt behöver kompletteras.
